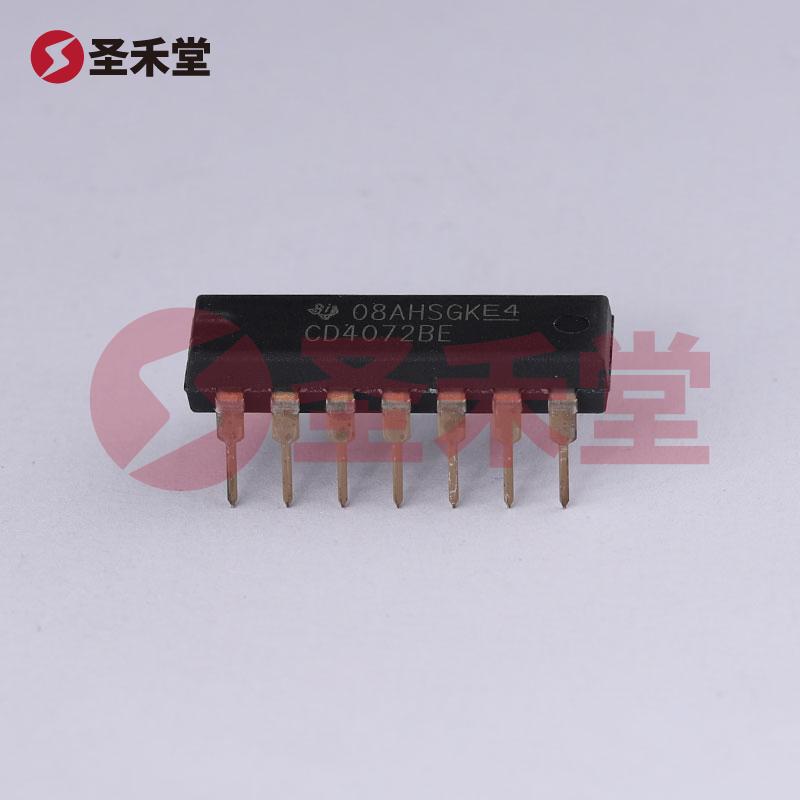

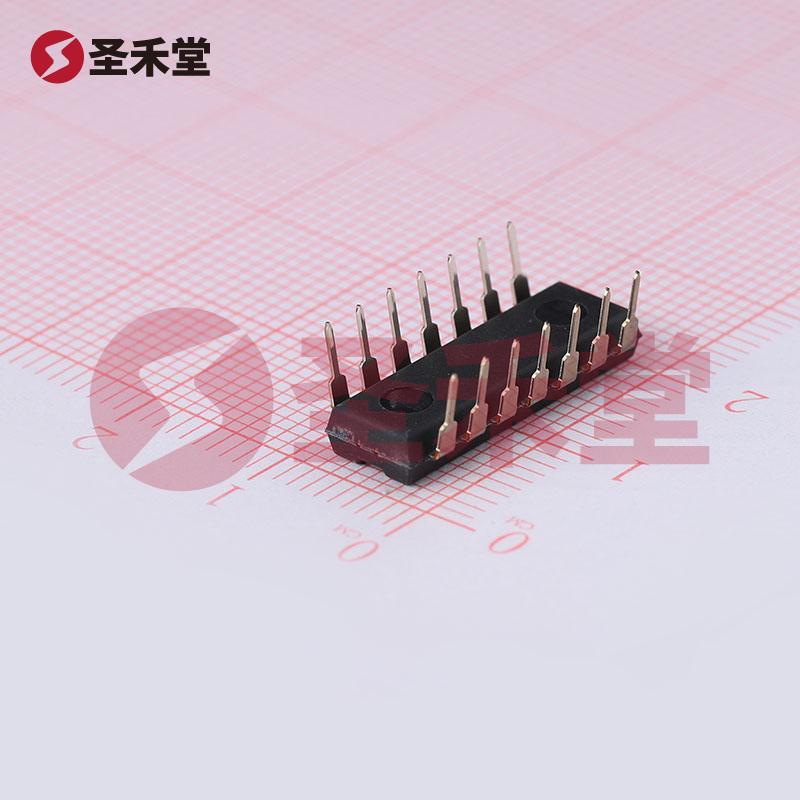

CD4072BE 产品实物图片
CD4072BE 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

CD4072BE

商品编码: BM0000280380
品牌 :
TI(德州仪器)
封装 :
14-PDIP
包装 :
管装
重量 :
1.84g
描述 :
或门-IC-2-通道-14-PDIP
库存 :
1(起订量1,增量1)
批次 :
20+
数量 :
X
2.73
按整 :
管(1管有1000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥2.73
--
25+
¥1.95
--
10000+
产品参数
产品手册
产品概述

CD4072BE参数

安装类型通孔逻辑电平 - 高3.5V ~ 11V
不同 V、最大 CL 时最大传播延迟90ns @ 15V,50pF工作温度-55°C ~ 125°C
电流 - 静态(最大值)1µA逻辑电平 - 低1.5V ~ 4V
电压 - 供电3V ~ 18V输入数4
逻辑类型或门电流 - 输出高、低3.4mA,3.4mA
电路数2

CD4072BE手册

empty-page
无数据

CD4072BE概述

CD4072BE 产品概述

一、产品简介

CD4072BE是一款由德州仪器(Texas Instruments)生产的双通道或门集成电路,属于4070系列逻辑门。这款器件广泛应用于各种数字电子设计,能够有效地实现逻辑运算和信号处理。CD4072BE采用通孔(PDIP)封装,便于连接和安装,适合在各种电子电路中的使用。

二、基本参数

  1. 逻辑功能
    CD4072BE提供两个独立的4输入或门功能,每个门的输出为高电平或低电平。它能够接收多达4个输入信号,并根据逻辑运算的规定,决定输出状态。

  2. 逻辑电平

    • 高电平输入范围:3.5V ~ 11V
    • 低电平输入范围:1.5V ~ 4V
      这些输入电平规格使得CD4072BE能够兼容多种逻辑电平电路,适用于大部分电子应用。
  3. 电源电压范围
    CD4072BE的工作电压范围为3V至18V,这一宽广的供电范围使得其能在不同的电源条件下正常工作,符合多种系统的需求。

  4. 最大静态电流
    在最大1µA的静态电流条件下,该器件在待机状态下消耗极少的电流,具有良好的能效表现,适合功耗敏感的应用场景。

  5. 传播延迟
    在15V供电、最大负载电容(50pF)情况下,CD4072BE的最大传播延迟为90ns。这一性能参数对时序敏感的电路设计非常重要,能够有效地支持高速逻辑运算。

  6. 电流输出能力
    CD4072BE在高电平和低电平状态下的输出电流均为3.4mA,能够驱动单个TTL或CMOS逻辑器件,确保信号的稳定性和可靠性。

  7. 工作温度范围
    该产品的工作温度范围是-55°C至125°C,这使它适合于更为极端的环境条件,拓宽了其应用场合。

三、封装与安装

CD4072BE采用14-PDIP封装,尺寸为14个引脚,通孔安装。这种封装方式虽然较为传统,但高度兼容各类开发板和插槽,且在焊接和更换方面也相对简单。对于初学者和经验丰富的设计工程师都非常友好。

四、应用领域

该IC广泛应用于多种领域,主要包括:

  • 数字电路设计:如数据处理、信号选择、逻辑加法等。
  • 家电控制:可用于家电中的开关、传感器和控制电路。
  • 工业控制:在工业自动化设备中实现逻辑控制。
  • 计算机系统:用于计算机系统的逻辑运算和状态指示。

五、总结

CD4072BE是一款功能全面的双通道或门IC,既可用于新设计,也适合现有电路的兼容性升级。其宽广的电源电压输入、优异的功耗表现、高速的逻辑处理能力及较高的环境适应性,使得它在现代电子设计中具有极高的适应性和应用价值。无论是在教育、开发还是商业生产领域,CD4072BE都是一种值得依赖的逻辑元件选择。
