CD40107BE

CD40107BE 产品概述

CD40107BE 是德州仪器（Texas Instruments）推出的一款高性能数字逻辑集成电路，属于 CMOS 逻辑系列中的与非门（NAND gate）元件。其设计宗旨在于提供高可靠性与灵活性，以满足广泛的电子应用需求。这款集成电路的特点在于其低功耗、高噪声容忍度以及宽工作电压范围，使其特别适合于多种现代数字电路设计中。

基本参数

CD40107BE 采用开路漏极逻辑（Open-Drain Logic）设计，包含两个独立的与非门。此特性使得该器件能够在输出端灵活连接不同类型的负载并兼容多种逻辑水准。该器件的供电电压范围为 3V 至 18V，能够适应多种电源电压条件。其静态电流消耗低至 4µA，显示了其极佳的低功耗特性，非常适合于需要长时间运行的小型电池供电设备。

在逻辑电平方面，CD40107BE 的低电平范围为 1.5V 至 4V，而高电平范围则为 3.5V 至 11V。注意，这为用户在设计中提供了更大的灵活性，允许其在多种操作环境中工作，并确保其与其他逻辑电路相容。根据不同的供电电压和负载条件，其最大传播延迟为 100ns（在 15V，50pF条件下），在满足高速操作的同时，依然保持良好的信号完整性。

工作环境与封装

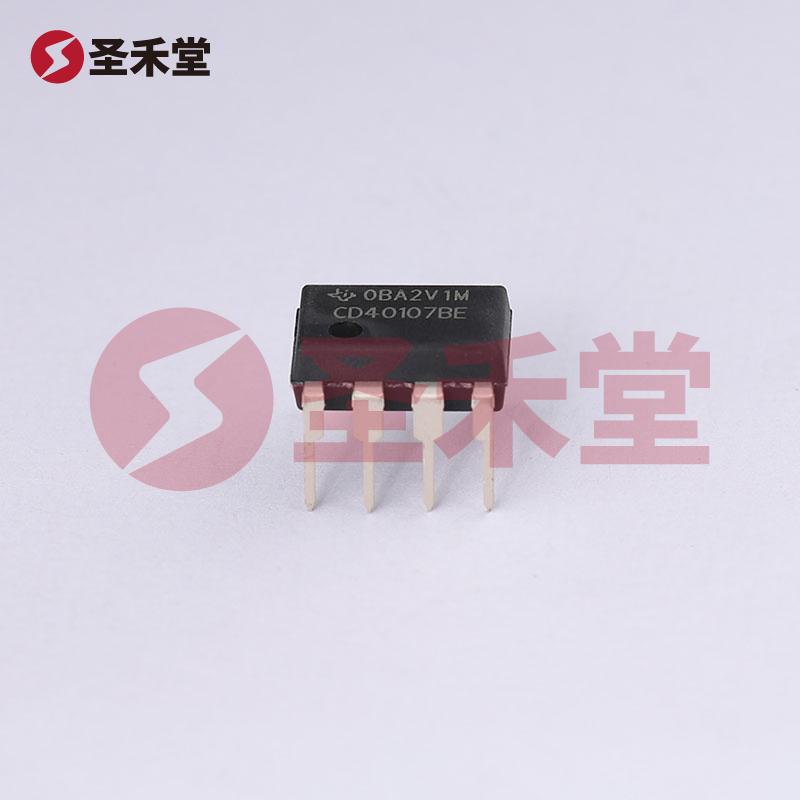

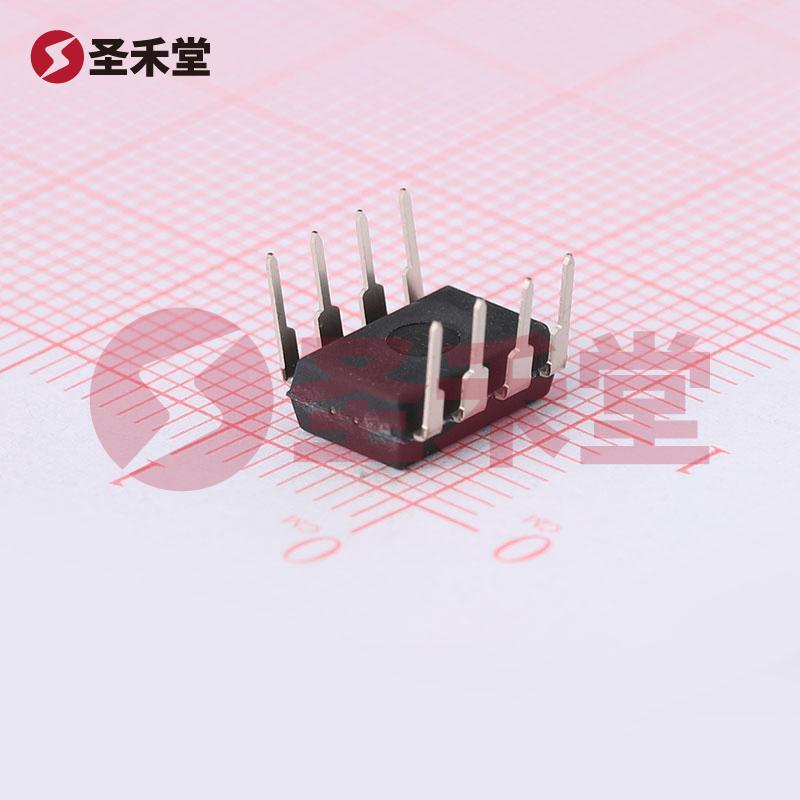

该器件的工作温度范围为 -55°C 至 +125°C，使其能够在极端环境下稳定工作，适用于汽车电子、军事和航空航天等领域的应用。此外，CD40107BE 的通孔安装类型（Through-Hole）和 8-DIP 封装（0.300"，7.62mm）设计，便于在标准 PCB（印刷电路板）上实现简便的组合与安装。

应用领域

由于其卓越的性能和多用途的特性，CD40107BE 可广泛应用于各类数字电路中，包括但不限于：

1. 逻辑电路设计：在广告、监控及控制系统等需要多种逻辑组合的电路中，CD40107BE 能够高效地实现各种逻辑运算。
2. 开关电路：可用作数字电路中的开关，以控制高电压或高电流负载，尤其适合于开路漏极逻辑的应用场合。
3. 信号处理：在处理复杂信号或管理多路复用信号时，CD40107BE 提供必要的逻辑判断和信号整合功能。
4. 延迟电路：由于其最大传播延迟特性，该元件可用于构建时序电路，确保信号的时间控制与同步。

结论

CD40107BE 是一款性能稳定且多功能的与非门逻辑集成电路，适合于多种电子设计应用。其开路漏极特性、宽广的供电范围、优良的温度范围以及低功耗表现，均使其成为现代数字电路设计中的理想选择。随着电子技术的不断发展，CD40107BE将继续在未来的创新电子设计中发挥重要作用。
