BAV103,115

BAV103 和 BAV115 产品概述

一、概述

BAV103 和 BAV115 是由 Nexperia（安世）生产的高性能开关二极管，广泛应用于各种电子电路中。凭借其快速的反向恢复时间和良好的电流承载能力，这两款器件在高频开关应用及小信号整流应用中表现出色。BAV103 和 BAV115 的设计旨在满足现代电子设备对高效率、低损耗和高温工作的需求。

二、主要参数

1. 反向恢复时间（trr）：

   • BAV103 和 BAV115 的反向恢复时间为 50ns，这意味着它们在开关操作中能够快速切换状态，降低开关损失，适用于高频应用。

2. 直流反向耐压（Vr）：

   • 这两款二极管的最大直流反向耐压为 200V，能够在较高电压环境下工作，适应多种电源及负载场合。

3. 平均整流电流（Io）：

   • BAV103 和 BAV115 的最大平均整流电流为 250mA（DC），适合处理小至中等尺寸的负载，可以广泛用于电源管理和信号整流。

4. 正向压降（Vf）：

   • 在 200mA 的正向电流下，正向压降为 1.25V，显示出其相对低的导通损耗，混合电路能效高。

5. 速度：

   • 这两款器件属于快速恢复二极管，适用于高频数据信号及开关电源，为设备的响应速度打下基础。

6. 反向泄漏电流：

   • 在 200V 的条件下，反向泄漏电流为 100nA，意味着在不导通状态下，器件的漏电流较低，有助于减少功耗并提高效率。

7. 电容（C）：

   • 二极管在 0V，1MHz 时的电容为 5pF，提供了良好的信号传输效率，适合用于高频应用电路。

三、封装与安装

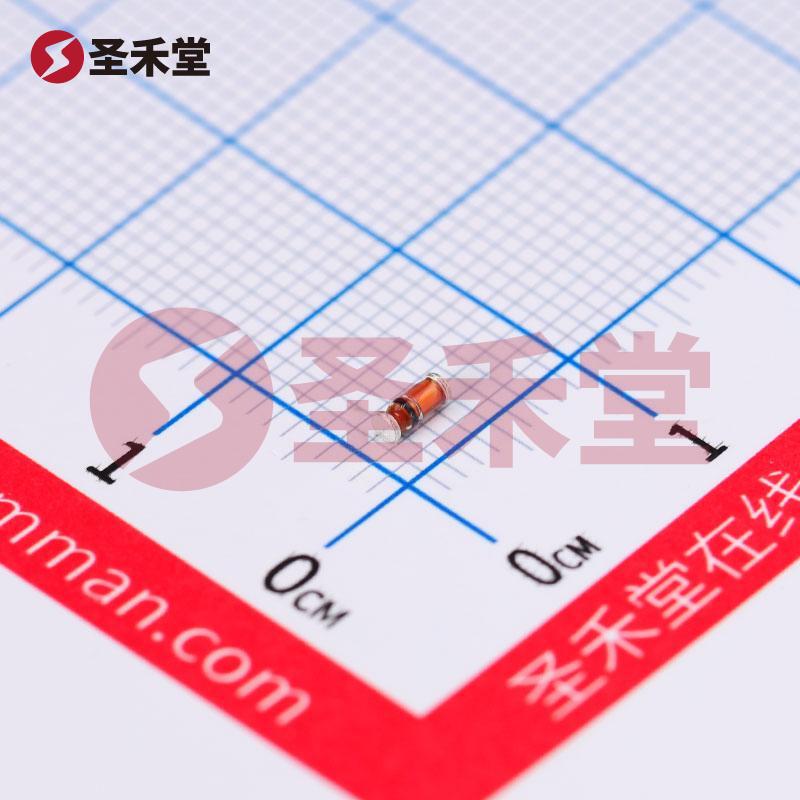

BAV103 和 BAV115 采用了表面贴装型封装（DO-213AC, MINI-MELF, SOD-80），这样的设计使二极管能够适应自动化生产线中的贴装工艺，进一步提升了生产效率。同时，MiniMELF 封装使得元器件的安装尺寸更小，适合空间有限的设计要求。特别是 LLDS 封装，在表面贴装技术中更具优势，为小型化电子设备的发展提供了可能。

四、应用场景

1. 高频开关电路：

   • BAV103 和 BAV115 由于其较短的反向恢复时间，非常适合用于高频开关应用，如开关电源、DC-DC 转换器和其他高频设备。

2. 小信号整流：

   • 在小信号整流应用中，例如调制解调器、信号整流电路等，BAV103 和 BAV115 的低正向压降及快速响应能够有效降低损耗，提高电路效率。

3. 保护电路：

   • 可用于各种电路中的过电压保护或反向电流保护，以保护敏感器件免受损坏。

4. 一般电子设备：

   • 其稳定的性能和广泛的适应性使其适合于消费电子、工业设备以及汽车电子的应用中。

五、总结

BAV103 和 BAV115 是兼具高性能和高可靠性的开关二极管，广泛适用于各类电子电路设计。其出色的电气特性、快速的开关能力及小型表面贴装封装使其成为工程师和设计师在选择开关元件时的优良选择。借助 Nexperia（安世）在元器件领域的深厚技术积累和可靠品质保证，这两款二极管无疑将在未来的电子产品中继续发挥重要作用。
