B0520LW-7-F

B0520LW-7-F 产品概述

1. 产品简介

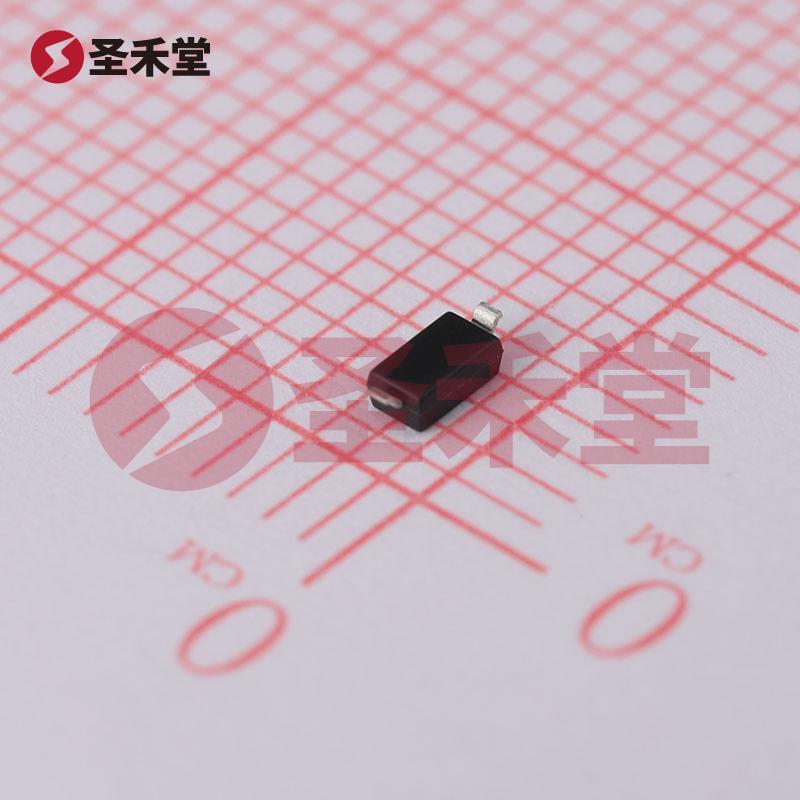

B0520LW-7-F 是一款由 DIODES（美台）公司推出的肖特基二极管，封装采用 SOD-123。该二极管特别设计用于高效率整流应用，具有较低的正向压降和快速的开关响应能力。由于其优越的性能，它广泛应用于电源管理、开关电源、LED 驱动电路及各种电子设备中。

2. 关键参数

• 直流反向耐压（Vr）: 最大 20V
• 平均整流电流（Io）: 500mA
• 正向压降（Vf）: 385mV @ 500mA
• 反向泄漏电流: 250µA @ 20V
• 工作温度范围: -65°C ~ 125°C
• 封装类型: SOD-123
• 电容: 170pF @ 0V, 1MHz
• 速度: 快速恢复 ≤ 500ns，适用于大于 200mA 电流条件下

3. 主要特性与优势

低正向压降
B0520LW-7-F 的正向压降为 385mV，这意味着在通过该二极管的正常工作电流（500mA）时，所产生的功耗极低，进而提高了整体的能效。这一特性尤其适用于电池供电的设备和对功率损耗严格要求的应用。

高耐压和整流能力
该元件的最大直流反向耐压为 20V，能够支持多种电源架构和电压范围的应用。同时，其 500mA 的整流能力也使其适用许多中小功率的应用场景，具备良好的鲁棒性。

快速恢复特性
B0520LW-7-F 的快速恢复时间小于等于 500ns，这使得它在高频开关应用中表现优异。快速恢复特性对于开关电源（SMPS）以及高频率电路的效率提升至关重要，可有效降低开关损耗。

小型表面贴装封装
SOD-123 封装具有较小的占板面积，适合现代电子设备中空间受限的设计需求。这种封装类型在自动化贴装过程中也能实现高效的生产工艺。

宽工作温度范围
B0520LW-7-F 的工作结温范围从 -65°C 到 125°C，确保了其在严苛环境下的可靠工作。这使该二极管在汽车、工业及消费电子等多个领域的应用均具备良好的环境适应性。

4. 应用领域

B0520LW-7-F 可广泛应用于以下领域：

• 开关电源: 其低压降和快速恢复能力，使其成为开关电源电路中的理想整流器。
• LED 驱动电路: 在 LED 照明应用中，能提高电能转换效率，减少功耗。
• 降压转换器: 在降压转换器中用作整流元件，确保高效转化。
• 逆变器: 在逆变器设计中，用于高频整流环节，提升整体转换效率。
• 消费电子: 适用于各种消费电子产品的电源管理模块。

5. 结论

B0520LW-7-F 肖特基二极管凭借其低正向压降、高整流电流、快速恢复能力以及小型封装特性，成为现代电子设备中不可或缺的关键元件。它的高效性和可靠性符合小型化、轻量化电路设计的趋势，能够满足不断增长的市场需求。在选择合适的二极管产品时，B0520LW-7-F 无疑是一个非常理想的选择，为各类应用提供了高效、可靠的解决方案。
