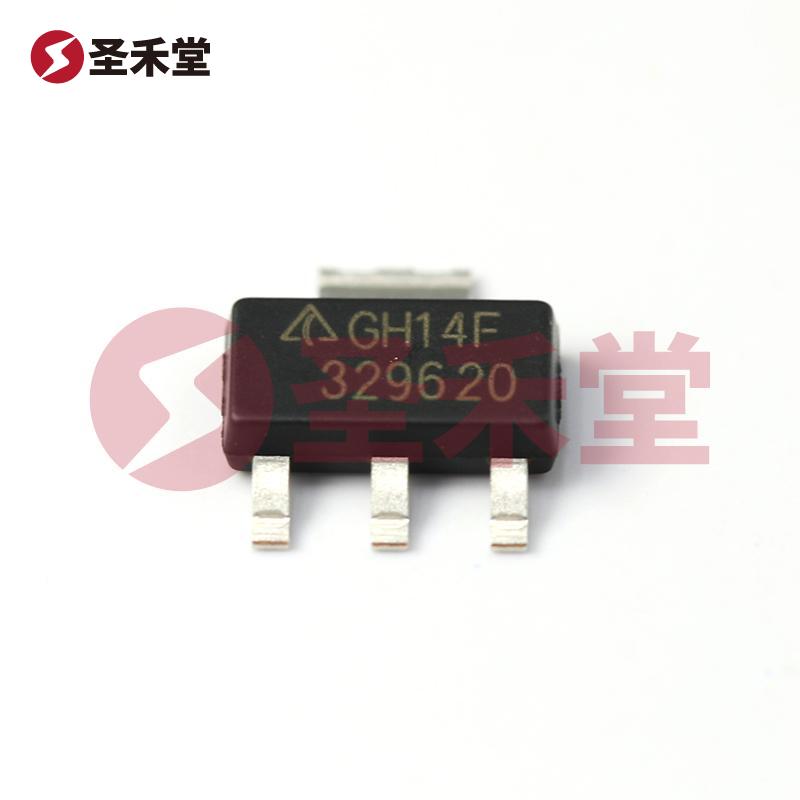

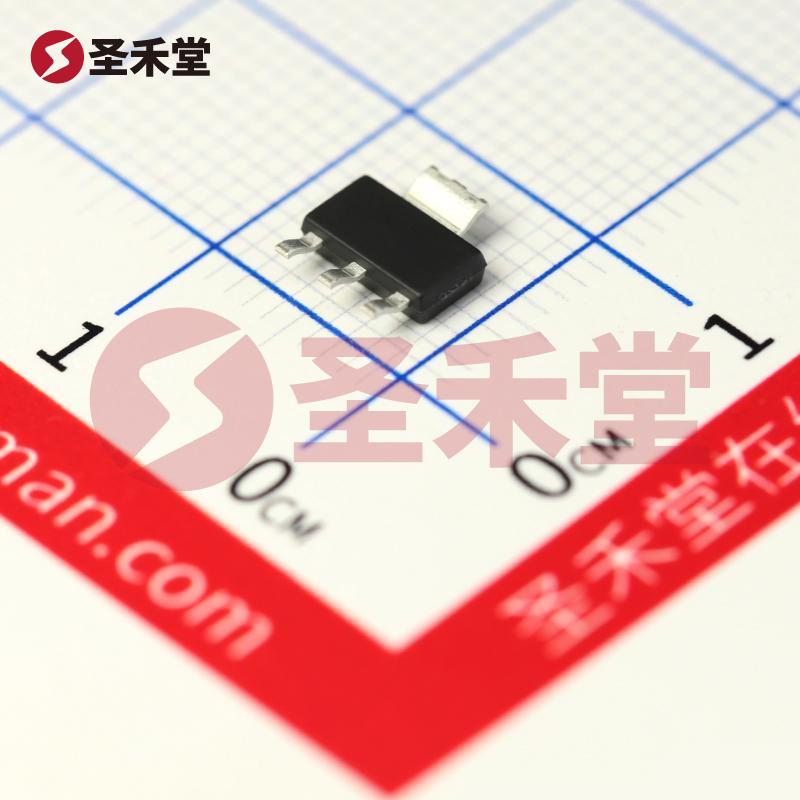

AP2114HA-3.3TRG1
AP2114HA-3.3TRG1参数
| 输出类型 | 固定 | 最大输入电压 | 6V |
| 输出电流 | 1A | 输出配置 | 正 |
| 稳压器数 | 1 | PSRR/纹波抑制 | 65dB(100Hz ~ 1kHz) |
| 输出电压（最小值/固定值） | 3.3V | 压降（最大值） | 750mV @ 1A |
| 工作电源电流（最大值） | 90uA | 工作温度 | -40℃ ~ 85℃ |
| 电压 - 输入（最大值） | 6V | 电压 - 输出（最小值/固定） | 3.3V |
| 电压降（最大值） | 0.75V @ 1A | 电流 - 输出 | 1A |
| 电流 - 静态 (Iq) | 90µA | PSRR | 65dB（100Hz ~ 1kHz） |
| 保护功能 | 过流，超温 | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-261-4，TO-261AA | 供应商器件封装 | SOT-223 |
AP2114HA-3.3TRG1手册
AP2114HA-3.3TRG1概述
产品概述：AP2114HA-3.3TRG1
概述
AP2114HA-3.3TRG1是一款高性能固定输出线性稳压器（Low Dropout Regulator, LDO），其设计体现了伟大的电源管理解决方案，尤其适用于需要从高输入电压中产生较低稳定输出电压的各种应用。该产品由DIODES（美台）公司制造，以其卓越的性能和出色的可靠性而受到广泛的认可。AP2114HA-3.3TRG1具有最大输入电压6V，输出电流高达1A，输出电压定为3.3V，为电路设计师提供了解决方案，使其能够在多种条件下进行高效供电。
技术规格
- 输出类型: 固定
- 最大输入电压: 6V
- 输出电流: 1A
- 输出电压: 3.3V
- 压降: 最大750mV @ 1A
- 工作电源电流: 最大90µA
- 工作温度范围: -40℃至85℃
- PSRR（电源抑制比）: 65dB（100Hz至1kHz）
- 保护功能: 过流和过温保护
- 封装类型: SOT-223（表面贴装型）
设计特性
AP2114HA-3.3TRG1采用了先进的线性稳压技术，并提供了多种保护功能以确保在各种工作条件下的安全性和稳定性。其过流保护功能能够有效防止输出电流超出额定范围，从而避免对下游电路的损害，而过温保护则能够在温度过高时自动关闭输出，防止器件损坏。
此外，该稳压器的PSRR性能非常出色，在100Hz到1kHz的频率范围内能保持65dB的抑制比，这在强电源噪声的环境中尤为重要。这种特性确保了输出电压的稳定性，使得连接的数字电路和模拟电路不受干扰，保证了信号的完整性。
应用领域
AP2114HA-3.3TRG1广泛应用于多个领域，包括：
- 消费电子：适用于掌中宝、便携式设备等，需要高效能的稳压供电。
- 工业设备：用于传感器、控制器等工业自动化设备中，以提供稳定电源。
- 通信设备：能够为无线通信模块提供高质量的电源，提高传输稳定性。
- 汽车电子：在汽车控制系统中，确保汽车电子负载在极端温度下的可靠运行。
安装与兼容性
采用SOT-223封装的AP2114HA-3.3TRG1，适用于表面贴装技术（SMT），这使得其在现代电路板设计中的安装变得便利。该封装提供了较小的占用面积，适合于高密度布板。
在PCB设计时，设计人员需考虑输入电压、输出电流以及输入输出电容器值，以确保稳压器在全负载条件下的稳定性和可靠性。通常，输入端和输出端会推荐使用适当值的解耦电容，以增强瞬态响应和降低输出纹波。
总结
AP2114HA-3.3TRG1线性稳压器以其出色的性能、可靠性和应用范围，成为设计师们优选的电源管理方案之一。它的价格适中、简单易用且具有出色的电气特性，是实现可靠稳压供电系统的一大利器。无论是在严苛的工业环境，还是在更高要求的消费类电子产品中，AP2114HA-3.3TRG1都能提供稳定、可靠的电源响应，确保设备的正常运行。
