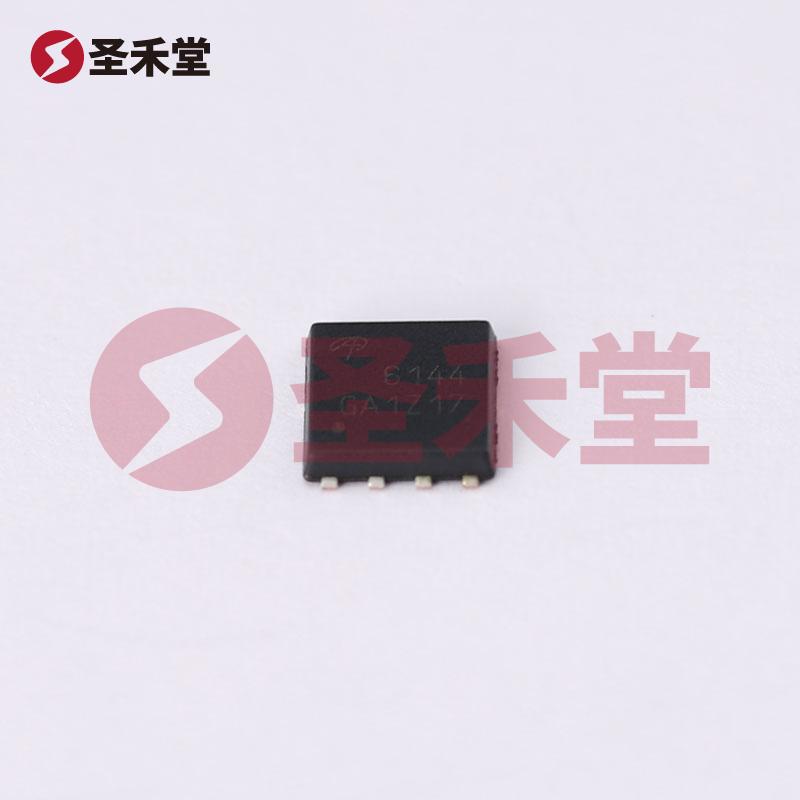

AON6144 产品实物图片
AON6144 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

AON6144

商品编码: BM0000280224
品牌 :
AOS
封装 :
DFN5x6-8L
包装 :
编带
重量 :
0.212g
描述 :
场效应管(MOSFET) 78W 40V 100A 1个N沟道 DFN-8(5.6x5.2)
库存 :
7(起订量1,增量1)
批次 :
5年内
数量 :
X
3.28
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥3.28
--
100+
¥2.62
--
750+
¥2.34
--
1500+
¥2.2
--
3000+
¥2.1
--
30000+
产品参数
产品手册
产品概述

AON6144参数

漏源电压(Vdss)40V连续漏极电流(Id)(25°C 时)100A(Tc)
栅源极阈值电压2.4V @ 250uA漏源导通电阻2.4mΩ @ 20A,10V
最大功率耗散(Ta=25°C)78W(Tc)类型N沟道

AON6144手册

empty-page
无数据

AON6144概述

AON6144 产品概述

1. 产品简介

AON6144 是一款高性能的 N 沟道场效应管(MOSFET),其具有在广泛应用场景下极高的效能。随着电子设备对功率密度和效率的不断追求,AON6144 的优越特性使其成为电源管理、开关电源、DC-DC 转换器和其它高电流应用的理想选择。其电气特性为设计工程师提供了足够的灵活性,以在各种环境中实现卓越的性能。

2. 关键参数

AON6144 的核心参数如下:

  • 漏源电压(Vdss):40V,这一电压等级使得该 MOSFET 可以在多个低至中等电压应用中稳定工作。
  • 连续漏极电流(Id):在25°C 时可达 100A(以 Tc 为基础),意味着它可以承受稳态大电流而不失效,在高负载情况下展现出可靠性。
  • 栅源极阈值电压:2.4V @ 250uA,保证在较低的栅极驱动下,该设备便可开启,适应多种驱动电路。
  • 漏源导通电阻(Rds(on)):在20A、10V 条件下达到 2.4mΩ,表明其在开通状态下的阻抗极低,大幅降低能量损耗和发热,提升整体效率。
  • 最大功率耗散(Ta=25°C):78W,这一值表明该 MOSFET 在适当散热的条件下可以处理相对较高的功率,适合高效能应用。

3. 封装和尺寸

AON6144 采用 DFN-8(5.6x5.2) 的封装形式,该封装不仅具有较小的外形尺寸,便于高密度布板,同时也具备优秀的散热性能。DFN 封装使得该器件能够以高效的方式散发热量,从而延长其使用寿命并提升整体系统的稳定性。

4. 应用领域

AON6144 的出色性能使其适合多种应用领域,包括但不限于:

  • 电源管理:在各种电源适配器和转换器中使用,以提高电源的效率和稳定性。
  • DC-DC 转换器:在数字电源、内存模块以及高性能计算设备中的负载电源调节。
  • 电动汽车:在电动汽车的驱动系统中,处理大电流和高功率的应用。
  • 数据中心:在高性能服务器和数据中心中用于电源管控,提高能源效益。

5. 性能优势

与传统 MOSFET 相比,AON6144 提供了几个显著的性能优势:

  • 低导通电阻:低 Rds(on) 值显著降低了在开关过程中的损耗,从而提升工作效率,有助于实现更小的热设计要求。
  • 高电流能力:连续漏极电流的高额定值使得 AON6144 能够满足高负载条件下的可靠操作。
  • 优质散热特性:DFN 封装设计使得散热效率更高,延长元器件和整个系统的使用寿命。

6. 结论

AON6144 作为一款高性能的 N 沟道 MOSFET,在功率转换和电源管理领域展现出色表现。其高电流承载能力、低导通电阻和高功耗能力,使其成为这一领域的优秀选择。无论是在消费电子、工业设备,还是在电动汽车及数据中心等应用中,AON6144 都能提供卓越的性能与可靠性,是现代电力电子设计的理想解决方案。对于寻求高功率、高效率和低热量设计的工程师而言,AON6144 是值得考虑的优选元件。
