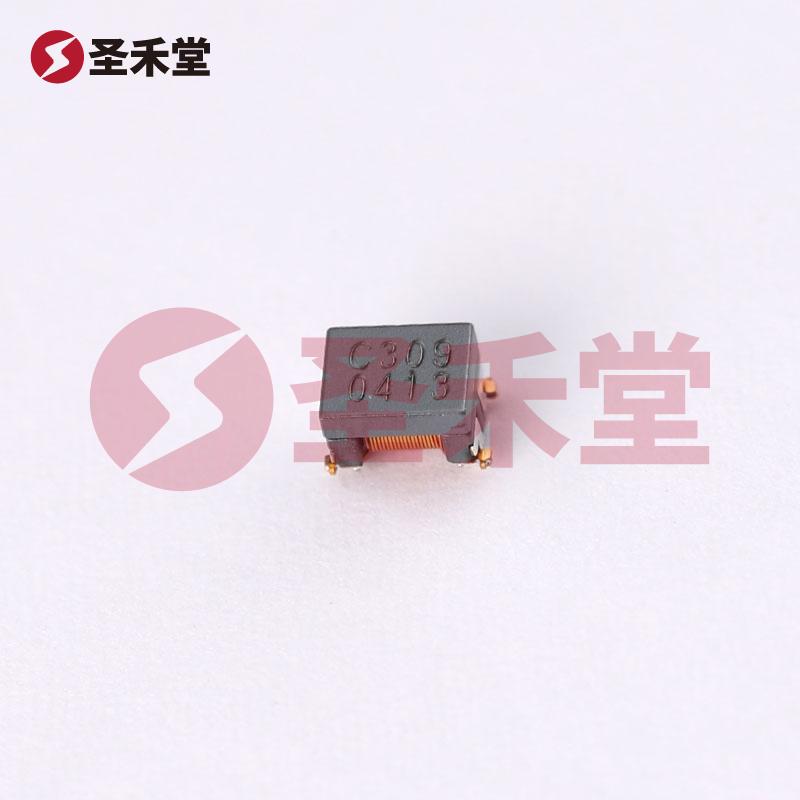

ACT1210-510-2P-TL00
ACT1210-510-2P-TL00参数
| 线路数 | 2 | 额定电流（最大） | 200mA |
| 阻抗 @ 频率 | 2.6kΩ @ 10MHz | 电感 @ 频率 | 51uH @ 100kHz |
| 直流额定电压（VDC） | 80V | 直流电阻（DCR）（最大） | 700mΩ |
| 滤波器类型 | 信号线 | 工作温度 | -55℃ ~ +150℃ |
| 不同频率时阻抗 | 2.6 kOhms @ 10MHz | 不同频率时电感 | 51µH @ 100kHz |
| DC 电阻 (DCR)（最大值） | 700 毫欧 | 额定电压 - DC | 80V |
| 等级 | AEC-Q200 | 安装类型 | 表面贴装型 |
| 大小 / 尺寸 | 0.154" 长 x 0.098" 宽（3.90mm x 2.50mm） | 高度（最大值） | 0.098"（2.50mm） |
| 封装/外壳 | 水平式，4 PC 板 |
ACT1210-510-2P-TL00手册
ACT1210-510-2P-TL00概述
产品概述：ACT1210-510-2P-TL00 共模滤波器
产品简介
ACT1210-510-2P-TL00 是一款高性能的共模滤波器，专为信号线的干扰抑制而设计。它采用了表面贴装型封装，具有出色的电气性能和温度适应能力，广泛应用于汽车电子、通信设备、工业控制以及消费电子等领域。该产品由知名品牌 TDK 生产，符合 AEC-Q200 认证标准，确保其在合规性和可靠性方面达到汽车行业的要求。
主要规格
- 线路数：2
- 额定电流（最大）：200mA
- 直流额定电压（VDC）：80V
- 直流电阻（DCR）（最大）：700mΩ
- 阻抗 @ 频率：2.6kΩ @ 10MHz
- 电感 @ 频率：51μH @ 100kHz
- 工作温度范围：-55℃ ~ +150℃
- 封装类型：表面贴装型，水平式，适用于4 PC 板
- 尺寸：长 3.90mm x 宽 2.50mm x 高 2.50mm
技术特性
共模滤波器功能：ACT1210-510-2P-TL00 的核心功能是抑制共模噪声，提供高阻抗以保护信号完整性，从而防止电磁干扰（EMI）的影响。这对于保持数据通信渠道的稳定和高效至关重要。
电感与阻抗特性：该滤波器在100kHz频率下表现出51μH的电感特性，能够有效地滤除不必要的高频噪声。同时，在10MHz的频率下，其阻抗达到2.6kΩ，为信号处理提供了可靠的支持。
宽工作温度范围：ACT1210-510-2P-TL00 的工作温度范围为-55℃ ~ +150℃，确保其在极端环境下仍能够良好工作，适合于汽车及工业领域的应用。
低直流电阻：最大直流电阻为700mΩ，这一特性有助于减少能量损耗，提高设备的整体效率和稳定性。
紧凑的封装设计：其紧凑的3.2mm x 2.5mm 封装使得其适用于空间有限的设计，同时也能有效降低布局复杂度，方便与其他电子元器件的组合。
应用领域
由于其卓越的电性能和耐极端温度的能力，ACT1210-510-2P-TL00 被广泛应用于多种领域，包括但不限于：
- 汽车电子：用作电源线和信号线的滤波器，保证汽车内部电子设备的正常运作。
- 通信设备：在网络交换机、路由器和基站中，减少信号串扰和干扰，提高通信稳定性。
- 消费电子：在音响、电视和其他家电设备中确保高保真信号传输。
- 工业控制：在自动化设备以及工业通信系统中，保持信号的稳定和可靠。
总结
ACT1210-510-2P-TL00 共模滤波器结合了高电气性能与广泛的应用潜力，是各类电子设备中抑制噪声和干扰的理想选择。它不仅提供稳定的信号传输，还凭借其出色的温度适应性和紧凑封装，在设计灵活性和可靠性方面做出了优异的平衡。选择ACT1210-510-2P-TL00，将为您的产品增加额外的信号完整性保障，是提升设备性能和市场竞争力的重要投资。
