1812L014DR

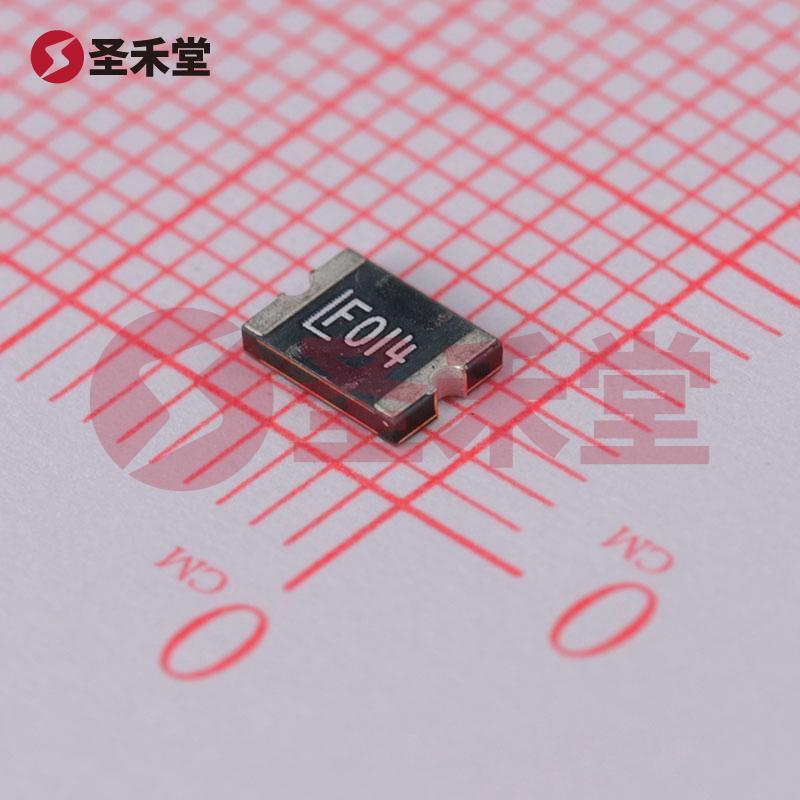

产品概述：Littelfuse 1812L014DR 聚合物PTC自恢复保险丝

1. 产品简介

Littelfuse 1812L014DR是一款聚合物PTC（正温度系数）自恢复保险丝，专为电路保护设计。其工作电压最高可达60V，额定保持电流为140mA，适用于多种电子设备和电路的安全保护。该保险丝具有快速恢复特性，能够在故障解除后迅速恢复到初始状态，减少了电路维护的成本和时间。

2. 主要特性

• 工作温度范围：-40°C 至 85°C，适应各种环境条件，确保其在极端气候下依然能够正常工作。
• 电气参数：
  • 最大电压：60V
  • 最大电流：10A
  • 跳断电流（It）：340mA
  • 保持电流（Ih）：140mA
  • 初始电阻值：1.5Ω
  • 跳断电阻值：6Ω
• 动作时间：在超过跳断电流时，保险丝可以在最大150ms内跳闸，防止设备受损。

3. 设计与封装

1812L014DR采用表面贴装型设计，非常适合用于高密度电路板。其封装类型为1812（4532公制），尺寸为0.179英寸长 x 0.128英寸宽（约4.55mm x 3.24mm），最大厚度为0.077英寸（约1.95mm），这使得1812L014DR在空间有限的应用场景中极具竞争力。

4. 应用场合

这款聚合物PTC保险丝广泛应用于多个领域，包括但不限于：

• 消费电子：如智能手机、平板电脑及其他移动设备中的电池管理和电源保护。
• 通信设备：防止通信模块在高负载或短路情况下受损。
• 家用电器：保护厨房电器、电动工具等在过载情况下保持安全。
• 汽车电子：在现代汽车电气系统中，提供电源供应的保护，保障线路安全。

5. 性能优势

Littelfuse 1812L014DR具有自恢复特性，这意味着在电流超过设定值的短时间内，保险丝将会跳闸，保护电路安全。当故障状态解除后，保险丝将自动恢复到低阻抗状态，无需更换，非常方便且经济。

此外，由于其聚合物材料的应用，不仅增强了产品的耐用性和稳定性，减少了环境影响，且降低了设备的整体重量，对于便携设备尤为重要。

6. 结论

Littelfuse 1812L014DR聚合物PTC自恢复保险丝，以其高性能、高可靠性以及自恢复的便利性，为各种电子产品提供了高效的电路保护解决方案。其广泛的应用范围和优异的电气特性，使其成为现代电子设计中的理想选择。通过采用该保险丝，电子工程师能够有效地提高产品的安全性和可靠性，降低维护成本，为用户带来更好的使用体验。
