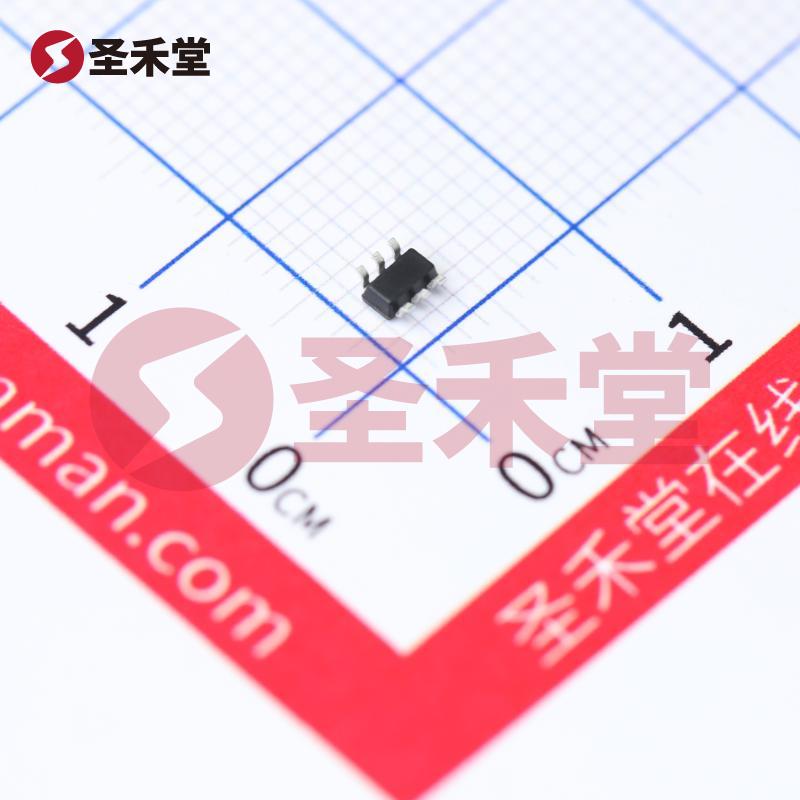

DCX124EK-7-F
DCX124EK-7-F参数
| 安装类型 | 表面贴装型 | 电流 - 集电极 (Ic)（最大值） | 100mA |
| 电流 - 集电极截止（最大值） | 500nA | 电压 - 集射极击穿（最大值） | 50V |
| 不同 Ib、Ic 时 Vce 饱和压降（最大值） | 300mV @ 500µA，10mA | 电阻器 - 基极 (R1) | 22 千欧 |
| 频率 - 跃迁 | 250MHz | 功率 - 最大值 | 300mW |
| 电阻器 - 发射极 (R2) | 22 千欧 | 晶体管类型 | 1 个 NPN，1 个 PNP - 预偏压式（双） |
| 不同 Ic、Vce 时 DC 电流增益 (hFE)（最小值） | 80 @ 5mA，5V |
DCX124EK-7-F手册
DCX124EK-7-F概述
产品概述：DCX124EK-7-F
一、产品简介
DCX124EK-7-F 是一款高性能的数字晶体管，具有双极性晶体管结构，集成了一个 NPN 和一个 PNP 晶体管，通过预偏压设计，能够简化电路设计，降低组件数量，提高系统集成度。该产品由著名电子元件制造商 DIODES 公司生产，旨在满足现代电子应用对高效能和小体积的需求。其小型封装（SOT26）以及优异的电气特性使其广泛应用于数据通信、消费电子以及其他电子设备中。
二、主要特点
双晶体管设计：集成 NPN 和 PNP 双晶体管，方便构建多种电路配置，降低设计复杂性。
卓越的电流特性：集电极电流最大值为 100mA，适合用于低功耗设备和信号放大应用。
出色的电压特性：集射极击穿电压最大可达 50V，给予设计者较高的安全裕度，适应更高电压应用场景。
低饱和压降：在不同的基极电流和集电极电流条件下，Vce 饱和压降达到低至 300mV（@ 500µA，10mA），有效提高效率，减少功耗。
弹性的工作频率：具备高达 250MHz 的跃迁频率，适合高频应用，如 RF 和高速数据传输。
低饱和电流：集电极截止电流最大为 500nA，确保在静态条件下，器件的漏电流极低，提升产品稳定性。
集成电阻功能：基极和发射极的内部电阻（R1 和 R2）各为 22kΩ，设计上使得应用者在使用时可以更简单地进行偏置配置。
高 DC 电流增益：在指定条件下，DC 增益（hFE）最低可达 80（@ 5mA，5V），保证了信号放大的能力，适合进行小信号放大、开关控制等。
功率承受能力：最大功率为 300mW，允许在多种应用场景下进行可靠的工作，而不易出现过热或损坏。
三、适用领域
DCX124EK-7-F 可广泛应用于以下领域：
数字电路：由其低功耗和高增益特性，可作为数字信号的开关或放大器使用。
音频设备：在音频放大器中应用，能够有效提升信号质量。
消费电子产品：如手机、电视和计算机等设备的电源开关和信号处理。
通信设备：适用于无线通信和数据通信设备中的信号放大和耦合。
四、设计建议
在设计使用 DCX124EK-7-F 的电路时，应考虑以下几点：
散热管理：虽然该晶体管最大功率为 300mW，仍需确保良好的散热设计，以防过热。
适当的偏置配置：根据应用需求选择合适的偏置电阻，以优化电流增益和开关特性。
电源和地连接：确保一致性和可靠性的电源及接地连接，降低信号干扰和提高性能。
对接其他元件：在系统设计中考虑与其他元件的兼容性和配合，确保整体电路性能。
五、总结
DCX124EK-7-F 是一款功能强大的数字晶体管，因其高电流和电压特性、低功耗、及高频特性，适用于多种现代电子应用。凭借 DIODES 提供的优质设计与制造工艺，该产品提供了卓越的性能和可靠性，是设计电子系统的理想选择。无论是在消费电子领域、工业设备还是通讯系统中，DCX124EK-7-F 的应用都将促进产品创新和提升效率。
