BZT52C4V7-13-F
BZT52C4V7-13-F参数
| 稳压值(典型值） | 4.7V | 反向漏电流 | 3uA @ 2V |
| 最大功率 | 300mW | 电压 - 齐纳（标称值）(Vz) | 4.7V |
| 容差 | ±6% | 功率 - 最大值 | 500mW |
| 阻抗（最大值）(Zzt) | 80 Ohms | 不同 Vr 时电流 - 反向泄漏 | 3µA @ 2V |
| 不同 If 时电压 - 正向 (Vf) | 900mV @ 10mA | 工作温度 | -65°C ~ 150°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | SOD-123 |
| 供应商器件封装 | SOD-123 |
BZT52C4V7-13-F手册
BZT52C4V7-13-F概述

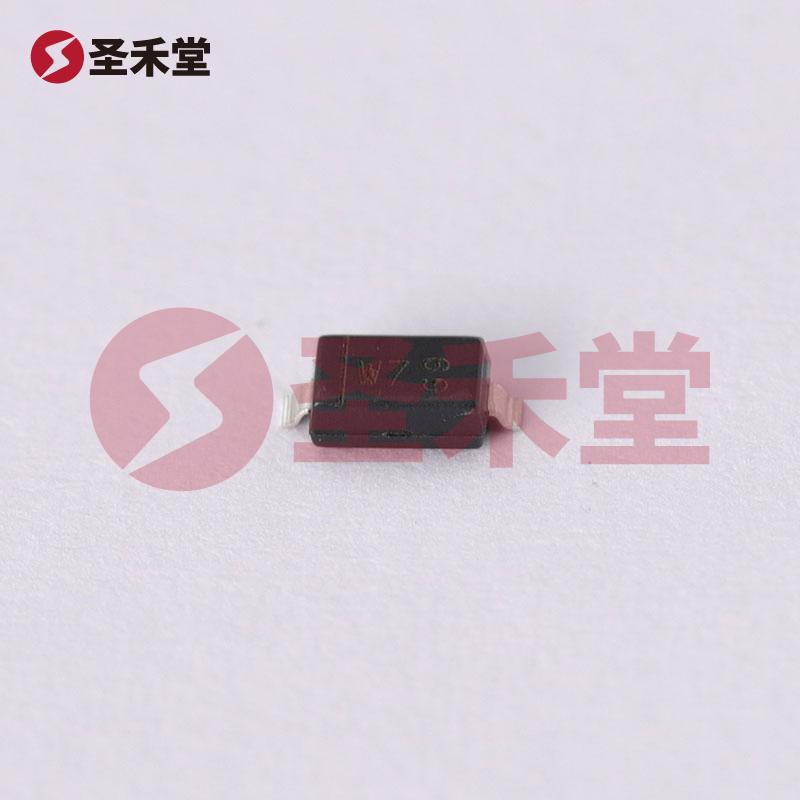

BZT52C4V7-13-F 产品概述
一、产品简介
BZT52C4V7-13-F 是一款高性能的稳压二极管，具有典型的稳压值为4.7V。其设计能够提供稳定的电压，适用于多种电子电路中，用于电压调节以及过压保护。该型号来自于著名的DIODES（美台）品牌，其在电子元器件行业内以高质量及可靠性而闻名。
二、基本参数
- 稳压值（典型值）: 4.7V
- 反向漏电流: 3µA @ 2V
- 最大功率: 300mW
- 电压 - 齐纳（标称值）(Vz): 4.7V
- 容差: ±6%
- 功率 - 最大值: 500mW
- 阻抗（最大值）(Zzt): 80Ω
- 反向泄漏电流: 3µA @ 2V
- 正向电压（Vf）: 900mV @ 10mA
- 工作温度范围: -65°C ~ 150°C
- 安装类型: 表面贴装型
- 封装/外壳: SOD-123
三、技术特点
BZT52C4V7-13-F 采用SOD-123小型表面贴装封装，专为现代电子设备的紧凑和高效率设计而优化。其电气特性使其能够在极端环境条件下稳定工作，包括广泛的工作温度范围（-65°C ~ 150°C），非常适合于航空航天、汽车电子及工业控制等高要求应用。
该稳压器的反向漏电流极低（3µA @ 2V），确保在施加反向电压时几乎不会消耗电流，从而提高了整体能效。此外，其最大功率承受能力达到500mW，使其能够处理持续的能量负载，同时具备良好的散热能力。
四、应用领域
BZT52C4V7-13-F广泛应用于以下几种领域：
电源设计: 作为电压稳压器，能够稳定电源输出，保护后续电路免受电压波动的影响。
过压保护: 在电子设备中，能提供可靠的过压保护，防止因突波电压而造成的器件损坏。
信号处理: 在模拟电路中，其能够保持信号的稳定性，消除干扰噪声，提高信号的信噪比。
LED驱动电路: 在LED驱动中，可以减少电流的波动，确保LED工作在安全及高效的电流范围内。
五、封装与安装
采用SOD-123封装形式，该型号非常适合表面贴装技术（SMT），并能在现代自动化生产线中高效安装。SOD-123封装具有优异的热性能及空间利用率，为新一代电子产品提供了最优的解决方案。
六、总结
综上所述，BZT52C4V7-13-F是一款高效、可靠的稳压二极管，适合多种应用场合，尤其是在那些需要高稳定性、高可靠性的电子设计中。随着电子科技的不断发展，BZT52C4V7-13-F的应用前景非常广阔，堪称现代电子元器件中的重要组成部分。其优秀的性能与稳定的质量，使其成为电子工程师和设计人员首选的理想产品。
