漏源电压(Vdss) | 600V | 连续漏极电流(Id)(25°C 时) | 50mA |
栅源极阈值电压 | 4.5V @ 250uA | 漏源导通电阻 | 160Ω @ 16mA,10V |
最大功率耗散(Ta=25°C) | 610mW | 类型 | N沟道 |
FET 类型 | N 通道 | 技术 | MOSFET(金属氧化物) |
25°C 时电流 - 连续漏极 (Id) | 50mA(Ta) | 驱动电压(最大 Rds On,最小 Rds On) | 5V,10V |
不同 Id、Vgs 时导通电阻(最大值) | 160 欧姆 @ 16mA,10V | 不同 Id 时 Vgs(th)(最大值) | 4.5V @ 250µA |
不同 Vgs 时栅极电荷 (Qg)(最大值) | 1.08nC @ 10V | Vgs(最大值) | ±20V |
不同 Vds 时输入电容 (Ciss)(最大值) | 21.8pF @ 25V | 功率耗散(最大值) | 610mW(Ta) |
工作温度 | -55°C ~ 150°C(TJ) | 安装类型 | 表面贴装型 |
供应商器件封装 | SOT-23 | 封装/外壳 | TO-236-3,SC-59,SOT-23-3 |
产品简介
BSS127S-7 是一款高压 N 沟道场效应管(MOSFET),由美台(DIODES)品牌制造。该器件特别设计用于高效的开关和放大应用,具备优良的电气特性和可靠的性能。它的主要参数包括漏源电压(Vdss)为650V,最大连续漏极电流(Id)为50mA,适合采用表面贴装方式的电路板设计。
基本参数
电气特性
BSS127S-7 提供了足够的操作范围,在低功耗下仍能保持高性能。例如,它的驱动电压范围为5V至10V,确保了在不同工作条件下的稳定性与可靠性。该器件的导通电阻表现良好,对于保证性能的电源开关和信号调节应用至关重要。根据测试结果,其在16mA时的导通电阻为160Ω,这使得它非常适合低功率电气设备,尤其是在16mA以下的漏极电流下。
工作环境
BSS127S-7 的工作温度范围从 -55°C 到 150°C,表明它能够在极端环境中可靠工作,满足各种工业和消费电子产品的需求。通过优良的热管理设计,用户可以在较高温度下安全使用该器件,而不必担心过热损坏。这为其在电动工具、汽车电气系统以及便携式设备中的应用提供了理想的解决方案。

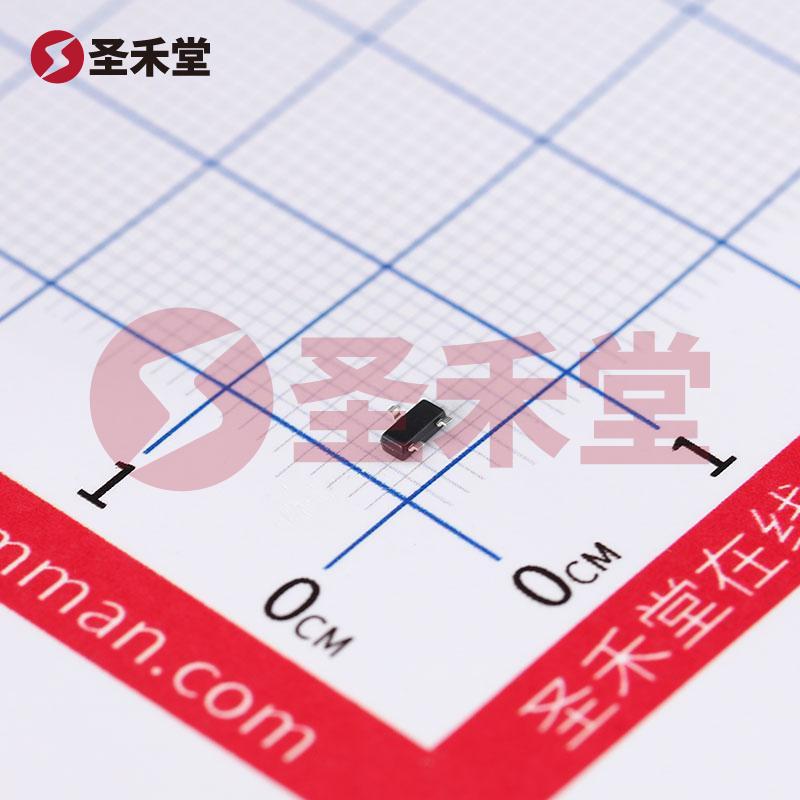

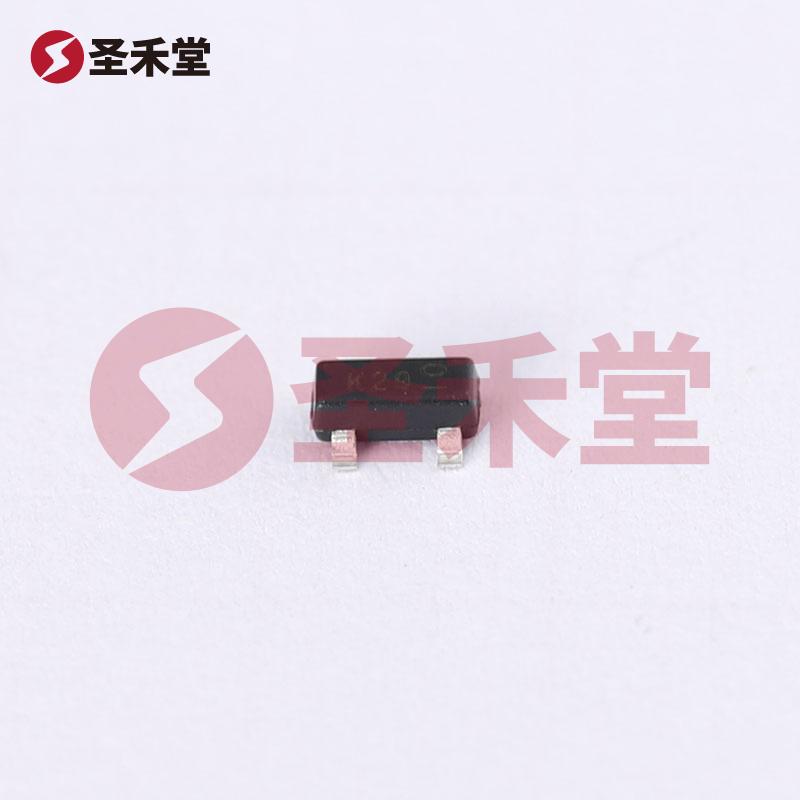

封装与安装
该MOSFET采用 SOT-23 封装(TO-236-3,SC-59),适合表面贴装。SOT-23 封装小巧灵活,便于在空间有限的电路板上使用,适用于现代微型设备。其封装设计还确保了良好的散热性能,有助于器件在高功率工作时保持稳定。安装过程简单,可以有效降低生产工艺成本。
应用领域
BSS127S-7 非常适合以下几种应用:
总结
总的来说,BSS127S-7 是一款兼具高性能和广泛适用性的 N 沟道 MOSFET,具备优良的电气特性、良好的散热能力以及宽广的工作温度范围,适用于多种工业和消费类应用。其高压、低功耗的特性,使其在现代电子设计中成为一个可靠且高效的选择。
