BAV74LT1G
BAV74LT1G参数
| 二极管配置 | 1 对共阴极 | 安装类型 | 表面贴装型 |
| 电流 - 平均整流 (Io)（每二极管） | 200mA（DC） | 二极管类型 | 标准 |
| 速度 | 小信号 =< 200mA（Io），任意速度 | 不同 If 时电压 - 正向 (Vf) | 1V @ 100mA |
| 电压 - DC 反向 (Vr)（最大值） | 50V | 工作温度 - 结 | -55°C ~ 150°C |
| 不同 Vr 时电流 - 反向泄漏 | 100nA @ 50V | 反向恢复时间 (trr) | 4ns |
| 封装/外壳 | TO-236-3，SC-59，SOT-23-3 | 供应商器件封装 | SOT-23-3（TO-236） |
BAV74LT1G手册
BAV74LT1G概述
产品概述：BAV74LT1G
BAV74LT1G是一款由安森美半导体（ON Semiconductor）生产的高性能开关二极管，采用表面贴装设计（SMD），非常适合用于紧凑电子设备中的高速开关和信号整流应用。其内部结构为共阴极配置，包含一对二极管，能有效地支持多种应用场景，如信号整流、波形整形等。
主要特点
高整流电流能力： BAV74LT1G的每个二极管均可承受最高200mA的平均整流电流，这在处理小信号时显得尤为重要。这样的额定值使得BAV74LT1G能够适用于多种现代电子产品，特别是在手机、电视、电脑等设备中。
较低的正向压降： 在100mA的正向电流（If）下，BAV74LT1G的正向压降（Vf）为1V。这意味着在工作过程中其能量损耗相对较小，有利于提高整体电路的效率。
优异的电气特性： BAV74LT1G的最大反向电压（Vr）为50V，在高电压环境下其反向泄漏电流非常低，仅为100nA，这就确保了设备在长期工作中的稳定性和可靠性。此外，其反向恢复时间（trr）为4ns，适合用于需要快速开关操作的场景。
宽广的工作温度范围： BAV74LT1G的结温工作范围在-55°C到150°C之间，使得该器件能够在严苛的环境条件下正常运作，适合一些具有极端温度变化的应用。

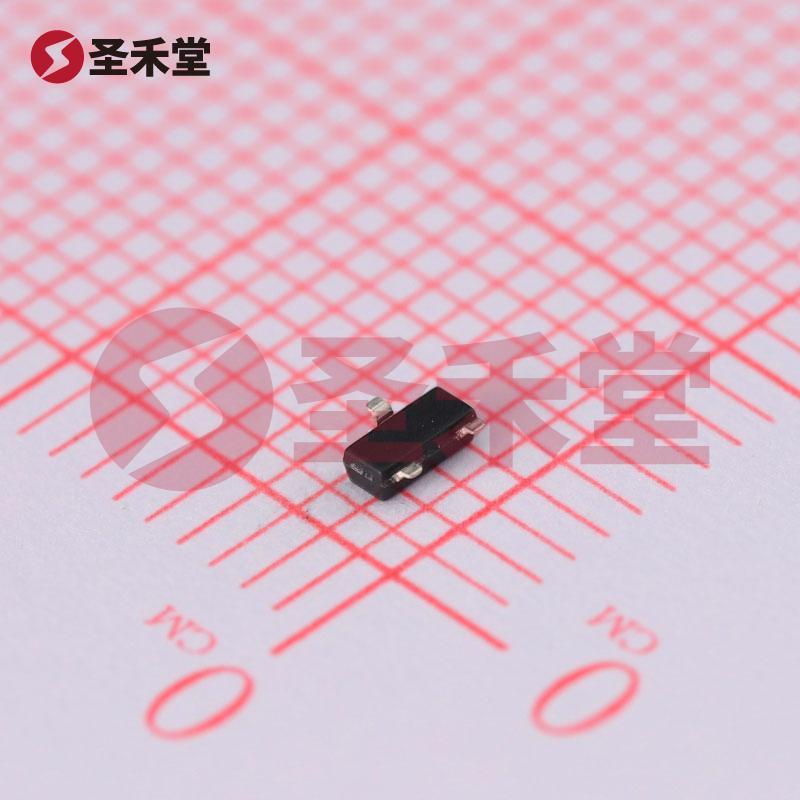

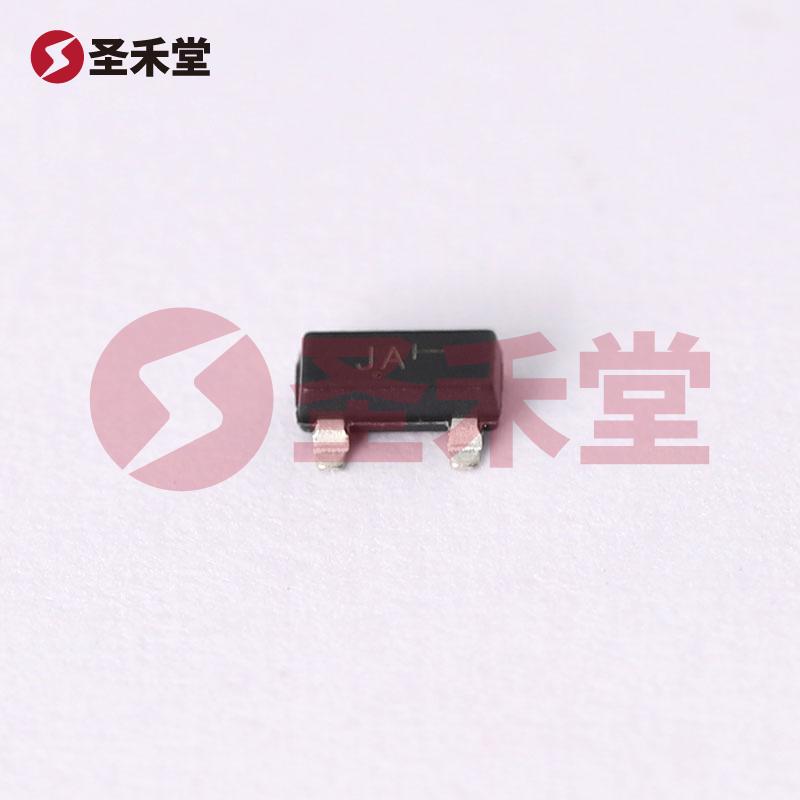

适用的封装设计： 该产品采用SOT-23-3（TO-236）封装，这种紧凑的表面贴装封装设计不仅能够节省电路板空间，还方便在自动贴片机上进行快速组装，从而提高生产效率。
应用场景
BAV74LT1G广泛应用于各种电子设备中，如通信设备、计算机边缘设备、电源管理电路、信号处理电路等。在这些应用中，BAV74LT1G能提供高效的信号整流和防止反向电流损害电路的能力。具体应用包括但不限于：
开关电源： 在开关电源中，BAV74LT1G可用于整流和反向保护，确保电源效率和负载的稳定性。
快速开关电路： 由于其较快的反向恢复时间，这款二极管特别适用于高频开关电路，如开关模式电源（SMPS）和调制解调器电路。
信号整流： 在各类音频、视频信号处理中，BAV74LT1G可以用来整流信号，防止反向电流对后续电路的影响。
电路保护： 此外，BAV74LT1G还可以作为电路中的反向极性保护二极管，保护敏感元件免受意外反向电压的损害。
结论
综上所述，BAV74LT1G是一款功能强大、性能稳定的开关二极管，凭借其高整流电流能力、低正向压降、优异的电气特性以及广泛的应用范围，成为众多设计工程师的理想选择。无论是在移动设备、消费电子还是工业控制领域，BAV74LT1G都能有效满足各种设计需求，为现代电子产品提供可靠的支持。
