BAT54LPS-7

BAT54LPS-7 产品概述

1. 产品简介

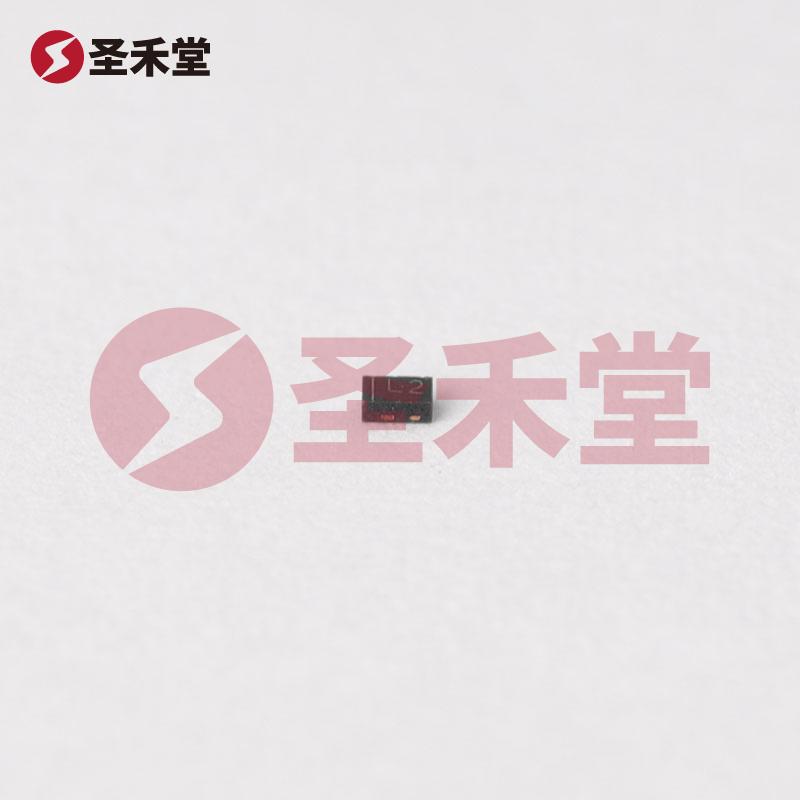

BAT54LPS-7 是一款高性能的肖特基二极管，由美台（DIODES）公司生产，广泛应用于各种电子设备中。该元件具备低正向压降、小信号整流以及快速开关特性，使其在高频和低电压的应用场合中表现出色。BAT54LPS-7 的封装为 X2-DFN1006-2（0402 公制），适合表面贴装，便于实现高密度的电路设计。

2. 主要参数

• 直流反向耐压（Vr）: 30V
• 平均整流电流（Io）: 200mA
• 正向压降（Vf）: 650mV @ 100mA
• 反向泄漏电流: 2μA @ 25V
• 反向恢复时间（trr）: 5ns
• 电容: 10pF @ 1V，1MHz
• 工作温度范围: -65°C ~ 125°C
• 安装类型: 表面贴装型

3. 应用领域

BAT54LPS-7 适用于多个领域，尤其是在数字电路、信号整流和电源管理方面。具体应用包括：

• 开关电源: 利用其低正向压降和高效率特性，可以有效减少电能损失。
• RF 应用: 优异的高频特性使得 BAT54LPS-7 可以用于射频前端的整流和保护电路中。
• 电池管理系统: 在电池充放电环节中，快速的开关速度和低反向泄漏特性降低了功耗和热量，提高系统效率。
• 保护电路: 用于防止逆向电流和过电压情况，对敏感元器件进行保护。

4. 性能优势

BAT54LPS-7 拥有以下几个显著的技术优势：

• 低正向压降: 肖特基二极管的设计使其在常用工作点下展现出极低的正向压降，仅为650mV @ 100mA，大幅提升电路的能效。
• 快速响应: 反向恢复时间为5ns，使得该元件在高频应用中可以快速开启与关闭，降低开关损耗。
• 小反向泄漏电流: 在工作电压为25V时，反向泄漏电流仅为2μA，适合于低功耗设备和长时间工作的应用环境。
• 宽工作温度范围: 设备能够在-65°C到125°C的广泛温度范围内稳定工作，适合于各种恶劣环境下使用。

5. 封装与安装

BAT54LPS-7 的 X2-DFN1006-2 封装形式为0402公制，具有极小的尺寸和良好的散热性能。表面贴装设计简化了PCB板的布局，提高了生产效率，并适应自动化组装的需求。

6. 结论

BAT54LPS-7是一款高性能、高效率的肖特基二极管，凭借其卓越的电气特性和适应广泛应用场景的能力，成为现代电子设计不可或缺的元件之一。无论是在电源管理、无线通信还是电池保护等领域，BAT54LPS-7均能够提供可靠的性能和出色的效率，是各类电子设备中理想的选择。随着科技不断进步，对于高效、可靠和小型化电子元件的需求日益增加，BAT54LPS-7将继续在行业的发展中占据重要地位。
