B160-13-F
B160-13-F参数
| 直流反向耐压（Vr） | 60V | 平均整流电流（Io） | 1A |
| 正向压降（Vf） | 700mV @ 1A | 二极管类型 | 肖特基 |
| 电压 - DC 反向 (Vr)（最大值） | 60V | 电流 - 平均整流 (Io) | 1A |
| 不同 If 时电压 - 正向 (Vf) | 700mV @ 1A | 速度 | 快速恢复 =< 500ns，> 200mA（Io） |
| 不同 Vr 时电流 - 反向泄漏 | 500µA @ 60V | 不同 Vr、F 时电容 | 110pF @ 4V，1MHz |
| 安装类型 | 表面贴装型 | 封装/外壳 | DO-214AC，SMA |
| 供应商器件封装 | SMA | 工作温度 - 结 | -65°C ~ 150°C |
B160-13-F手册
B160-13-F概述
B160-13-F 产品概述
产品简介
B160-13-F是一款高性能的肖特基二极管，特别设计用于满足现代电子电路中对高效率和低能耗的需求。作为业界知名品牌DIODES（美台）的产品，B160-13-F以其出色的电气性能和可靠性脱颖而出，广泛适用于整流、电源管理和保护电路等多个领域。
主要参数
直流反向耐压（Vr）: B160-13-F具有最大60V的直流反向耐压，确保其在高压电路中安全可靠地工作，特别适合用于电源适配器、LED驱动和逆变器等高压应用场合。
平均整流电流（Io）: 该二极管的平均整流电流可达到1A，适合多种电流需求的电路，为工程师们在设计时提供了灵活性。
正向压降（Vf）: 尽管肖特基二极管的特性之一是其低正向压降，B160-13-F在1A时的正向压降为700mV，这有助于提高电路的总体效率，减少能量损耗。
反向泄漏电流: 二极管在60V时的反向泄漏电流为500µA，这一低泄漏特性对于提高整体电路的性能和稳定性至关重要。
快速恢复特性: 其快速恢复时间小于500ns，能够处理高频开关应用，适用于高效的开关电源和其他快速切换电路。
电容特性: B160-13-F在4V和1MHz下的电容为110pF，意味着二极管具有较低的输入电容，有助于高频信号的处理，减少波形失真。

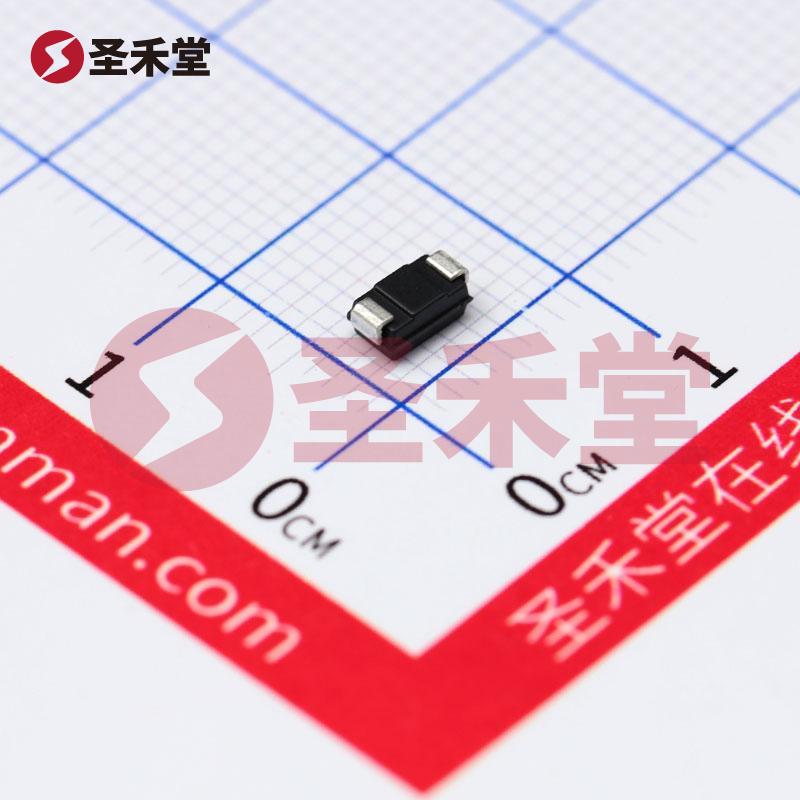

封装和安装
B160-13-F采用SMA（DO-214AC）表面贴装型封装，这种封装形式使得二极管能够方便地集成到紧凑的电路板上，为高密度设计提供了极大的便利。SMA封装不仅有助于提升散热性能，也能够在一定程度上减少PCB的占用空间，使电路设计更加灵活。
工作温度范围
该二极管的工作结温范围为-65°C至150°C，广泛适应于不同工作环境，能够在严酷条件下稳定运行，兼具优异的耐温性和稳定性。这一特性使得B160-13-F非常适合应用于汽车电子、工业控制和消费电子等领域。
应用场景
B160-13-F在各类应用中都展现出其卓越性能，包括但不限于：
- 电源管理: 在AC-DC电源转换和DC-DC变换器中作为整流二极管使用，以提升转换效率。
- 逆变器: 在太阳能逆变器和UPS中，提供高效的电流变换，确保系统的高可靠性。
- LED驱动: 在LED照明电源中，提供稳压整流，优化驱动效果并延长LED的使用寿命。
- 电池保护: 在电池充放电回路中，有效减少反向电流损失，保护电池安全。
结论
综上所述，B160-13-F是一款高性能、高可靠性的肖特基二极管，具备出色的电气特性和广泛的应用潜力，是现代电子设计中不可或缺的元器件之一。无论是在电源管理还是其他高效能应用中，B160-13-F都能够提供稳定的性能和卓越的效率，帮助工程师实现创新的设计方案。这款产品的推出进一步推动了电子元件向更高效率和性能的方向发展，为行业的进步作出了贡献。
