AZ1117D-5.0TRE1
AZ1117D-5.0TRE1参数
| 输出配置 | 正 | 输出类型 | 固定 |
| 稳压器数 | 1 | 电压 - 输入（最大值） | 15V |
| 电压 - 输出（最小值/固定） | 5V | 电压降（最大值） | 1.25V @ 1A |
| 电流 - 输出 | 1A | 电流 - 静态 (Iq) | 10mA |
| PSRR | 75dB（120Hz） | 保护功能 | 热关断 |
| 工作温度 | -40°C ~ 125°C （TJ） | 安装类型 | 表面贴装型 |
| 封装/外壳 | TO-252-3，DPak（2 引线 + 接片），SC-63 | 供应商器件封装 | TO-252-2 |
AZ1117D-5.0TRE1手册
AZ1117D-5.0TRE1概述
AZ1117D-5.0TRE1 产品概述
一、概述
AZ1117D-5.0TRE1是一款高性能的线性稳压器（LDO），设计为满足各种工业和消费类电子产品对稳定电压的需求。该产品由DIODES（美台）制造，具有稳压输出、良好的电流承载能力、高PSRR以及宽工作温度范围等优点，适合在广泛的应用场景中使用。
二、基本参数
AZ1117D-5.0TRE1具备以下基本参数：
- 输入电压（最大值）：15V
- 固定输出电压：5V
- 输出电流能力：1A
- 最大电压降：1.25V @ 1A
- 静态电流（Iq）：10mA
- PSRR：75dB（在120Hz时）
- 工作温度范围：-40°C ~ 125°C （结温TJ）
三、功能特性
稳压输出：AZ1117D-5.0TRE1提供稳定的5V输出，可在不降低电流能力的情况下为下游电路提供可靠的电源。
高输出电流：其输出电流能力高达1A，满足了对负载电流需求较大的设备的设计要求。
低压降特性：最大1.25V的电压降意味着在实现5V输出的情况下，即使输入电压接近其最大值，LDO也能有效工作。
优秀的电源抑制比（PSRR）：75dB的PSRR意味着该稳压器能够有效地降低输入电源噪声对输出的影响，确保了高质量的输出电源。
温度保护功能：内置的热关断保护功能能够在芯片温度过高时自动关闭输出，保护设备免受损害。
广泛的工作温度：其工作温度范围从-40°C至125°C，适用于极端环境条件，特别是在工业应用场合。
四、封装与安装

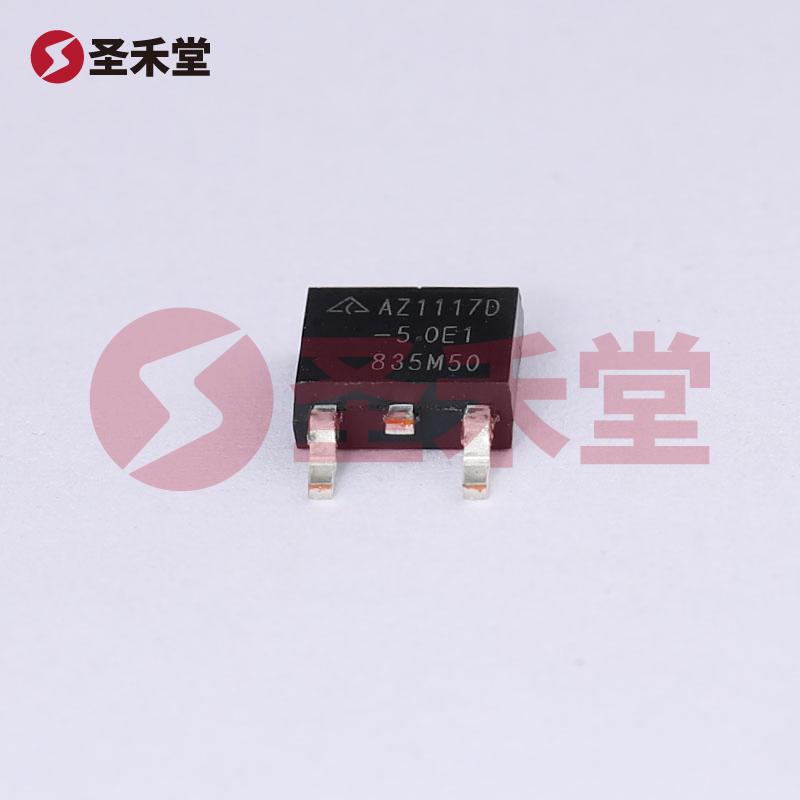

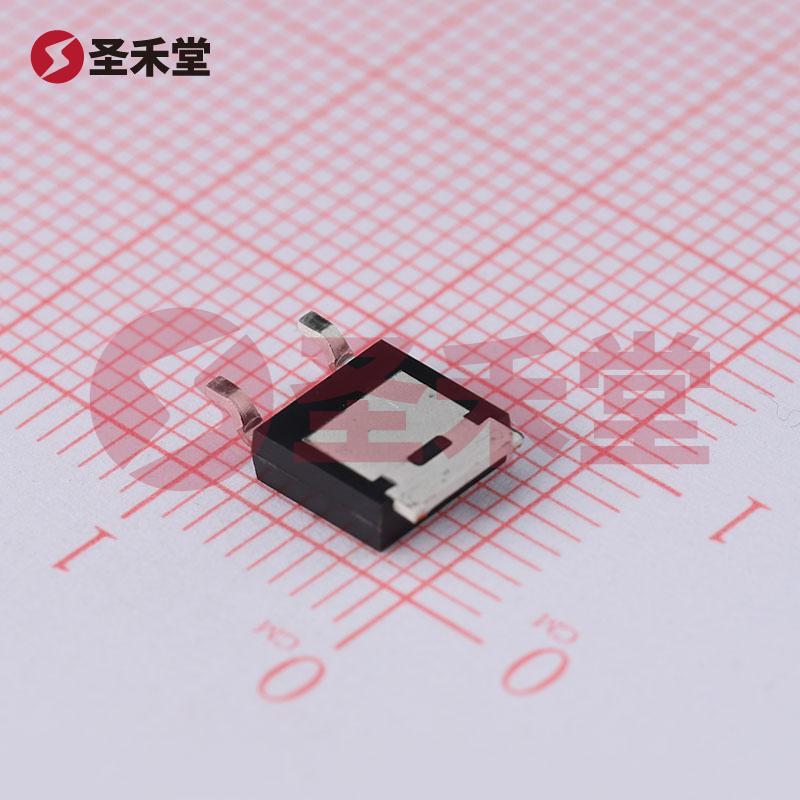

AZ1117D-5.0TRE1采用TO-252封装（DPak），这种表面贴装型封装设计使得其在PCB板上具有占用空间小、散热性能好的特点，有助于提高安装密度和系统整体性能。TO-252封装不仅便于自动化焊接，还方便集成到紧凑型设备中。
五、应用场景
AZ1117D-5.0TRE1适用于多种电子设备的稳压供电，例如：
- 消费类电子产品：如智能手机、平板电脑等设备的内部电源管理。
- 通信设备：为基站设备、路由器、交换机等提供稳定的工作电压。
- 工业控制系统：在恶劣环境下用于控制器、传感器及执行器的稳压供电。
- 汽车电子：为汽车电子控制单元（ECU）及传感器提供可靠的电源。
六、结论
AZ1117D-5.0TRE1凭借其高性能的电气特性、优秀的电源噪声抑制能力及广泛的适用范围，成为设计开发稳压电源时的优选解决方案。其小巧的TO-252封装不仅有效提升了电路的集成度，同时也为设备的稳定性提供了保障。无论是在复杂的工业应用还是高要求的消费级电子产品中，AZ1117D-5.0TRE1都能够展现其强大的功能和价值。
