AP2210N-3.0TRG1
AP2210N-3.0TRG1参数
| 安装类型 | 表面贴装型 | 输出配置 | 正 |
| 电流 - 输出 | 300mA | 电压 - 输入（最大值） | 13.2V |
| 电流 - 静态 (Iq) | 180µA | PSRR | 75dB（100Hz） |
| 保护功能 | 过流，超温，反极性 | 输出类型 | 固定 |
| 稳压器数 | 1 | 电流 - 供电（最大值） | 15mA |
| 工作温度 | -40°C ~ 125°C | 电压降（最大值） | 0.5V @ 300mA |
| 电压 - 输出（最小值/固定） | 3V |
AP2210N-3.0TRG1手册
AP2210N-3.0TRG1概述
产品概述: AP2210N-3.0TRG1
AP2210N-3.0TRG1是一款高性能的线性稳压器（LDO），由DIODES（美台）公司设计并生产。该产品在现代电子设备中广泛应用，尤其适合需要稳定供电和低噪声环境的场合，如消费电子、工业设备和汽车电子等。以下是其关键特性和应用领域的详细介绍。
基本特性

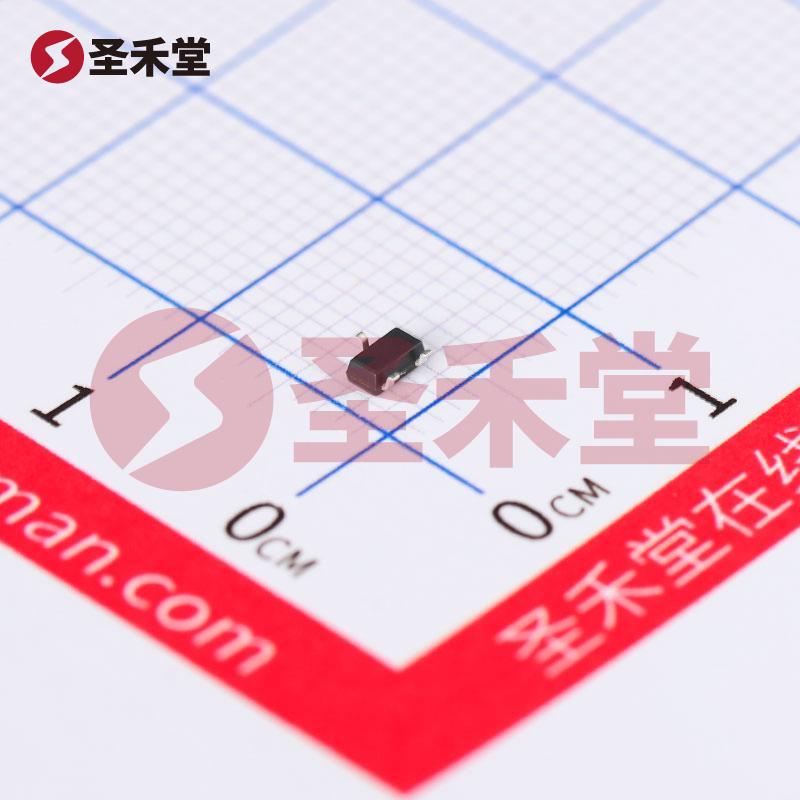

安装类型和封装： AP2210N-3.0TRG1采用表面贴装型（SMD）技术，封装类型为SOT-23，其紧凑的尺寸使其适合高密度电路板的应用，便于自动化贴装，节省空间，并提高成品率。
输出配置： 该稳压器为正输出配置，适合为数字电路、模拟电路及其他电子元件提供稳定的正电压。其固定输出电压为3V，确保所需电压的一致性，从而提高系统的可靠性。
电流和功耗： AP2210N-3.0TRG1能够提供高达300mA的输出电流，适应各种负载需求。由于其静态电流（Iq）仅为180µA，可以降低整体功耗，尤其在待机模式下表现尤为突出。
输入电压和电压降： 该稳压器支持最高输入电压为13.2V，具备足够的电压余量以应对大多数电源输入情况。其最大电压降为0.5V（在300mA输出时），在应用中失效率较低，能够确保输出电压的稳定性。
PSRR性能： AP2210N-3.0TRG1的电源抑制比（PSRR）为75dB（100Hz），这一参数表明其对输入电压波动的良好抑制能力，能够减少电源噪声对输出的影响，保障负载设备的正常运行。
保护功能： 此稳压器内置过流、超温和反极性等保护功能，能够有效防止由于异常情况引发的设备损坏，增强了电路的安全性与可靠性，特别是在应对突发故障时显得尤为重要。
工作温度范围： AP2210N-3.0TRG1可在-40°C到125°C的宽广温度范围内稳定工作，适合在极端环境条件下使用，符合工业及汽车等高要求应用的标准。
应用场景
AP2210N-3.0TRG1广泛应用于以下领域：
- 消费电子：如电视机、音响、便携式设备等，提供稳定电压以保证产品的正常使用。
- 工业设备：用于传感器、控制器及各种工业自动化设备，确保在变动电源情况下也能稳定工作。
- 汽车电子：在汽车控制单元中，稳定供电至关键电子组件，确保汽车电子系统的安全与高效运行。
- 通信设备：为无线和有线通信设备提供稳定电源，以减少信号干扰和提高通信质量。
总结
AP2210N-3.0TRG1是一款高度集成的线性稳压器，具备多项优秀特性和高可靠性，能够为现代电子设备提供稳定、优质的电源解决方案。其引脚兼容性、保护功能和广泛的工作温度范围使其成为设计工程师的首选元件。在追求高性能和紧凑设计的潮流下，AP2210N-3.0TRG1无疑为设计提供了更大的灵活性与可靠保障。
