AH1883-ZG-7
AH1883-ZG-7参数
| 安装类型 | 表面贴装型 | 技术 | 霍尔效应 |
| 输出类型 | 推挽式 | 电流 - 供电（最大值） | 12µA |
| 工作温度 | -40°C ~ 85°C（TA） | 功能 | 全极开关 |
| 测试条件 | 25°C | 极化 | 北极，南极 |
| 电压 - 供电 | 1.65V ~ 3.3V | 感应范围 | ±5.5mT 跳闸，±0.6mT 释放 |
AH1883-ZG-7手册
AH1883-ZG-7概述
产品概述：AH1883-ZG-7 霍尔效应全极开关
一、基本信息

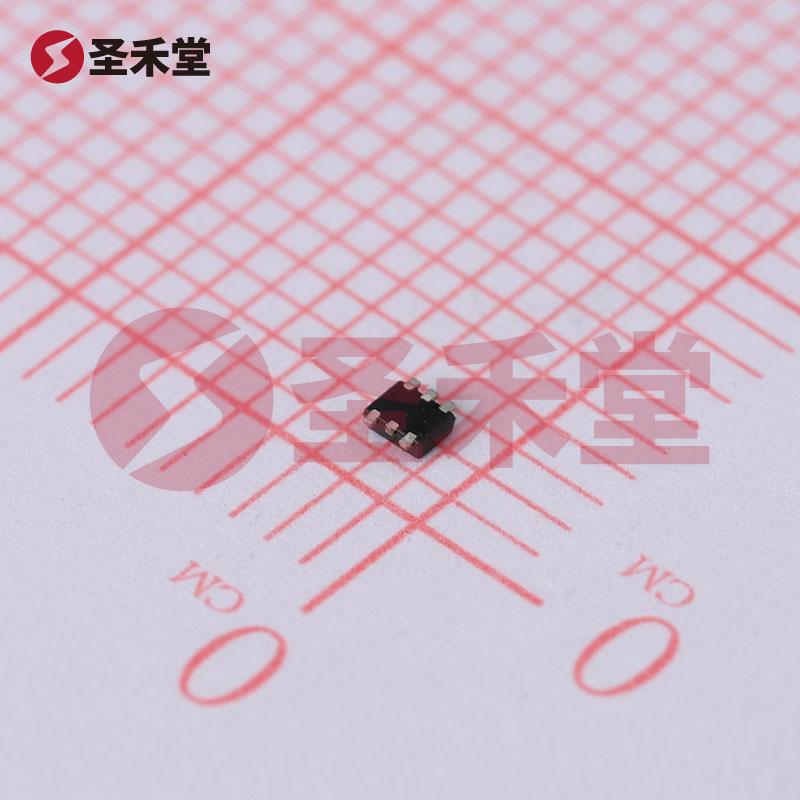

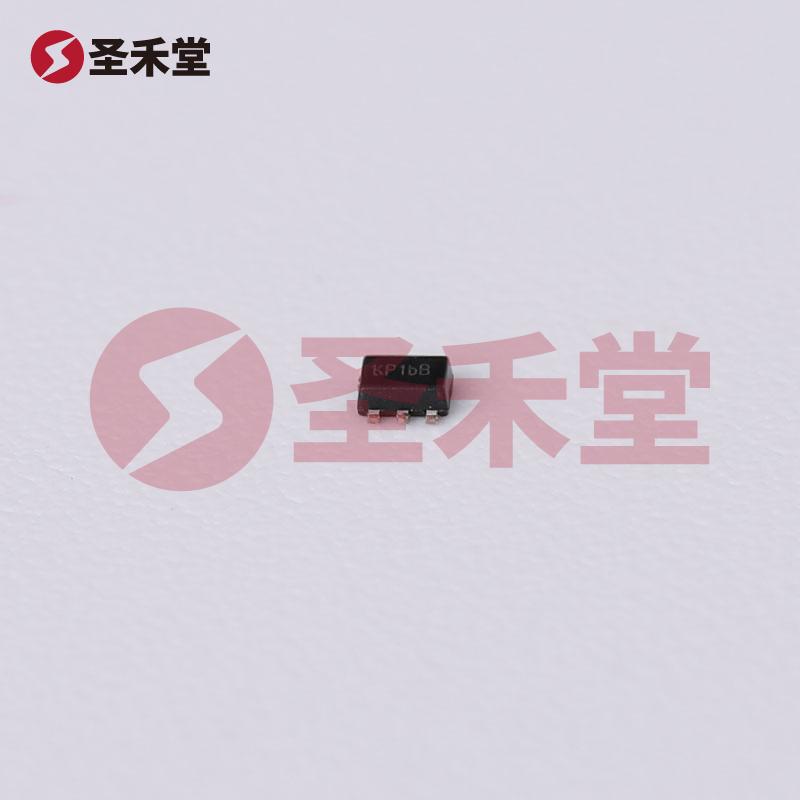

AH1883-ZG-7是一款基于霍尔效应技术的数字开关，具有推挽式输出和全极开关功能。该产品的封装形式为SOT-553，适合表面贴装，能够满足小型化设计的需求。AH1883-ZG-7的工作电压范围为1.65V至3.3V，能够在低功耗环境下高效工作，最大供电电流为12µA，且能够在-40°C至85°C的温度范围内稳定运行。这使得AH1883-ZG-7非常适合在各种温度条件下应用于移动设备和小型电子设备。
二、霍尔效应技术
作为一种基于霍尔效应的传感器，AH1883-ZG-7能够有效检测磁场的存在与变化。当传感器检测到北极或南极极化磁场时，它会输出相应的信号，从而实现开关的控制。这种特性使得AH1883-ZG-7在许多应用场景下具有广泛的适用性，例如智能手机、平板电脑、穿戴设备及物联网设备等。
三、核心特性
全极开关功能：AH1883-ZG-7可以响应北极和南极的磁场，提供全极开关功能。不同于传统的霍尔开关产品，AH1883-ZG-7仅依赖于单一极性，增强了设计的灵活性。
低功耗设计：该产品的工作电压范围广，最大供电电流仅12µA，使得AH1883-ZG-7在功耗方面表现优异，尤其适合用于电池供电的设备。
温度稳定性：AH1883-ZG-7在-40°C至85°C的广泛工作温度范围内可稳定运行，适合于户外或温度变化较大的环境。
紧凑封装：SOT-553封装设计有助于节省电路板空间，适应现代电子设备日益减小的体积需求。
四、应用场景
AH1883-ZG-7适用于多种应用，其中包括但不限于：
移动设备：在智能手机和智能手表中用作磁场感应传感器，可以实现屏幕的自动旋转、唤醒以及省电模式等功能。
家电控制：在家电设备中使用，实现开关、调节器和用户交互界面的功能。
汽车电子：用于汽车环境中的位置检测和安全系统，提高车辆的安全性和智能化水平。
工业自动化：用于工业设备的转动监测、位置确认及自动化控制系统。
五、总结
AH1883-ZG-7是一款功能强大的霍尔效应全极开关，凭借其低功耗、高温稳定性和全极响应能力，已成为多种现代电子设备的理想选择。随着电子设备对小型化和高效能的需求不断增加，AH1883-ZG-7以其出色的性能特征显得尤为重要。无论是在消费者电子产品还是工业应用领域，AH1883-ZG-7均能提供可靠的解决方案，助力创新和技术的进步。
