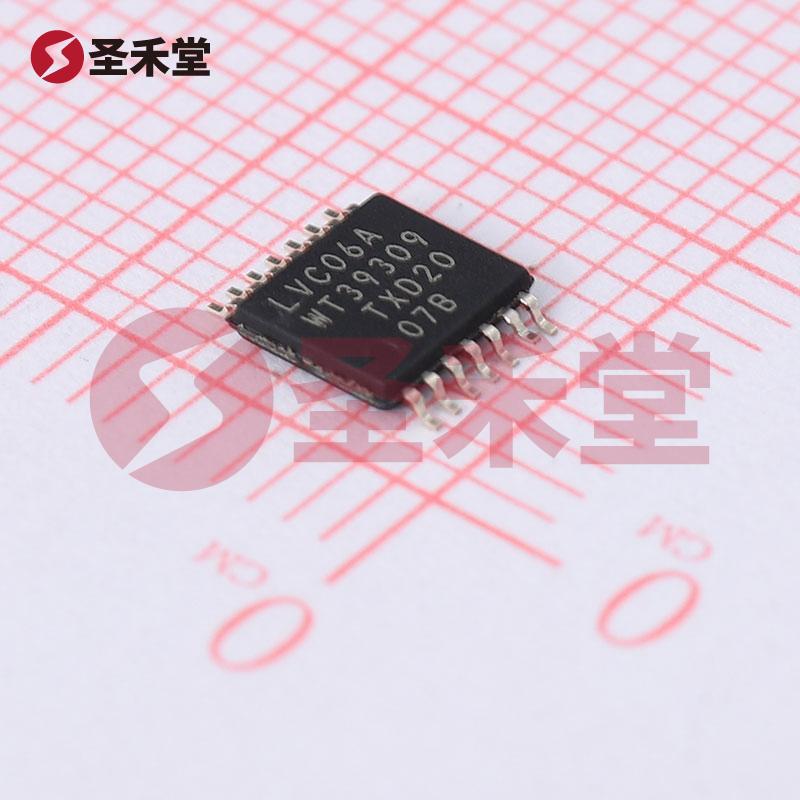

74LVC06APW,118

产品概述：74LVC06APW,118

74LVC06APW,118是一款高性能、低功耗的反相器，属于74LVC系列逻辑器件，广泛用于各种逻辑电路设计中。其设计目标是为低电压和低功耗的应用提供可靠的逻辑转换功能，特别适合在移动设备、计算机外围设备以及消费电子产品中使用。

1. 基本参数介绍

电源电压和性能
74LVC06APW的工作电源电压范围为1.2V至5.5V，支持多种应用场合的需求，用户可以在该电压范围内灵活使用。而其在5V电压下可以提供高达32mA的输出驱动能力，使其在许多逻辑电路中表现出色。

静态电流和传播延迟
该器件的最大静态电流为40µA，确保其在待机状态下的极低功耗，有效延长电池使用寿命。此外，74LVC06APW具有快速的信号转换特性，其最大传播延迟仅为2.5ns（在50pF负载下），这使得其在需要高速信号处理的应用中表现卓越。

2. 逻辑特性

74LVC06APW是一个开路漏极输出（open-drain）反相器，每个芯片中包含6个独立的通道。开路漏极配置允许用户通过外部上拉电阻轻松实现多种逻辑电路的设计，适合用于I²C总线、SPI接口等需要多设备连接的场合。其逻辑输入电平范围宽广，低电平判断为0.12V至0.8V，高电平判断为1.08V至2V，确保与多种电压等级的逻辑电平兼容。

3. 工作温度范围

该器件的工作温度范围为-40°C至125°C，适用于各种恶劣环境下的应用。其高温和低温性能保证了在工业、汽车电子和其他极端条件下的稳定性和可靠性。

4. 封装和安装方式

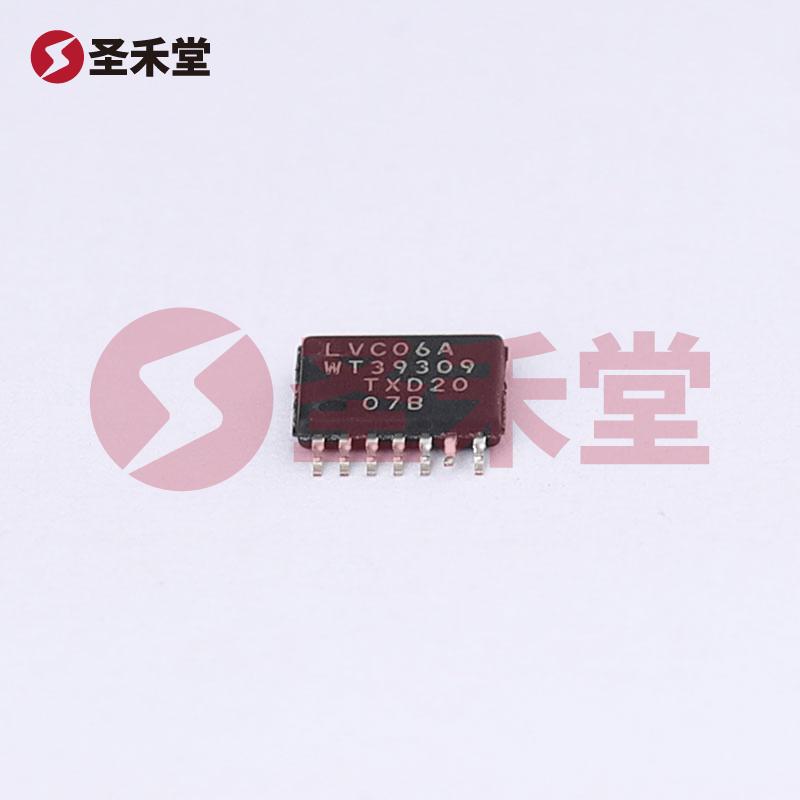

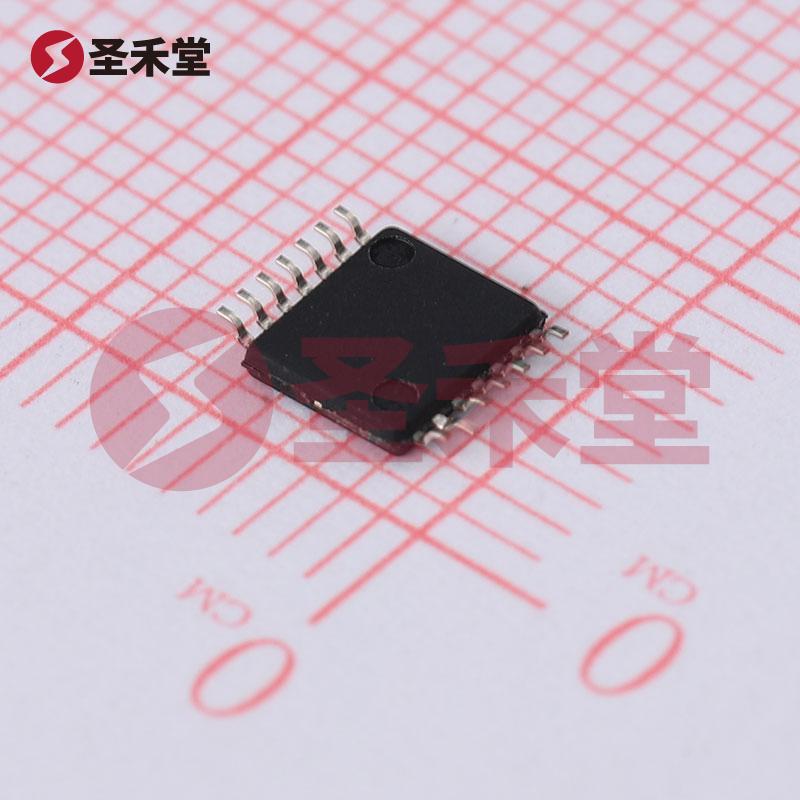

74LVC06APW采用了14-TSSOP封装形式，尺寸为0.173英寸（4.40mm宽），适合于对电路板空间要求较高的应用场合。其表面贴装型（SMD）的设计简化了制造流程，便于批量生产，适用于现代电子设备中日益增加的集成度需求。

5. 应用领域

凭借其卓越的电气性能和广泛的兼容性，74LVC06APW被广泛应用于多个领域，如：

• 消费电子：在智能手机、平板电脑和各种家电中，作为信号转换和逻辑运算的基础组件。
• 工业控制：在机器人、自动化设备以及传感器应用中，提供逻辑信号处理。
• 汽车电子：用于车载电子系统中，承担信号放大、驱动和逻辑计算的角色。

6. 总结

74LVC06APW,118是一款功能强大且高效的反相器，凭借其宽广的电压范围、快速的信号处理能力以及多通道配置，使其成为现代电子设计中不可或缺的基础元器件。无论是在高温或低温环境下，其都能持续保持高性能运作，为不同领域电子产品的设计提供了可靠的解决方案。选用74LVC06APW,118，用户不仅能够提高设计的灵活性，还能确保最终产品在各种应用场景中的卓越表现。
