B320A-13-F

B320A-13-F产品概述

概述

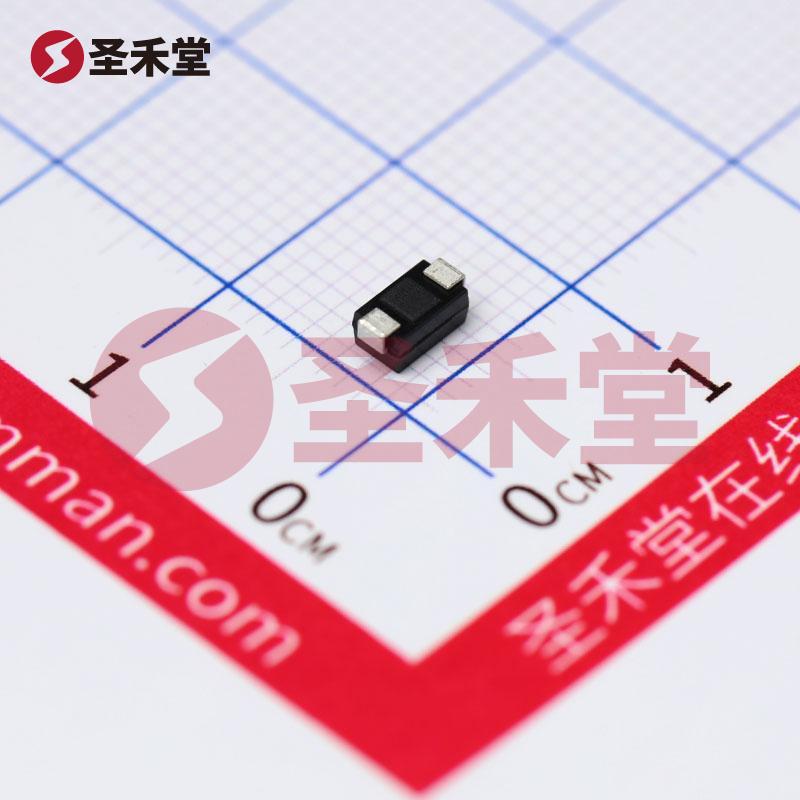

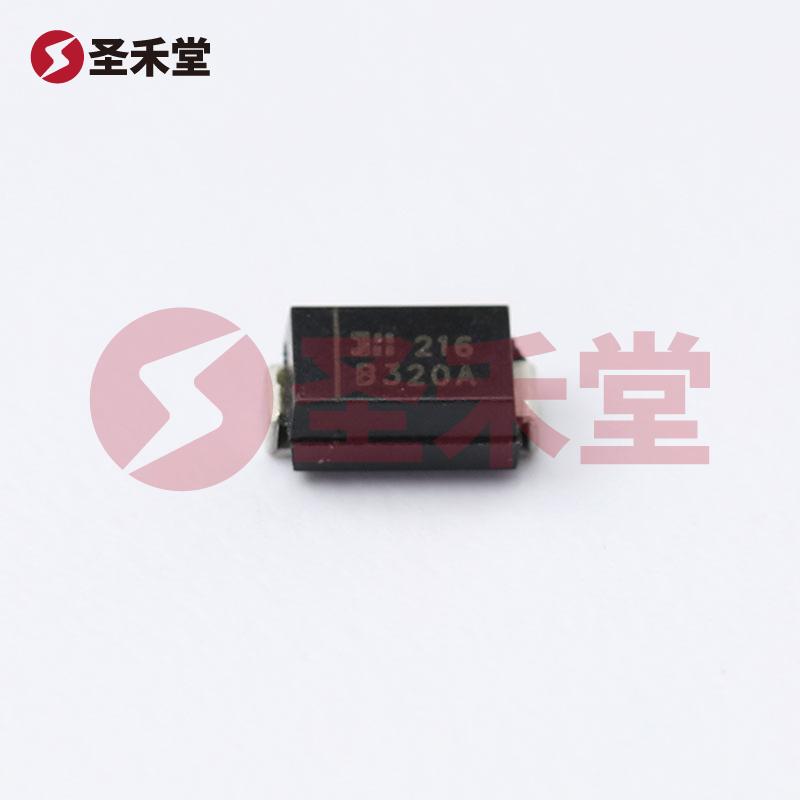

B320A-13-F是一款高性能的肖特基二极管，专为需要高效率和快速开关能力的应用而设计。该器件由DIODES（美台）制造，封装为SMA（DO-214AC），适合于表面贴装（SMD）方案。这款二极管的工作参数使其成为电源管理、整流电路和各种便携式电子产品的理想选择。

关键参数

1. 直流反向耐压（Vr）: B320A-13-F的最大反向耐压为20V，适合应用于低到中等电压的电源电路。
2. 平均整流电流（Io）: 该二极管在3A的负载下，高效稳定地运作，适合处理较高的电流负载。
3. 正向压降（Vf）: 在3A电流条件下，正向压降为500mV，确保了高效能，同时减少了能量损耗和发热，进一步提高了设备的可靠性。
4. 反向泄漏电流: 在20V的反向电压下，反向泄漏电流为500µA，表明该器件在工作状态下对电源的损耗极小，增强了其适用性。
5. 封装类型: SMA（DO-214AC）封装设计使其更便于安装，适合快速高效的自动化生产过程。

应用场景

B320A-13-F适用于多种电子应用，以下是其典型应用领域：

1. 电源管理: 在电源转换器和开关电源中，B320A可以作为整流元件，有助于提高系统的转换效率。
2. 便携式电子设备: 在移动设备、充电器和电池管理系统中，肖特基二极管广泛用于提升电能转化效率，保证设备的小型化与高效能。
3. 电流保护电路: 由于其低正向压降和较小的反向泄漏，B320A-13-F能够有效防止电流过载情况，保护后续电路的安全以及延长设备的寿命。
4. 快速开关电路: 该器件具有快速恢复特性（≤500ns），使其能够在高频率应用中表现出色，适用于高频切换电源和脉冲电流应用。

性能优势

• 高效率: 由于具有较低的正向压降，B320A-13-F提供了出色的能量转换效率，降低了热量生成和能量损耗。
• 可靠性: 该二极管的广泛工作温度范围（-55°C ~ 150°C）和高耐压特性使其在极端环境下也能稳定运行，适应性强。
• 快速恢复: 该型肖特基二极管的快速恢复特性，包含≤500ns的反应时间，使其在高频应用中保持良好的表现。

结论

综上所述，B320A-13-F是一款高功率、低损耗的肖特基二极管，适合于各种需要高效率和快速切换的电子电路中。通过合理配置和应用，B320A能够在不断发展的电子行业中，满足不同设备对性能和可靠性的需求。无论是在电源管理、便携式设备还是多种工业应用中，这款器件都展示了其卓越的性能和稳定性，成为工程师和设计师常用的选择。
