B240A-13-F

产品概述：B240A-13-F

一、产品基本信息

B240A-13-F 是一款高性能肖特基二极管，由DIODES公司制造，专为高效转换电路设计。这款二极管采用表面贴装型（SMD），封装形式为SMA (DO-214AC)，可广泛应用于各种电子设备的电源管理和直流电路中。该产品具有优异的特性，包括较低的正向压降和高反向耐压，适合用于需要快速开关和高效整流的应用场景。

二、关键参数

1. 直流反向耐压（Vr）: B240A-13-F 的最大反向电压为40V，适合大多数低压应用场景。
2. 平均整流电流（Io）: 该二极管的额定平均整流电流为2A，能够满足一般电源电路的需求，适用于较高电流负载的环境。
3. 正向压降（Vf）: 在2A的工作条件下，其正向压降仅为500mV。这一特性使其在高效能转换中表现尤为优越，降低了能耗和发热量。
4. 反向漏电流: 在最大反向电压40V条件下，反向漏电流仅为500µA，这意味着在反向偏置下其性能极为稳定，减少了无功耗的损失。
5. 电容: 在4V，1MHz的条件下，电容为200pF，表明该二极管在高频应用下的表现良好，适合于高频开关电源和快速反应电路。
6. 速度: 该二极管具有快速恢复特性，能够在小于500ns内恢复，适合动态工作条件。

三、工作环境

B240A-13-F 设计的工作温度范围为-65°C至150°C，适应了高温及低温环境，使其在工业、汽车及消费电子产品中都有良好的表现。此外，其高温及低温稳定性为可靠的电路性能提供了保障。

四、应用场合

B240A-13-F的设计使其非常适合于以下应用场合：

• 开关电源: 在电源转换过程中使用肖特基二极管能够提高转换效率并减少能量损失。
• 整流电路: 由于其低正向压降与良好的整流特性，适合用于整流和电源管理应用中。
• 电机驱动: 在电机驱动应用中，它可以作为反向电压保护器件，确保电路的可靠性。
• 高频电路: 由于其快速恢复特性和低电容，特别适合用于高频开关电源。
• 汽车应用: 因其高耐温和高耐压特性，该二极管亦可应用于汽车电子设备，提供稳定的性能保障。

五、设计优势

• 高效性: B240A-13-F在其类别中提供了较低的正向压降，减少能量损失，提高整体能效。
• 热稳定性: 这款二极管设计具备优良的高温和低温性能，确保在极端环境下可靠工作。

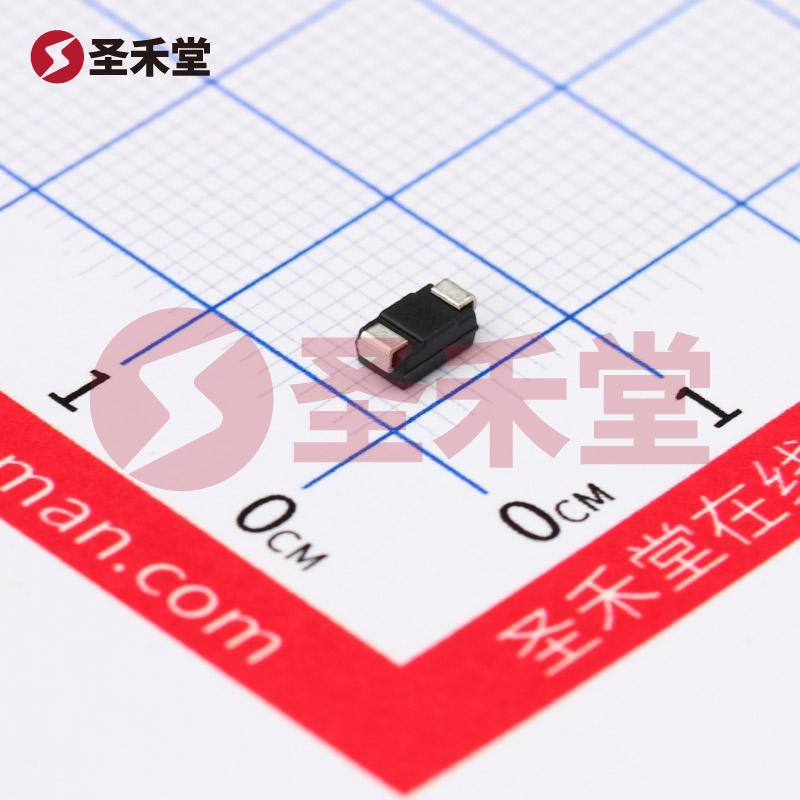

• 紧凑封装: SMA (DO-214AC)的封装设计使得其在电路板上的占用空间小，适合现代小型化、集成化电子产品。

六、总结

B240A-13-F肖特基二极管凭借其优良的电气特性、宽广的工作温度范围及强大的应用适应性，成为消费者和工业领域广泛应用的可靠解决方案。随着对高效、节能电子产品需求的增加，B240A-13-F将继续在各种电源管理和高频应用中发挥重要作用。利用其独特的性能特点，该产品无疑为设计工程师提供了理想的选择，以满足即将到来的电子技术挑战。
