AP3012KTR-E1

AP3012KTR-E1 产品概述

一、概述

AP3012KTR-E1 是一款由 DIODES（美台）公司推出的高性能升压型 DC-DC 转换器，广泛应用于便携式电子设备、汽车电子、通信设备及其他需要稳压供电的领域。其可调输出电压范围与宽广的工作电压范围使其适应性极强，是实现高效率电源管理的理想选择。

二、主要参数

1. 安装类型：表面贴装型（SMD），支持便捷的焊接及安装，节省空间的同时提高了产品的可靠性。
2. 输出配置：正输出，确保在大多数应用中提供稳定的输出。
3. 电流 - 输出：最大开关电流可达 500mA，满足大部分负载需求。
4. 电压 - 输入（最大值）：16V，适用于需要较高输入电压的设备。
5. 电压 - 输出（最大值）：29V，提供强大的输出能力，适合驱动多种外部电路。
6. 电压 - 输入（最小值）：2.6V，支持较低电压输入，增强适应性。
7. 电压 - 输出（最小值）：1.25V，适合需要低电压供电的设备。
8. 输出数：1，适合简单电源需求的场合。
9. 拓扑结构：升压型，能够在低输入电压下实现较高的输出电压。
10. 工作温度范围：-40°C ~ 85°C，适合在各种恶劣环境下运行，尤其适合工业和汽车应用。
11. 工作频率：1.5MHz，能够有效降低外部元器件的体积，提高设计的紧凑性。
12. 同步整流器：无，设计简化并降低了成本。

三、应用场景

AP3012KTR-E1 适用于多种领域和场合，其性能也非常适合以下应用：

1. 便携式电子设备：如智能手机、便携式音箱及其他需要高效率电源管理的移动设备。
2. 汽车电子：为车载设备和传感器提供稳定的工作电源。
3. 通信设备：如路由器、基站等设备，进行信号放大和稳压供电。
4. 工业设备：适合需要高温和宽电压范围的工业自动化系统。

四、产品优势

1. 高效能：AP3012KTR-E1 的升压特性确保高效率电源转换，减少能源损耗，延长电池续航时间。
2. 设计灵活性：可调输出电压为设计师提供了更大的灵活性，能够根据具体需求进行适配。
3. 强耐久性：宽广的工作温度范围使设备能够在严苛的环境中保持稳定工作。

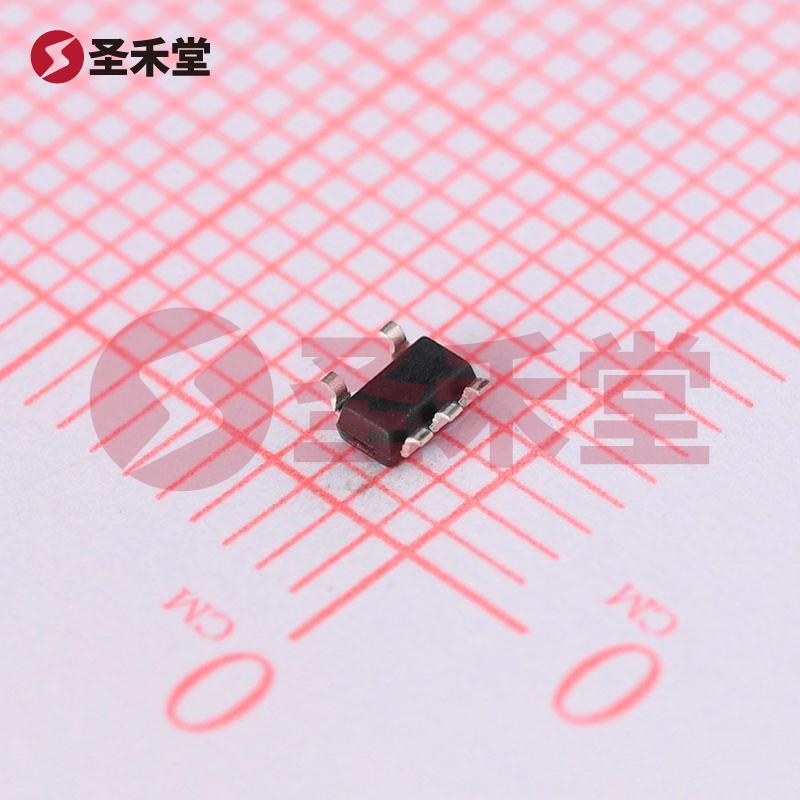

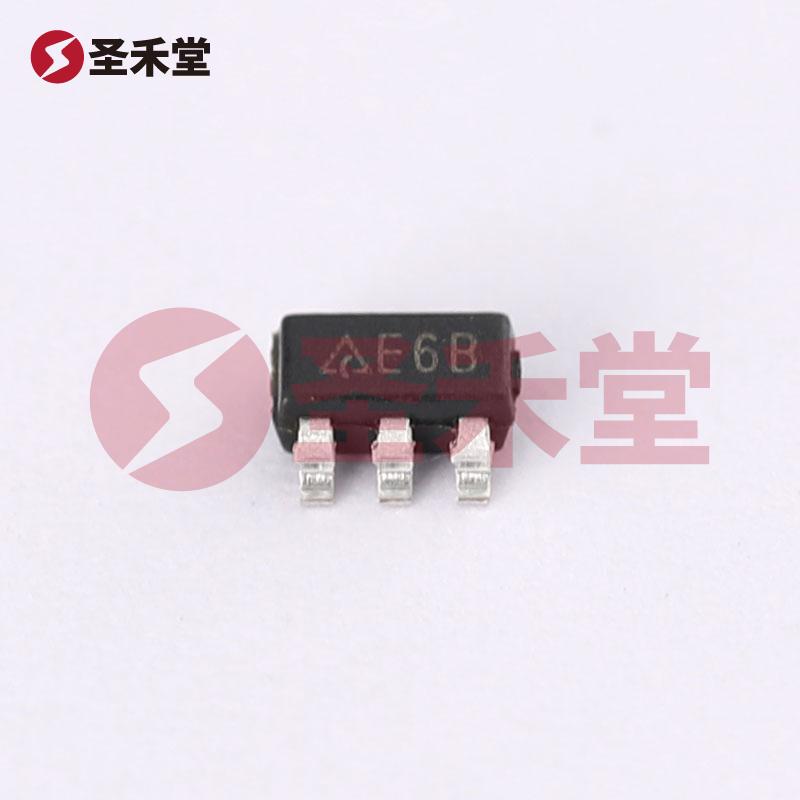

4. 小尺寸封装：SOT-23-5 的小型封装设计，方便在空间受限的电路板设计中使用，提升产品的紧凑性。

五、总结

在现代电子设备中，电源管理越来越成为设计的核心要素。AP3012KTR-E1 作为一款小型升压 DC-DC 转换器，结合了高性能与卓越的适应性，为工程师在不同应用场合中的电源设计提供了一种可靠的解决方案。随着技术的不断进步，AP3012KTR-E1 的应用领域也将不断扩展，助力更多创新产品的问世。
