AOD2544

AOD2544 产品概述

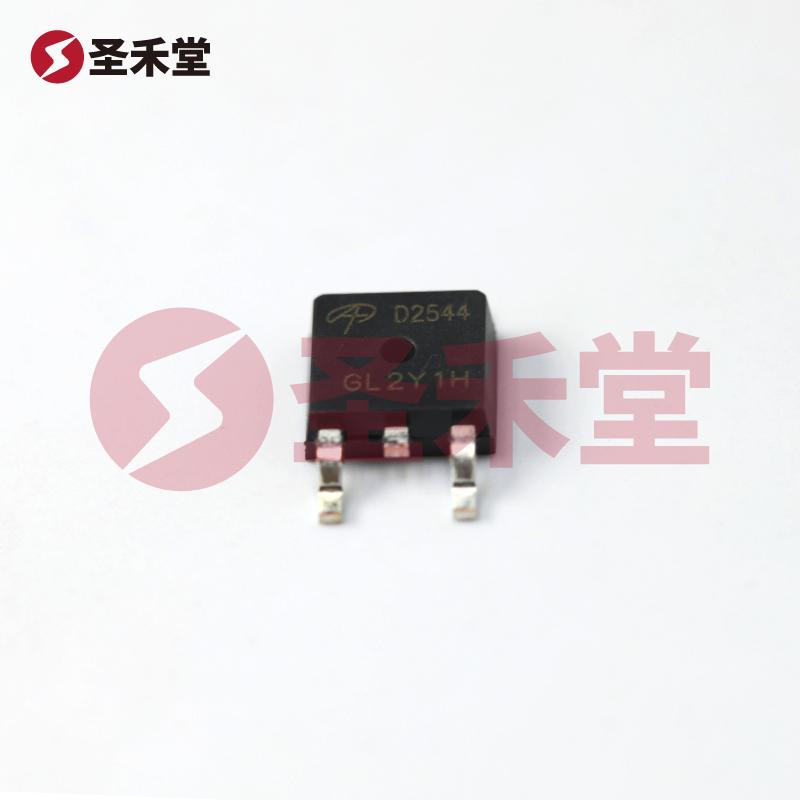

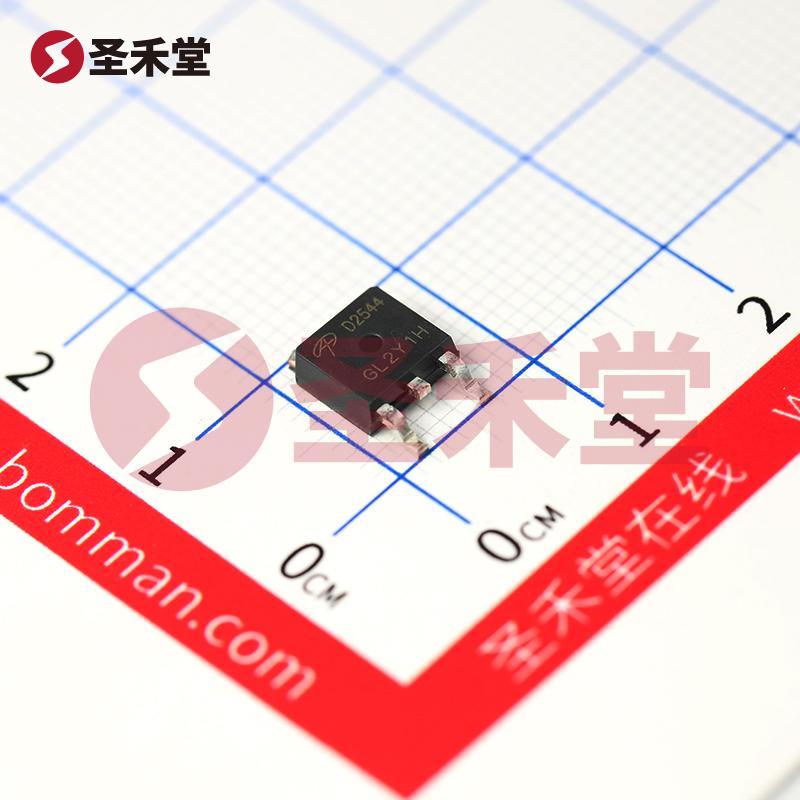

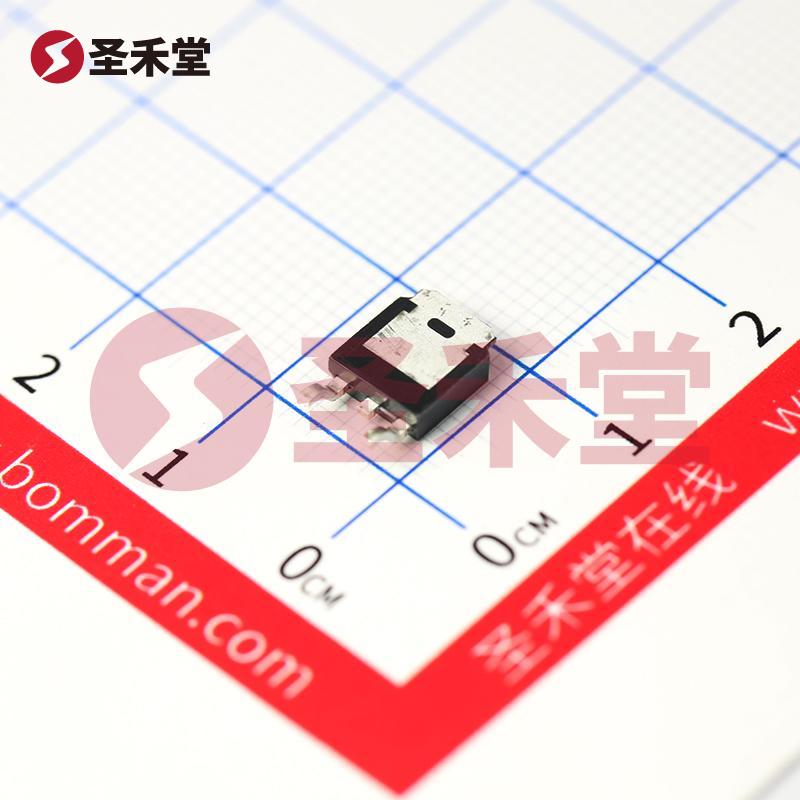

AOD2544 是一款高性能的 N 沟道金属氧化物半导体场效应管（MOSFET），采用 TO-252 封装（也称为 DPAK），该封装形式适合表面贴装(SMT)应用，满足现代电子设备对体积和性能的需求。AOD2544 以其优越的电气特性和稳定性，在各种功率应用中表现尤为出色，是电源管理、马达驱动、DC-DC 转换器和其他高压应用中的理想选择。

1. 关键参数

• 漏源极电压 (Vdss)：AOD2544 的最大漏源极电压为 150V，这使其能够在许多高电压电源电路中安全操作。
• 栅源电压 (Vgss)：允许的栅源电压为 ±20V，提供额外的设计灵活性，便于与不同驱动电路集成。
• 漏电流 (Id)：在 25℃ 环境下，AOD2544 可以承受最大 6.5A 的持续漏电流，瞬态漏电流更高可达 23A，适用于瞬时负载要求较高的应用场景。
• 功耗：其额定功耗为 6.2W（最大 75W），能够有效管理发热问题，增强设备的可靠性和稳定性。

2. 特性亮点

• 低 RDS(ON)：AOD2544 具备低的漏源电阻 (RDS(ON))，这可以有效降低在导通状态下的功率损耗，提高整体效率，尤其适用于高频开关应用。
• 优良的开关性能：它的开关速度快，提供了良好的线性特性，适合高频开关电源和其它快速开关的应用。
• 耐热性：TO-252 封装能够承受较高的工作温度，适合应对高列负载和高环境温度的要求。

3. 应用领域

AOD2544 的广泛适用性使它成为电力电子行业中的热门选择，主要应用于以下领域：

• 开关电源：在 AC-DC 转换、DC-DC 稳压器中用于功率开关，提升转换效率。
• 马达驱动：用于直流电机和步进电机的驱动电路，能在不同的工作条件下提供可靠的驱动能力。
• 电池管理系统：作为电池充电和放电控制的关键元件，在电池保护电路中执行开关控制功能。
• LED 驱动：用于 LED 照明系统的恒流驱动及调光控制，提高 LED 的使用效率与稳定性。

4. 设计优势与注意事项

在设计与 AOD2544 相关的电路时，设计师必须考虑其最大工作条件，确保在允许的最大电压和电流范围内操作，以保证元器件的可靠性和寿命。此外，合理的散热设计及 PCB 布局也是确保 AOD2544 在高负载条件下正常工作的关键因素。

通过其卓越的性能与多样的应用，AOD2544 为很多领域提供了可靠的解决方案，是电力电子和自动化设备不可或缺的组成部分。随着技术的不断发展，AOD2544 将会在更多新兴技术中大展身手，助力未来更高效、智能的电子设备。
