74HC00D,653

74HC00D,653 产品概述

一、产品简介

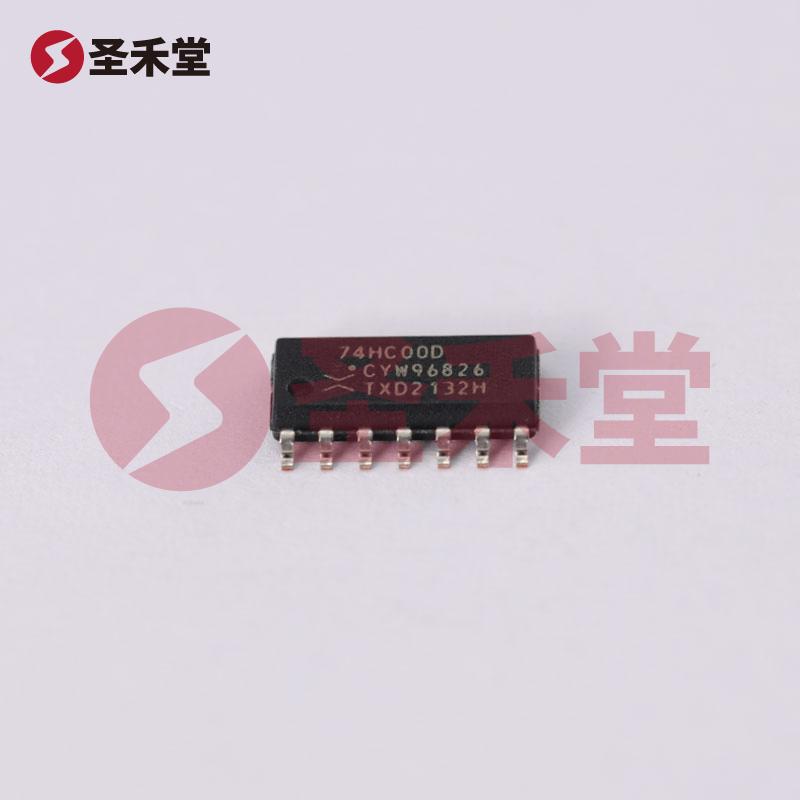

74HC00D,653是安世半导体（Nexperia）推出的一款高性能集成电路，主要用于构建逻辑电路中的与非门（NAND Gate）。该组件采用14-SO式封装，适合在多种应用场景中使用，尤其适用于对速度和功耗有严格要求的电子设备。74HC系列逻辑门以其快速的开关特性和较低的静态功耗而闻名，使其成为现代数字电路设计的热门选择。

二、核心参数

1. 逻辑电路类型：与非门（NAND）
2. 逻辑电路数量：4个独立的与非门
3. 每个元件输入数：2
4. 逻辑电平：
   • 逻辑高（V_high）：1.5V ~ 4.2V
   • 逻辑低（V_low）：0.5V ~ 1.8V
5. 输出电流：高、低电平下输出电流均为5.2mA
6. 供电电压范围：2V ~ 6V
7. 最大静态电流：40µA
8. 最大传播延迟：7ns @ 6V，50pF
9. 工作温度范围：-40°C 到 125°C
10. 封装类型：14-SOIC（0.154"，3.90mm宽）

三、特点与优势

• 高速度：74HC00D,653具有高达7ns的最大传播延迟，能够满足高频率应用的需求。
• 低功耗：静态电流仅为40µA，在进出电信号频繁切换的情况下，能有效降低设备的电源消耗，延长电池寿命。
• 广泛的供电范围：支持2V到6V的供电电压，使其能够在多种数字电路中应用，具有很好的灵活性。
• 宽工作温度：-40°C至125°C的工作温度范围使其适合在各种极端环境下工作，例如汽车电子和工业控制领域。
• 表面贴装型：适用现代小型化、轻量化的电子产品设计，易于在PCB上进行集成，提高设计灵活性。

四、应用场景

74HC00D,653在多个领域都有着广泛的应用，包括但不限于：

• 消费电子：如计算机、手机及其他移动设备中的数字电路设计。
• 工业控制：用于逻辑控制单元、传感器信号处理以及执行器驱动。
• 汽车电子：在电控系统中处理信号逻辑，确保系统稳定可靠。
• 通信设备：用于数据传输中逻辑层的设计，提高数据处理速度和准确性。

五、总结

74HC00D,653与非门IC是数字电路设计中不可或缺的组件。其出色的性能特点和低功耗设计使其能够满足现代电子产品日益提高的性能要求。对于需要高速切换、低功耗和广泛工作温度范围的应用，74HC00D,653无疑是一个理想的选择。无论是在创新的消费类电子产品中，还是在严苛的工业与汽车电子环境下，该组件都能提供卓越的性能表现。

如您需要更多关于74HC00D,653的详细信息或购买事宜，欢迎与我们联系，专业团队将为您提供周到的服务与建议。
