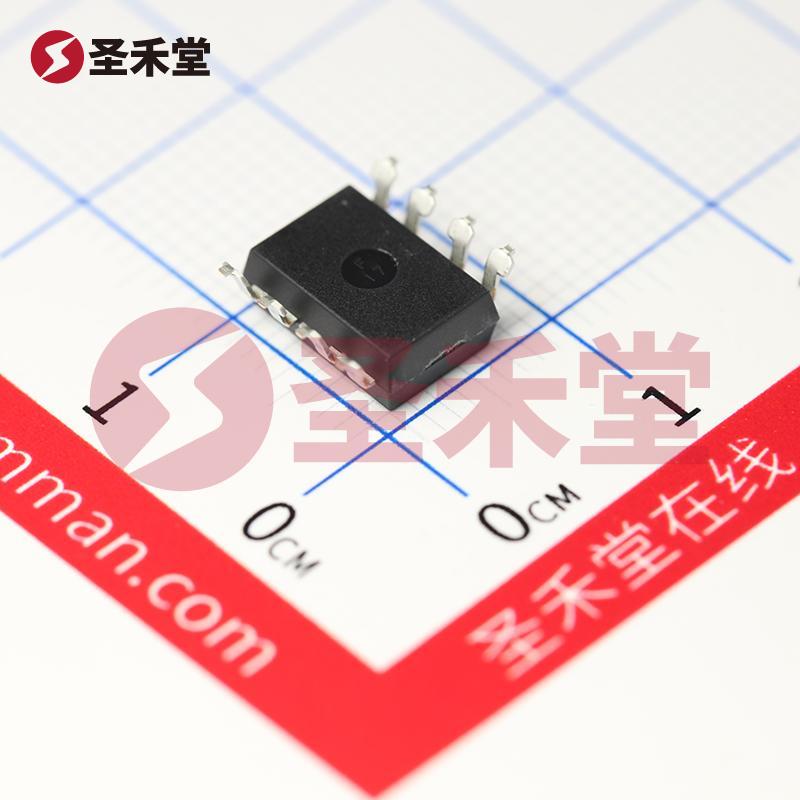

6N137-X007T
6N137-X007T参数
| 数据速率 | 10MBd | 供应电压 | 4.5 V ~ 5.5 V |
| 通道数目 | 1 | 输出电压(最大) | 7V |
| 输出电流(Max) | 50mA | 产品类型 | 逻辑输出 |
| 通道数 | 1 | 输入 - 侧 1/侧 2 | 1/0 |
| 电压 - 隔离 | 5300Vrms | 共模瞬变抗扰度（最小值） | 1kV/µs |
| 输出类型 | 开路漏极 | 电流 - 输出/通道 | 50mA |
| 传播延迟 tpLH / tpHL（最大值） | 75ns，75ns | 上升/下降时间（典型值） | 23ns，7ns |
| 电压 - 正向 (Vf)（典型值） | 1.4V | 电流 - DC 正向 (If)（最大值） | 20mA |
| 电压 - 供电 | 4.5V ~ 5.5V | 工作温度 | -40°C ~ 100°C |
| 安装类型 | 表面贴装型 | 封装/外壳 | 8-SMD，鸥翼 |
| 供应商器件封装 | 8-SMD |
6N137-X007T手册
6N137-X007T概述
6N137-X007T 产品概述
产品简介
6N137-X007T是由著名的半导体制造商Vishay（威世）生产的一款高效能逻辑输出光耦合器。该产品专为数字信号隔离及传输而设计，具有高达10MBd的数据速率，适用于要求高速和高稳定性的应用。这款光耦合器的电气隔离能力高达5300Vrms，使其适合于工业控制、数据转发和电源管理等领域。
主要特点
高速数据传输：6N137-X007T支持的数据传输速率高达10MBd，能够轻松满足多种高速数字通讯需求，成为工业和通信设备的理想选择。
宽电压范围：该光耦的工作电压范围为4.5V至5.5V，适应多种供电环境。这一特性使得6N137-X007T在多样化的应用中展现出优良的兼容性和稳定性。
优越的隔离性能：具有5300Vrms的电压隔离能力，6N137-X007T可以有效防止不同电势之间的干扰，确保电路的安全和可靠运行。其共模瞬变抗扰度高达1kV/µs，进一步增强了在恶劣环境下的抗干扰能力。
高效能逻辑输出：该光耦采用开路漏极输出结构，输出电流最大可达50mA，适合直接驱动负载。响应时间方面，最大发射延迟（tpLH / tpHL）为75ns，结合典型的上升和下降时间（分别为23ns和7ns）使其在高速数字信号的传输中显示出良好的性能。
宽工作温度范围：6N137-X007T的工作温度范围为-40°C至100°C，适合在各类极端温度条件下的应用环境，不论是在工业、通信还是其他严苛的场合。
表面贴装型设计：通过8-SMD（鸥翼）封装方式，提供便捷的安装和更小的占用空间，符合现代电子产品对紧凑设计的需求。
应用场景
基于其优异的特性，6N137-X007T广泛应用于以下领域：
工业自动化：在工控设备中，此光耦可用于信号隔离和状态反馈，有效地提高系统的安全性和可靠性。
数据通讯：适合用于数据传输线路，实现高性能的信号隔离，从而防止信号干扰。
电源管理系统：可用于开关电源中的反馈电路，以确保在不同电压之间进行安全且可靠的数据传输。
信号处理设备：常被应用于需要实时数据传输和处理的电子产品中，确保高效和快速的信号转换。
总结
6N137-X007T光耦合器凭借其高速数据传递、优异的电压隔离和宽广的工作温度范围，成为现代电子产品中不可或缺的元件。凭借Vishay（威世）的优质制造工艺和可靠性，该产品在多种应用中均能提供可靠的信号隔离解决方案，是设计人员在挑选光耦合器时一个卓越的选择。
