2SC5200N(S1,E,S)

2SC5200N(S1,E,S) 产品概述

概述

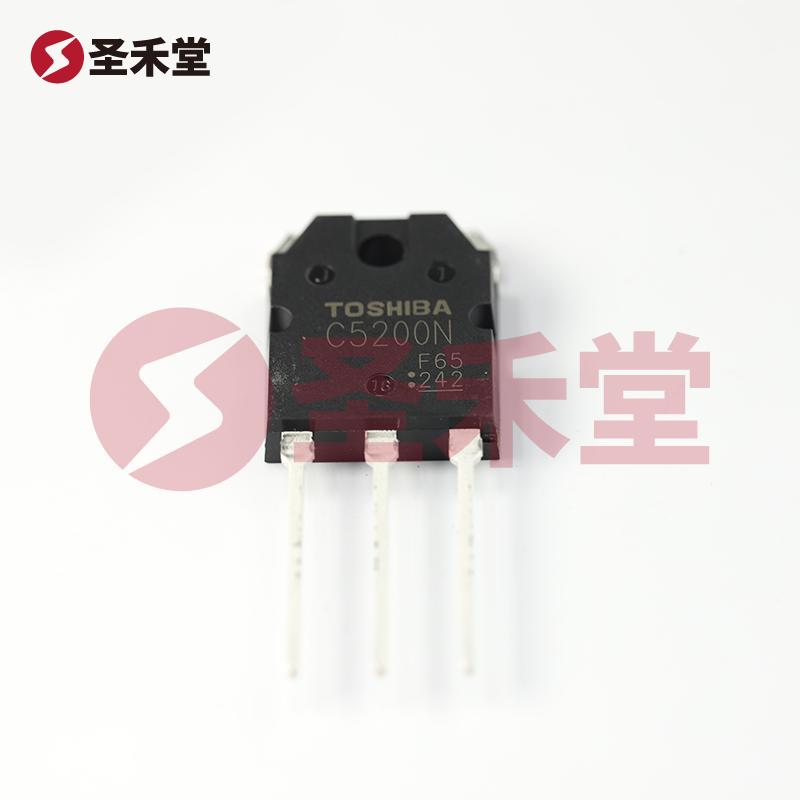

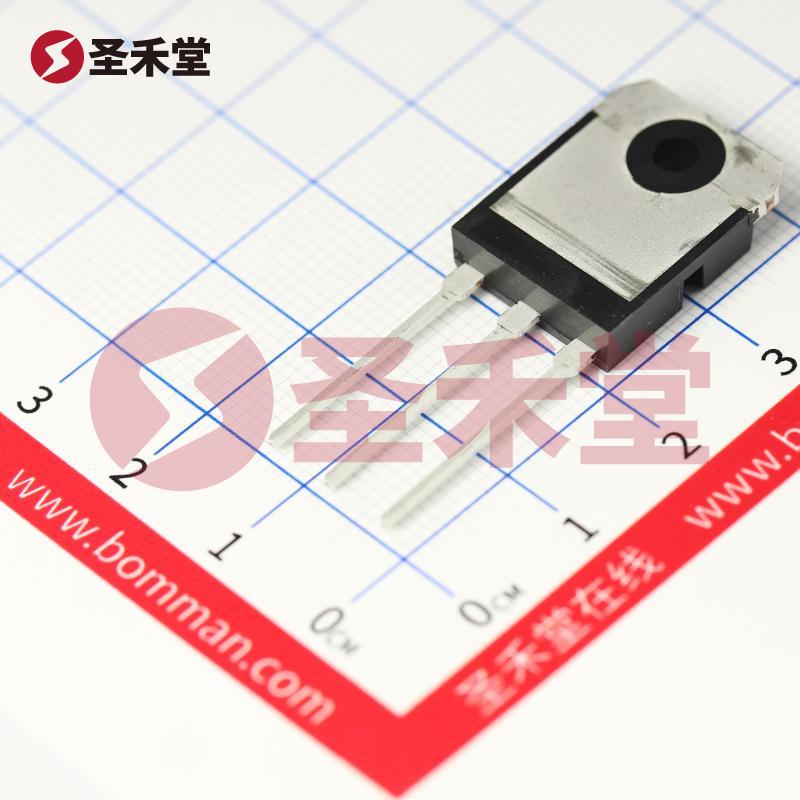

2SC5200N(S1,E,S) 是一款由东芝（TOSHIBA）生产的高功率NPN晶体管，广泛用于高频开关应用和音频放大器等领域。它以其优异的电气特性和出色的热管理能力，成为电源和音频放大电路设计的理想选择。该器件的设计旨在提供高效能和可靠性，满足现代电子设备对功率与效率的严格要求。

主要特性

• 封装类型：2SC5200N(S1,E,S) 采用TO-3P-3和SC-65-3两种封装类型，适用于通孔（THT）安装。这种封装方式有助于提高散热性能，增强器件的稳定性和可靠性。

• 电气特性：

  • 集射极击穿电压（Vceo）：该晶体管的最大集射极击穿电压达到230V，使其在高电压应用中非常可靠。
  • 最大集电极电流（Ic）：2SC5200N的最大集电极电流为15A，这意味着它可以承载较大的电流，适合推动高功率负载。
  • 功率处理能力：其最大功率可达到150W，使其能够在高功率应用中表现出色，尤其是在音频放大器中。
  • 电流增益（hFE）：在特定条件下（1A，5V），hFE的最小值为80，确保了良好的放大性能，适合用于音频和开关电路。
  • 饱和压降（Vce(sat)）：当集电极电流为800mA和8A时，Vce饱和压降最大值为3V，这一特性将有助于降低功率损耗，提高整体效率。
  • 截止电流（ICBO）：集电极截止电流的最大值为5µA，这意味着在关态时能有效减少漏电流，提升电路的整体效率。

工作环境

• 工作温度：2SC5200N设计的工作温度范围为-55°C至150°C，具备出色的耐热能力，使其能够在恶劣的工作环境中稳定运行。
• 频率特性：该器件具有30MHz的跃迁频率，使其适用于要求快速开关的高频应用。

应用领域

因其出色的功率处理能力和电气特性，2SC5200N(S1,E,S) 在多个领域都展现出广泛的应用潜力：

• 音频放大器：适用于高保真音频放大器和音响设备，能够提供高功率输出，同时保持音质清晰。
• 开关电源：在开关电源中使用，能够高效地管理电能，有助于提升整体系统的效率和稳定性。
• 电机驱动：适合用于电机驱动应用，可以控制高功率电机的运行，提升工业机器和自动化设备的性能。

结论

总体而言，2SC5200N(S1,E,S) 是一款高性能NPN晶体管，其卓越的电气特性、可靠的工作温度范围和高功率处理能力，使其成为广泛应用于电子设计和工程的优选器件。无论是在音频放大、开关电源，还是在高功率电机驱动领域，这款晶体管都提供了极高的性能保障。使用此产品的设计师可以在确保性能的同时，优化其设计方案，从而实现更高的质量和效率。
