1206L035/16YR

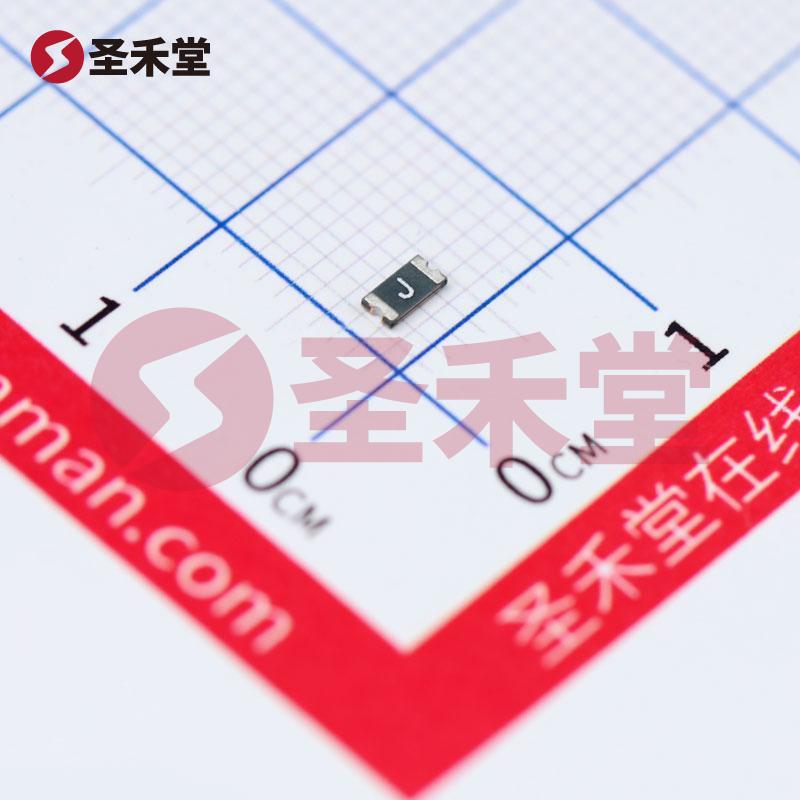

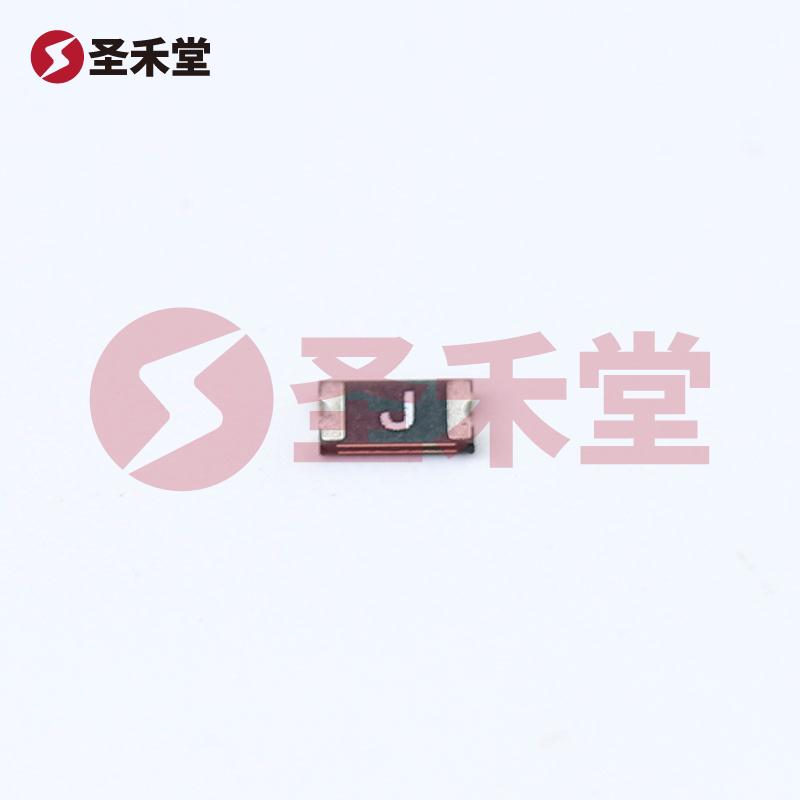

产品概述：1206L035/16YR 聚合物 PTC 自恢复保险丝

一、产品简介

1206L035/16YR 是 Littelfuse（美国力特）公司推出的一款聚合物 PTC（正温度系数）自恢复保险丝，专为提供过流保护而设计。该保险丝采用表面贴装封装型号，符合 1206（3216 公制）尺寸标准，具有良好的电气性能和耐环境性，适合在多种应用场合下使用。其工作温度范围为 -40°C 到 85°C，使其能够在极端环境中正常工作。

二、主要规格

• 工作温度: -40°C 至 85°C
• 最大工作电压: 16V
• 最大电流: 100A
• 保持电流 (Ih): 350mA（最大值）
• 跳断电流 (It): 750mA
• 跳断电阻值: 1.2Ω（最大值）
• 初始电阻值: 300mΩ（最小值）
• 最大动作时间: 100ms
• 封装类型: 1206（3216 公制），凹陷
• 尺寸: 3.20mm x 1.65mm x 0.75mm（长 x 宽 x 厚）

三、功能和工作原理

聚合物 PTC 自恢复保险丝利用聚合物材料的特点，能够在过流情况下提供有效的保护。当电流超过设定的跳断电流（750mA）时，保险丝内的电阻会显著增加，快速限制通过的电流，从而保护下游电路。当故障消除后，设备会逐渐恢复到正常工作状态，此时保险丝内的电阻会降低，电流可以再次流动。

与传统的玻璃保险丝相比，1206L035/16YR 具备自恢复的优点，意味着在设备没有进行更换的情况下，用户可以快速恢复设备的正常运行，降低维护成本和停机时间。

四、应用场景

1206L035/16YR 聚合物 PTC 自恢复保险丝广泛应用于电子设备的过流保护，尤其是以下几种场景：

1. 消费电子: 如智能手机、平板电脑、笔记本电脑等个人电子产品。
2. 家电: 冰箱、洗衣机、微波炉等家用电器的过流保护。
3. 汽车电子: 汽车音响、导航系统等汽车用电子设备。
4. 网络设备: 路由器、交换机等网络配件的保护。
5. 医疗器械: 医疗设备中的电源保护。

五、安装与使用

该产品采用表面贴装技术（SMD），易于在自动化生产线上进行安装，减少了人工操作时间，适合大规模生产。安装时应遵循相关焊接规范，以确保良好的电连接与散热性能。同时，设计电路时应考虑到电流参数与保险丝的额定值，以便提供最佳的保护效果。

六、总结

1206L035/16YR 聚合物 PTC 自恢复保险丝是一个高效、可靠的过流保护解决方案，结合了优异的电学特性与适应各种工作环境的功能，能够为多种电子产品提供关键的安全保障。随着消费电子和智能化设备的日益普及，自恢复保险丝在现代电子设计中的重要性愈加凸显，是电子设计工程师的理想选择。
