AO4419

AO4419 产品概述

一、基本信息

AO4419是一款高性能的P沟道场效应晶体管（MOSFET），专为低电压高电流应用设计，广泛应用于开关电源、直流电机驱动和高效能负载控制等领域。这款MOSFET的主要参数包括最大漏源电压（Vdss）为30V，连续漏极电流（Id）为9.7A（在25°C环境温度下），其漏源导通电阻（Rds(on)）在9.7A和10V电压下为20mΩ。该产品的最大功率耗散为3.1W，在25°C环境下具有良好的功率处理能力。

二、主要特性

1. Vdss（漏源电压）： AO4419支持最高可达30V的漏源电压，适用于多种电压等级的电源设计。这使得它能够在多种应用中表现出卓越的稳定性和可靠性。

2. Id（连续漏极电流）： 在25°C的条件下，AO4419能够承受高达9.7A的连续漏极电流。这使得它在负载变化较大的场合中表现良好，在高速开关应用中表现出色。

3. Rds(on)（导通电阻）： 在工作状态下，AO4419的导通电阻为20mΩ，这是一个相对较低的值，表明它在导通状态下具有较小的功耗和发热量，从而提高了整体系统的效率。

4. 栅源阈值电压（Vgs(th)）： AO4419的栅源极阈值电压为2.7V @ 250μA，这意味着它能在较低的栅压下开启，有助于降低驱动电路的功耗和简化设计。

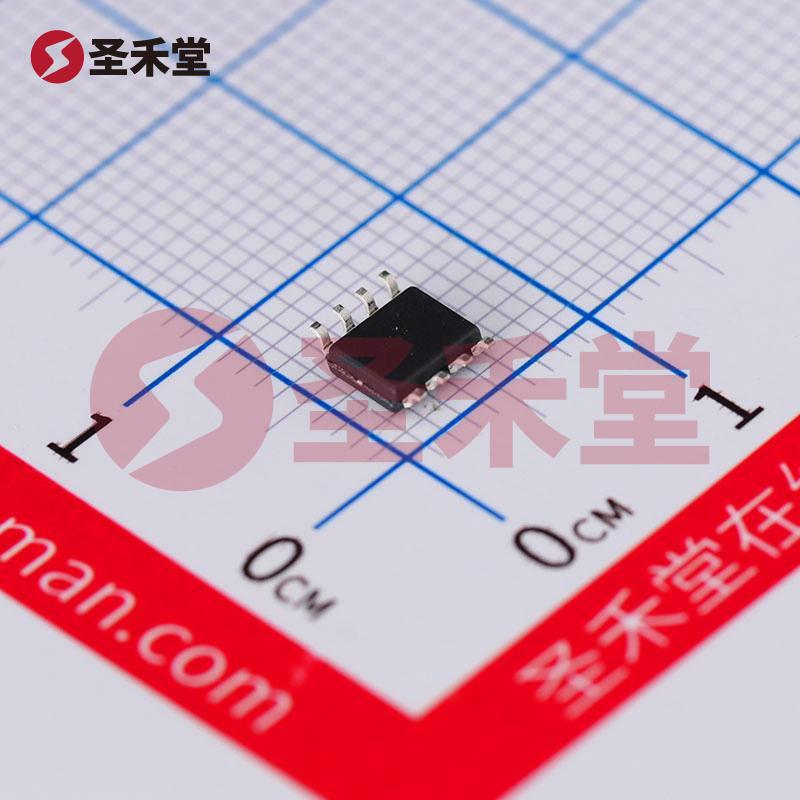

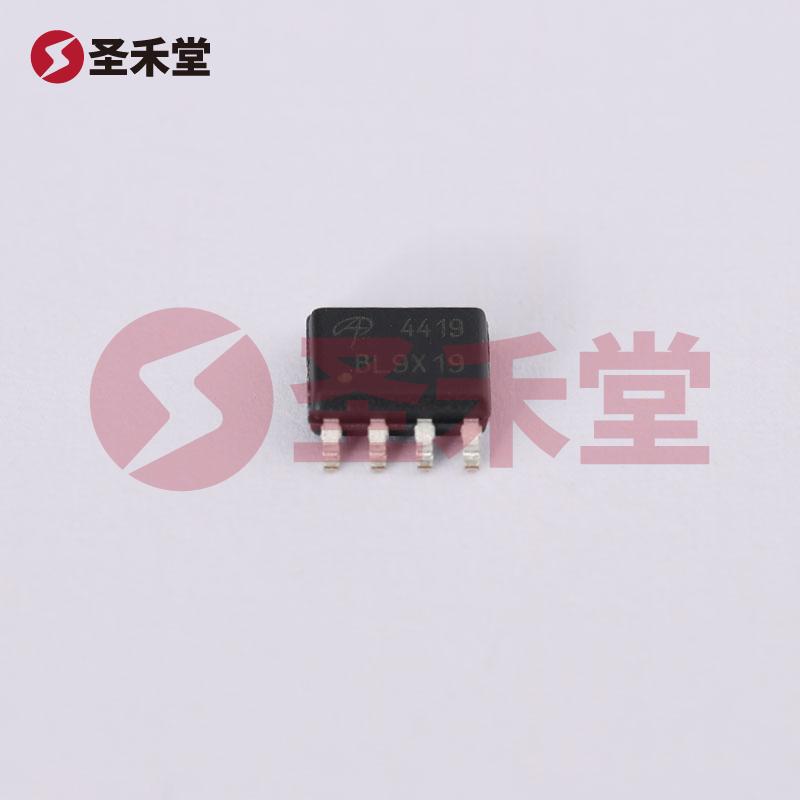

5. 封装类型： AO4419采用SOIC-8封装，这种封装小巧且易于焊接，适应性强，能够有效节省PCB空间，适合现代电子产品的需求。

6. 散热能力： 最大功率耗散为3.1W，使AO4419在一定的环境条件下能够有效地处理功率，保证其良好的工作状态，同时也能够通过合适的散热措施延长器件的使用寿命。

三、应用领域

AO4419以其出色的电气特性和结构设计，广泛适用于以下应用领域：

1. 开关电源（SMPS）： AO4419可用作开关电源中的开关管，负载变化时表现稳定，功耗损失低，有效提高了转换效率。

2. 直流电机控制： 在直流电机控制电路中，AO4419可提供稳定的开关功能，广泛应用于电动工具和家用电器等。

3. 充电器和电源管理： AO4419在各种充电器和电源管理电路中充当高开关频率的开关元件，能够提高整体系统的效率。

4. 负载开关和重载保护： 在负载开关应用中，AO4419能够在负载瞬时变化时提供可靠的开关，保护下游电路不受过载影响。

5. 工业自动化设备： AO4419的稳定性和高效率使其适用于工业控制领域，各类自动化设备中的电源控制模块。

四、总结

AO4419是一款性能优越的P沟道MOSFET，具备多种优良特性，如较低的导通电阻、较高的承载电流和适中的功率损耗等，使其在多个电子应用中表现出色。得益于其小巧的SOIC-8封装以及良好的电气特性，AO4419极大地方便了各种电子设备的设计。无论在通信、工业、消费电子还是汽车电子领域，AO4419都能为工程师提供一种可靠且高效的解决方案。
