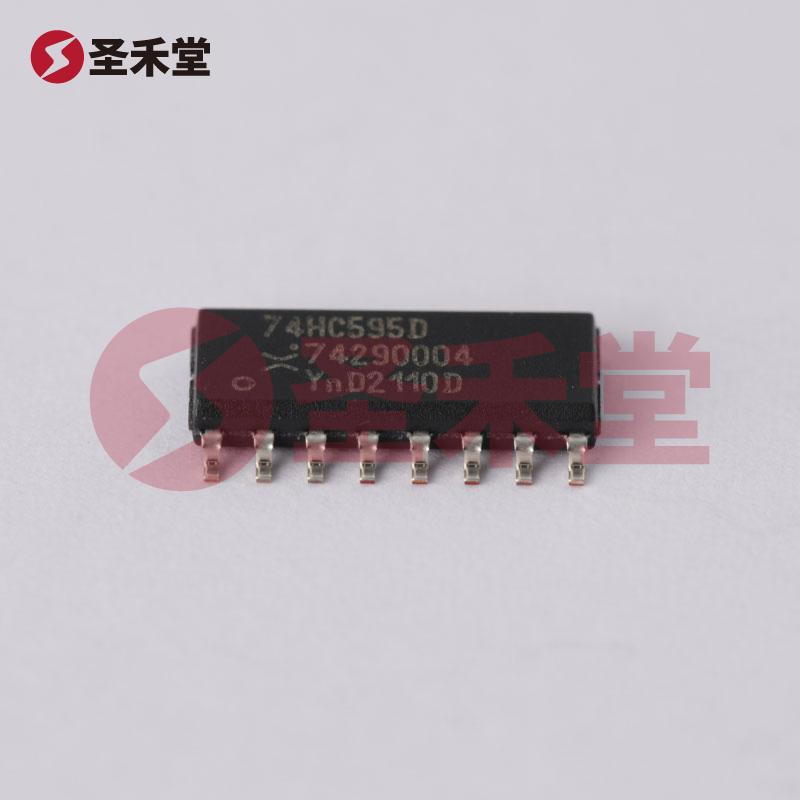

74HC595D,118

产品概述：74HC595D, 118 晶体管移位寄存器

一、产品简介

74HC595D,118是一款高性能的8位串行至并行移位寄存器，属于74HC系列逻辑电路。该产品由安世半导体（Nexperia）制造，广泛应用于数字电路设计中。它以高效的数据处理能力和灵活的接口而受到广泛关注。

二、基本参数

• 逻辑电路系列：74HC
• 逻辑类型：移位寄存器
• 电路/元件数：1
• 输入数/每元件位数：8位
• 工作电压范围：2V ~ 6V
• 输出类型：三态
• 工作温度范围：-40°C ~ 125°C
• 安装类型：表面贴装型
• 封装/外壳：16-SOIC（0.154"，3.90mm 宽）

三、功能与特性

74HC595D,118具有多个显著的优点和特点：

1. 串行至并行转换：该移位寄存器能够将串行输入数据转化为并行输出，显著提升数据处理的灵活性和速度。适合在需要将多个信号从串行方式转化为并行方式的应用中使用。

2. 三态输出：这一设计使得多个设备能够连接到同一条数据总线上，避免冲突和数据错误。输出可被设置为高、电平低或高阻状态，根据系统的需求进行灵活的配置。

3. 宽电压范围：74HC595D的工作电压范围为2V至6V，使其适应各种标准逻辑电平的数字电路，更加灵活，同时兼容不同的功率供电方案。

4. 广泛的工作温度范围：其工作温度范围为-40°C至125°C，可以在各种严苛的环境条件下稳定工作，适合于工业控制、汽车电子等领域。

四、应用场景

74HC595D广泛应用于以下几个领域：

1. LED点阵显示：在LED驱动中，可以通过74HC595实现对多个LED的控制，一次性发送数据并通过并行输出控制各个LED的亮灭状态。

2. 数据扩展：在微控制器或单片机中，可以利用74HC595扩展输出端口，满足更多外设的连接需求，这在资源受限的情况下尤为重要。

3. 音响设备：在音频处理器中，74HC595可用于控制音频信号的路由，调节音量、小节及其他参数。

4. 通信设备：在数据通信中，74HC595可通过其串行接口，将信息以串行形式传输，以节省引脚数量，提高系统的集成度。

五、设计与封装

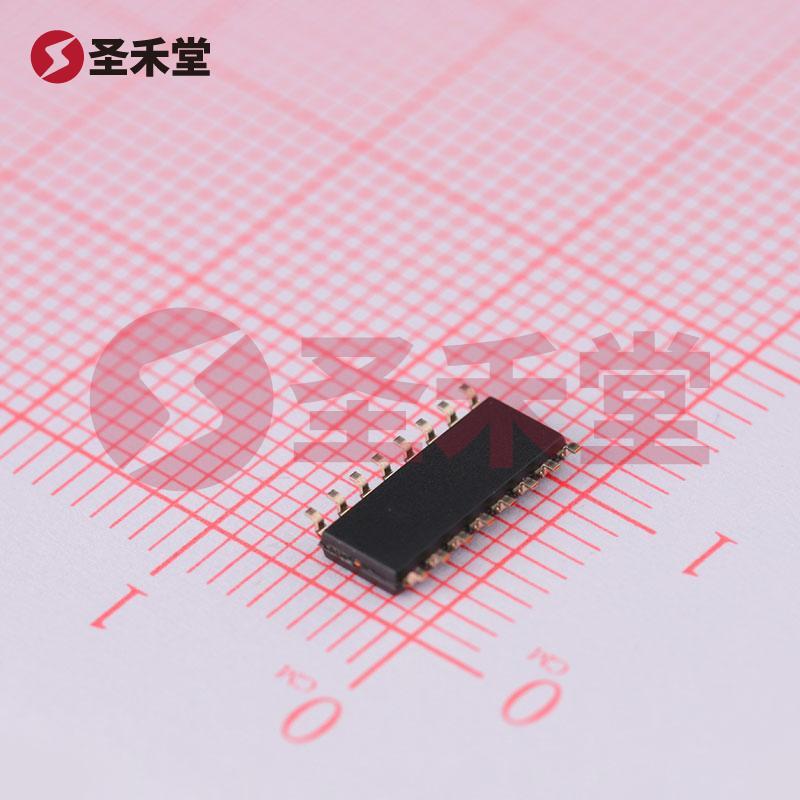

74HC595D采用16-SO（Small Outline）封装，便于表面贴装，适合于高密度的电路板设计。这一封装形式不仅提高了安装的便利性，而且优化了空间的使用，是现代电子产品设计中的重要选择。

六、时序特性与电气特征

74HC595D具有优良的时序特性，能够实现快速的数据传输与处理。具体的时序需求需参考相应的技术手册，设计者可在此基础上进行系统设计与验证。

七、总结

74HC595D,118以其卓越的性能和广泛的应用场景，成为数字电路设计中不可或缺的元器件。无论是在小型消费电子产品还是复杂的工业控制系统中，它都展现出良好的可靠性和适用性，为工程师们提供了更高效的解决方案。选择74HC595D，无疑是推动数字技术发展的重要一步。
