输出电压(最小值/固定) | 0.8V | 可输出电流 | 1.2A |
开关工作频率 | 1.5MHz | 输出类型 | Adjustable |
输出电压的路数 | 1 | 最小输入电压 | 3V |
最大输入电压 | 26V | 电源拓扑结构 | Buck |
同步整流与否 | No | 功能类型 | Step-Down |
输出配置 | Positive |

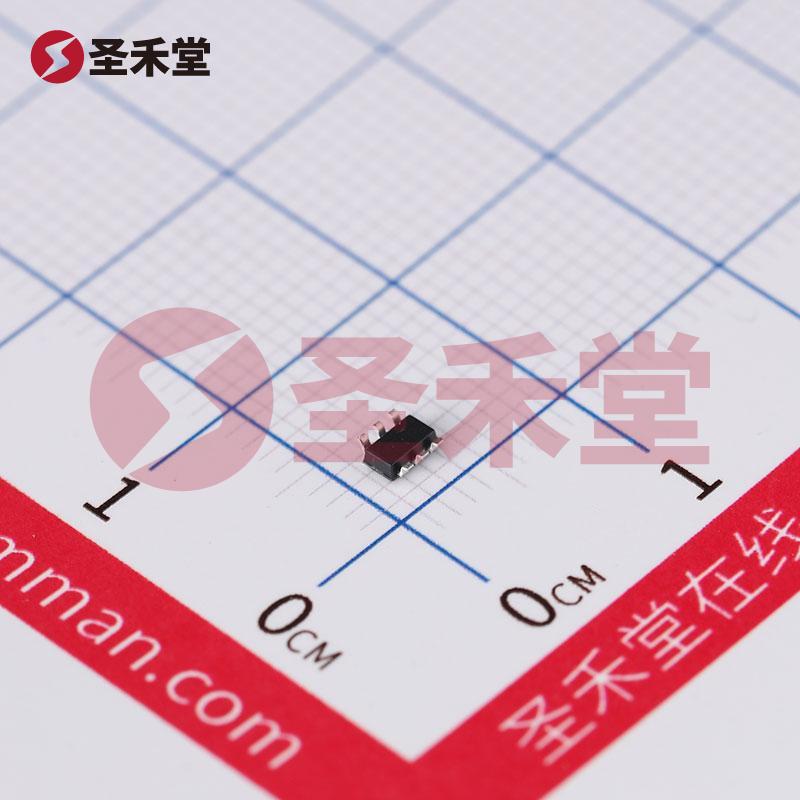

AOZ1280CI 是由 AOS 研发的一款高效 DC-DC 降压电源管理芯片,专为满足各种电源需求而设计。该芯片采用了 SOT-23-6 封装,具有高度集成、体积小巧的特点,适合在空间受限的应用场合中使用。AOZ1280CI 的设计旨在提供稳定的输出电压及高效的电源转换,适合广泛的消费电子、工业电源和通信设备等领域的应用。
输出电压: AOZ1280CI 可调输出电压范围为 0.8V 至 26V,能够支持各种不同的负载需求。此外,其可调特性使设计工程师能够根据具体应用选择合适的输出电压,提升灵活性。
可输出电流: 该芯片可提供最高 1.2A 的输出电流,能够满足大部分低功率设备的电力需求。这使得 AOZ1280CI 成为驱动传感器、微控制器和小型电机的理想选择。
开关工作频率: AOZ1280CI 具有高达 1.5MHz 的开关工作频率,使得其在转换效率上表现优异,同时减少外部元件的体积和数量。较高的开关频率允许更小的电感和电容器从而简化了设计,降低了整体成本。
输入电压范围: AOZ1280CI 支持宽范围的输入电压,从 3V 到 26V,能够兼容多种电源环境。这种灵活性使其能够在多种电源条件下稳定工作,适应不同的应用场景。
电源拓扑结构: AOZ1280CI 采用 Buck(降压)拓扑结构,专门设计用于降低输入电压以供给负载。Buck 转换器以其高效率和较低的功耗,在现代电源设计中具有重要地位。
同步整流: 该产品不支持同步整流,这使得它在一些高频率和高效率应用中较为适合。尽管同步整流在很多情况下可以提升转换效率,但 AOZ1280CI 的设计依然能达到优良的性能。
输出配置: AOZ1280CI 的输出配置为正极输出,符合大多数电子设备的设计要求,简化了电路设计。
由于其多样化的参数配置,AOZ1280CI 在多个行业中的应用前景十分广泛:
AOZ1280CI DC-DC 电源芯片凭借其高效的电源管理能力、宽输入电压范围和灵活的输出选择,成为了设计工程师在开发各种电子产品时值得信赖的选择。无论是在消费电子、工业自动化还是通信领域,其稳定的性能和便于集成的特性必定能够满足现代电源系统不断变化的需求。随着科技的发展,AOZ1280CI 的应用前景依然光明,值得投资和研发。
