漏源电压(Vdss) | 60V | 连续漏极电流(Id)(25°C 时) | 46A(Tc) |
漏源导通电阻 | 9.5mΩ @ 20A,10V | 栅源极阈值电压 | 2.4V @ 250uA |
最大功率耗散(Ta=25°C) | 59.5W(Tc) | 类型 | N沟道 |

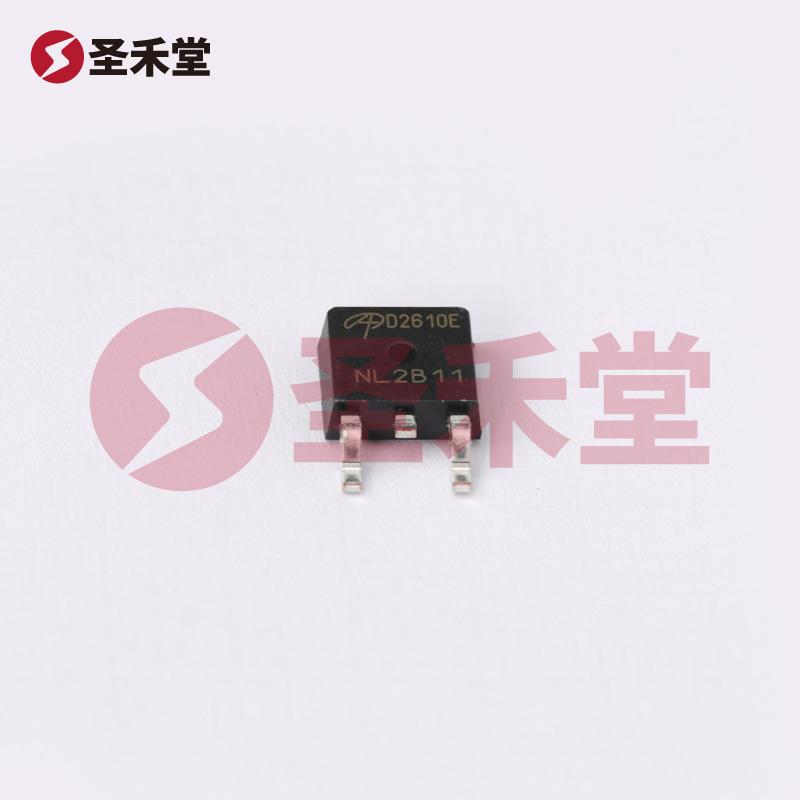

AOD2610E是一款高性能的N沟道MOSFET,具有优异的电气特性和可靠性,广泛应用于电力转换、开关电源、电动机驱动和电路保护等多种场合。其主要参数包括漏源电压(Vdss)60V、连续漏极电流(Id)46A(在25°C环境下)、漏源导通电阻为9.5mΩ(在20A、10V条件下),以及最大功率耗散为59.5W(在25°C环境下)。AOD2610E采用TO-252封装,具有良好的散热性能和易于安装的特点,适合高密度电子应用。
漏源电压(Vdss): AOD2610E的漏源电压最高可达60V,这使其适用于高电压应用场景。在实际应用中,确保MOSFET在其额定电压范围内工作至关重要,以避免因过电压导致的损坏。
连续漏极电流(Id): 在25°C的条件下,AOD2610E可以承受最高46A的持续漏极电流。这一特性使其能够在高负载条件下稳定工作,非常适合中到高功率的驱动电路。
漏源导通电阻: 低达9.5mΩ的导通电阻是AOD2610E的一大优势,这有助于降低在开关状态下的功耗,并提高整体效率。低导通电阻能够降低发热,提高MOSFET的工作稳定性。
栅源阈值电压: AOD2610E的栅源阈值电压为2.4V@250μA,这意味着在这个电压以上,该器件即可开始导通。这一特性为驱动电路的设计提供了灵活性,尤其在需要低电压驱动的应用中表现出色。
最大功率耗散: 在25°C的环境中,AOD2610E的最大功率耗散为59.5W。合理的散热设计能够充分利用这个功率耗散能力,使得该MOSFET能够在高负载条件下安全运行。

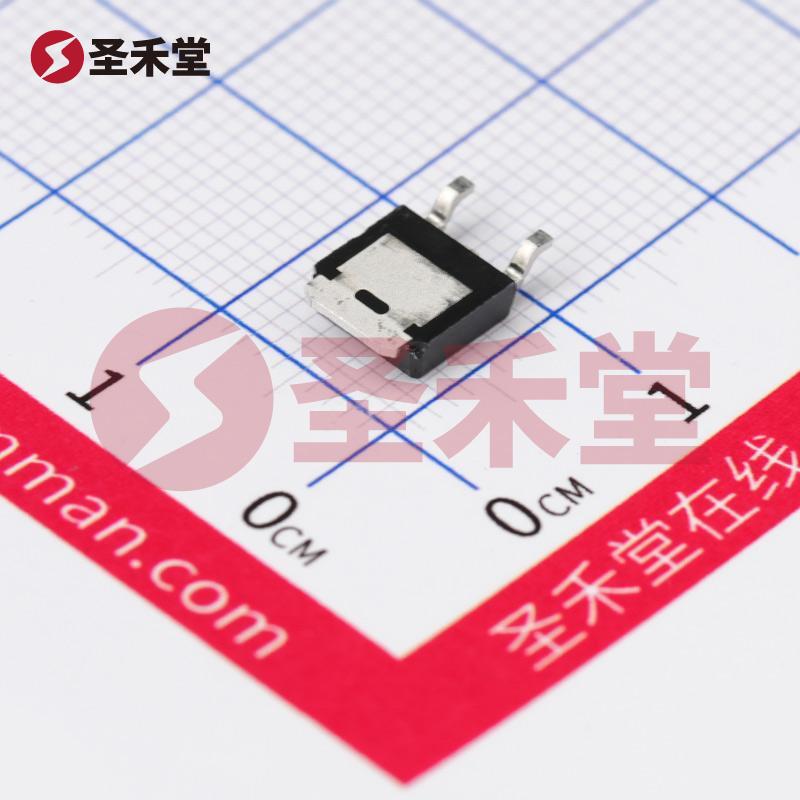

AOD2610E采用TO-252(DPAK)封装,具有较大的散热面积,便于在实际应用中实现高效散热。该封装的特点是封装尺寸适中,适合表面贴装技术(SMT),提高了设备的组装效率和稳定性。良好的散热效果对于延长器件寿命和提升系统可靠性至关重要。
AOD2610E的特性使其在多个领域发挥着重要作用,包括:
开关电源: 在DC-DC转换器和AC-DC电源适配器中,AOD2610E能够高效地进行电源管理,降低能量损耗。
电动机驱动: 在电动工具、电动车和工业电动机驱动系统中,AOD2610E可作为功率开关,提供高效的电流控制。
电源管理: 在各种电子设备中,AOD2610E能够担任电源开关或负载开关的角色,实现电源的高效开关与控制。
电路保护: 在过压和短路保护电路中,AOD2610E的高承载能力与快速开关特性能够有效延长电路的安全性与可靠性。
AOD2610E是一款非常适合高效能和高可靠性需求的N沟道MOSFET,凭借其卓越的电气性能,广泛的应用领域和优秀的散热设计,成为电子设计工程师和研发人员的理想选择。选择AOD2610E,将为您的项目提供更高的效率和更强的稳定性,助力更具竞争力的产品开发。
