74LVC2G14GW,125
74LVC2G14GW,125参数
| 电源电压 | 1.65V ~ 5.5V | 工作温度 | -40℃~+125℃ |
| 电流 - 输出高，低 | 32mA、32mA | 逻辑电路的归属系列 | 74LVC |
| 逻辑类型 | 反相器 | 电路/元件数 | 2 |
| 输入数/每元件位数 | 1 | 静态电流（最大值） | 4uA |
| 额外特性 | 施密特触发器 | 不同 V，最大 CL 时的最大传播延迟 | 4.3ns @ 5V，50pF |
| 电路数 | 2 | 输入数 | 2 |
| 特性 | 施密特触发器 | 电压 - 供电 | 1.65V ~ 5.5V |
| 电流 - 静态（最大值） | 4µA | 电流 - 输出高、低 | 32mA，32mA |
| 逻辑电平 - 低 | 0.25V ~ 1.2V | 逻辑电平 - 高 | 1.5V ~ 3.6V |
| 不同 V、最大 CL 时最大传播延迟 | 4.3ns @ 5V，50pF | 安装类型 | 表面贴装型 |
| 供应商器件封装 | SOT-363 | 封装/外壳 | 6-TSSOP，SC-88，SOT-363 |
74LVC2G14GW,125手册
74LVC2G14GW,125概述
产品概述：74LVC2G14GW,125
74LVC2G14GW,125 是一款由 Nexperia（安世半导体）生产的高性能数字集成电路，属于 74LVC 系列。该产品主要功能为反相器，集成了两个施密特触发器通道，旨在提供高效、快速的逻辑电平转换。这款反相器极为适合用于需要高电平转换精准度和抗噪声性能的各种电子电路和系统。
主要特点
宽电源电压范围： 74LVC2G14GW,125 支持电源电压从 1.65V 到 5.5V 的工作范围，这使得它能够在多种逻辑电平环境下正常工作，从低功耗应用到高电压需求的电路均可广泛应用。
宽工作温度范围： 产品的工作温度范围为 -40℃ 到 +125℃，这使得 74LVC2G14GW,125 适用于工业和汽车等要求严格的环境中，能够在极端条件下可靠操作。
低静态电流： 该器件在静态状态下的最大电流仅为 4µA，这极大地降低了功耗，尤其适用于便携式和电池供电的设备。
高输出能力： 74LVC2G14GW,125 的输出高电流和低电流均为 32mA，能够驱动负载，同时确保良好的信号完整性和快速响应。
逻辑电平特性： 在 74LVC2G14GW,125 的操作中，逻辑电平的定义尤其重要：
- 低逻辑电平范围为 0.25V 至 1.2V；
- 高逻辑电平范围为 1.5V 至 3.6V。 这使得器件在不同的输入信号下能够有效地识别逻辑状态，确保可靠的数字信号处理。
传播延迟： 在 5V 的条件下，最大CL为50pF的情况下，产品的最大传播延迟为 4.3ns。这意味着它可以在高频应用中快速响应，使其适合用于高速数字电路。

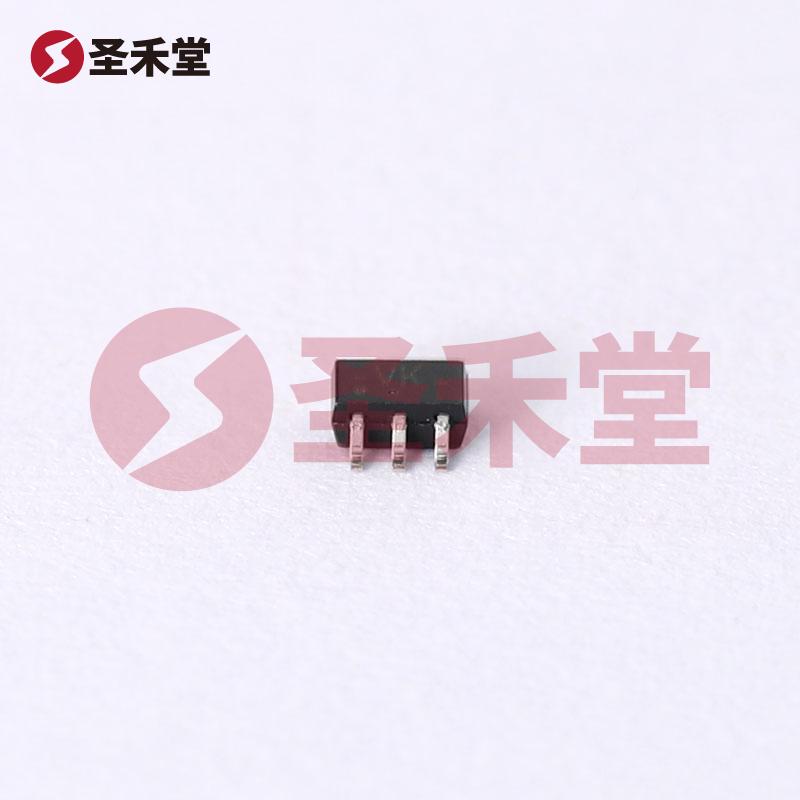

封装形式： 74LVC2G14GW,125 采用 SOT-363 表面贴装型封装，这种紧凑的封装设计非常适合现代小型化电路设计，能够有效节约PCB空间，同时也方便自动化插装。
应用场景
74LVC2G14GW,125 适用于多种应用场景，具体包括但不限于：
- 通信设备：例如，卫星通讯、基站设备，需处理多种电平信号；
- 工业控制：在工业自动化管理系统中，作为信号的转换和处理单元；
- 消费电子：如便携式设备、智能手机和其他移动设备的逻辑电平转换；
- 汽车电子：在汽车控制系统中，作为安全和可靠的信号回路的一部分；
- 医疗设备：在生命监测和其他关乎安全的医疗设备中，确保信号的准确传输。
结论
总体来看，74LVC2G14GW,125 是一个功能强大且灵活的逻辑反相器，在现代电子设计中具有广泛的应用潜力。它的高输出能力、低功耗、宽电源和温度范围、紧凑的封装以及极快的响应时间，使其成为各种数字电路设计的理想选择。无论是在商业级应用还是工业及汽车电子的高要求环境中，74LVC2G14GW,125 都是解决方案的重要组成部分。
