开关电路 | SP4T | 多路复用器/解复用器电路 | 4:1 |
电路数 | 2 | 导通电阻(最大值) | 150 欧姆 |
通道至通道匹配 (ΔRon) | 6 欧姆 | 电压 - 电源,单 (V+) | 2V ~ 10V |
电压 - 供电,双 (V±) | ±1.5V ~ 5V | 开关时间 (Ton, Toff)(最大值) | 58ns,48ns |
-3db 带宽 | 180MHz | 沟道电容 (CS(off),CD(off)) | 3.5pF |
电流 - 漏泄 (IS(off))(最大值) | 2µA | 串扰 | -60dB @ 1MHz |
工作温度 | -40°C ~ 125°C(TA) | 安装类型 | 表面贴装型 |
封装/外壳 | 16-SOIC(0.154",3.90mm 宽) | 供应商器件封装 | 16-SO |

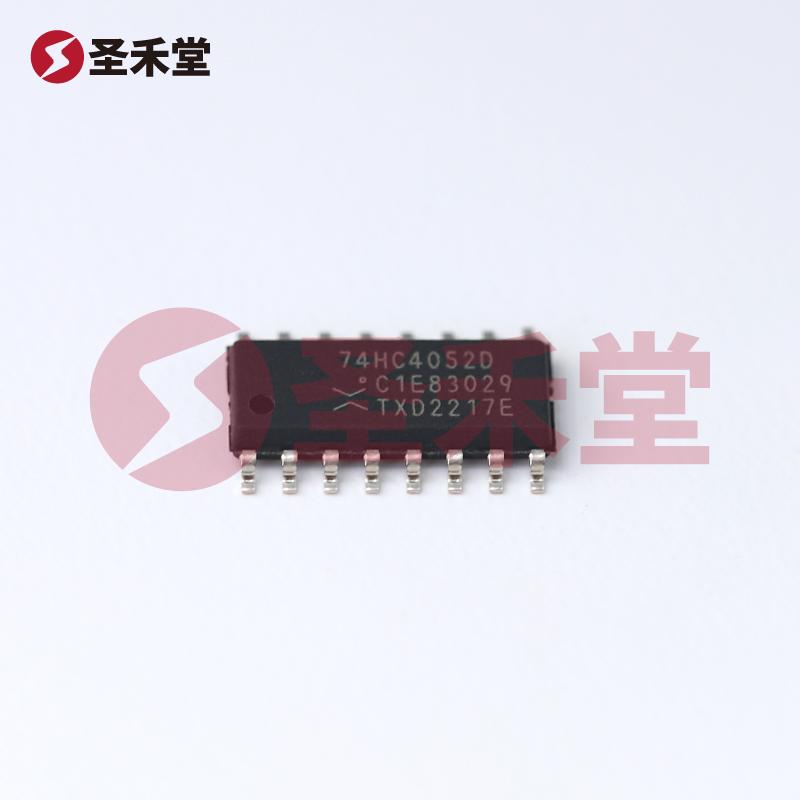

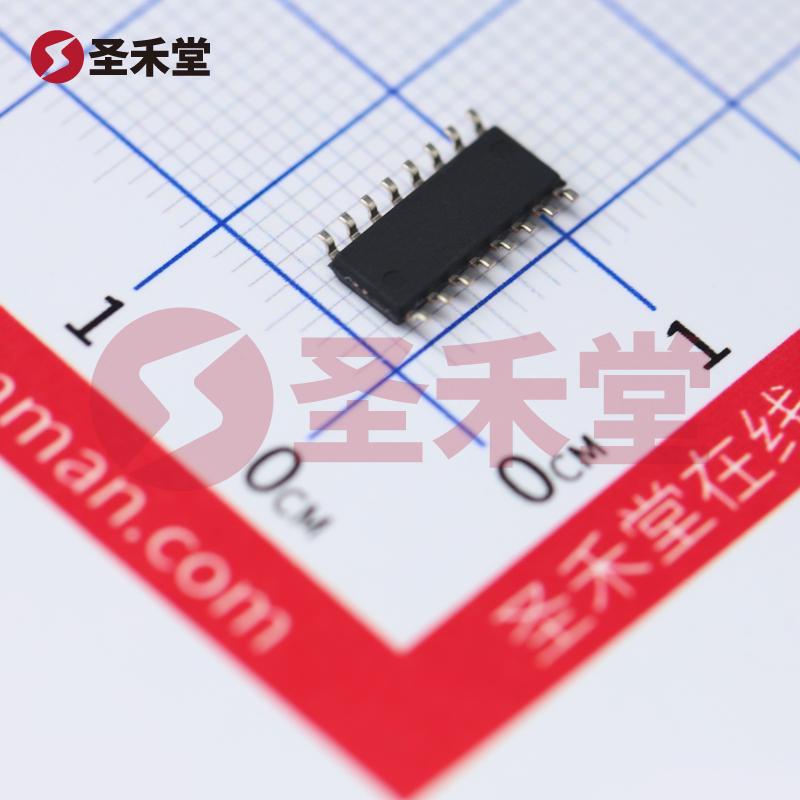

74HC4052D,653 是一款高性能的多路复用器/解复用器,属于经典的74系列逻辑芯片。该设备采用先进的CMOS工艺,具有低功耗、快速开关速度和宽工作电压范围,使其在各种现代数字电路应用中都能够发挥出色的性能。安世(Nexperia)作为该产品的生产厂家,确保了其高质量和可靠性,是电子设计工程师和开发者的理想选择。
多路复用功能:74HC4052D具备4:1的多路复用/解复用能力。这使得该芯片能够在单个封装中接收来自四个输入的信号,并选择其中一个输出,极大地提高了系统的灵活性和可扩展性。
开关电路配置:该芯片支持SP4T(单极四通道)开关配置,能够在多种应用中有效切换信号路径,适用于各种信号处理和通信系统。
高带宽性能:该设备拥有高达180MHz的-3dB带宽,能够满足高频信号传输需求,确保在数据采集、视频处理等高速数字信号应用中的表现。
低导通电阻和高通道匹配:最大导通电阻为150Ω,通道至通道匹配(ΔRon)为6Ω,能够有效降低信号衰减和失真,保证信号的完整性,对高精度信号处理尤为重要。
低漏电流:在关断状态下,最大漏电流仅为2µA,降低了功耗,适用于便携式设备。
广泛的工作温度范围:该器件的工作温度范围为-40°C至125°C,适合于多种恶劣环境下的应用,能够确保稳定的性能。
小型封装:74HC4052D采用16-SOIC封装(0.154",3.90mm宽),便于集成于各种电路板设计中,节省空间,提高整体系统的集成度。
优异的串扰特性:在1MHz频率下的串扰达到了-60dB,确保在多路信号处理时,各通道之间的干扰极小,维护了信号的独立性和清晰度。
由于其独特的参数特性,74HC4052D,653 是许多应用的理想选择,包括但不限于:
74HC4052D,653 作为一款高效的多路复用器/解复用器,凭借其出色的性能特性和广泛的适用性,已成为许多现代电子设计中的核心组件。其低功耗、高速度和优良的信号完整性,为工程师带来了设计灵活性与效率。无论是在专业应用还是更广泛的消费电子领域,74HC4052D都展现出其独特的价值。
