输出类型 | 推挽式 | 每个元件位数 | 8 |
安装类型 | 表面贴装型 | 工作温度 | -40°C ~ 125°C |
功能 | 串行至并行 | 元件数 | 1 |
电压 - 供电 | 2V ~ 6V | 逻辑类型 | 移位寄存器 |

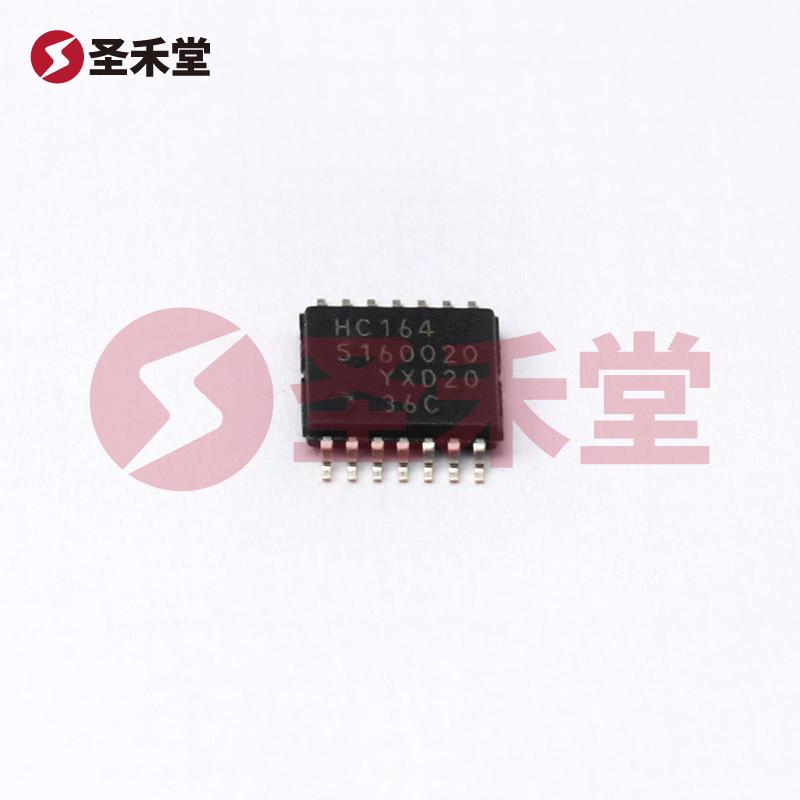

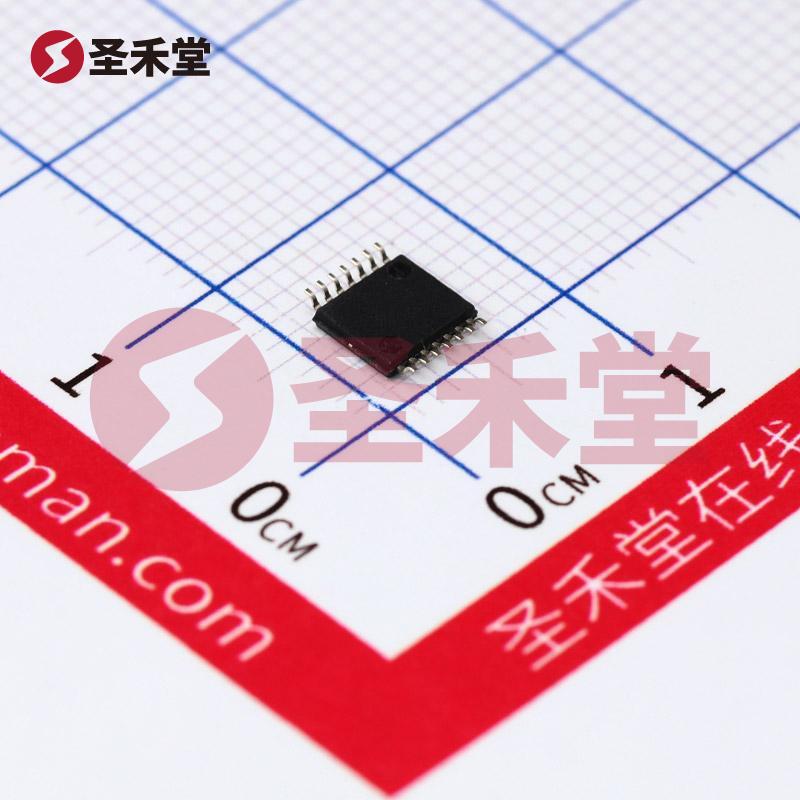

74HC164PW,118 是一款来自安世(Nexperia)的8位移位寄存器,采用14-TSSOP封装,具有出色的性能和高度的集成度。这款元件实现了串行至并行的数据转换,采用推挽式输出类型,能够在-40°C至125°C的宽工作温度范围内稳定工作,适合多种严苛环境下的应用。
74HC164PW,118 主要功能是将串行输入数据转换为并行输出。这在许多电子设计中非常重要,尤其是在需要将数据从一个设备传输到另一个设备的场合。广泛应用于诸如LED驱动器、数据存储、线路控制及其他需要数据转换的数字电路中。
工作电压范围:该移位寄存器的供电电压范围为2V到6V,提供了与多种逻辑电路兼容的灵活性。它可以很容易地与低电压逻辑使用,支持更低功耗的设计。
输出类型:推挽式输出确保在输出高电平和低电平时具有良好的驱动能力,能够直接驱动多个负载而不会产生过大的功耗。这使得74HC164PW,118能够有效连接到LED等设备同时满足所需的响应速度。
逻辑类型:74HC164PW,118 属于高性能CMOS逻辑系列,具备高速和低功耗特性。这种逻辑结构使得元件在高速操作时仍然保持较低的功耗,适合长时间工作的小型设备。
位数:每个元件具有8个位的宽度,足以满足大多数应用的需要,例如可以轻松地将8位的数据字存储与处理。通过串行输入,用户可以逐位输入数据,并通过并行输出以高效且快速的方式实现数据传输。
安装类型:作为表面贴装型元件,74HC164PW,118符合现代电子设备对于小型化和精密化的要求。其紧凑的封装设计使得更高密度的电路设计成为可能,同时还可以降低PCB的占用空间。
74HC164PW,118广泛应用于多种电子设备,主要包括:
与其他移位寄存器相比,74HC164PW,118凭借其宽电压范围、高速性能和低功耗特性,适合更多实际应用场景。同时,Nexperia作为可靠的半导体制造商,其产品质量和技术支持也为用户提供了更多保障。
总结而言,74HC164PW,118 作为一款高性能的8位移位寄存器,凭借其广泛的应用和卓越的电气特性,成为工程师们解决串行与并行数据转换问题的理想选择。其推挽式输出和宽工作温度范围使其在多种电子产品设计中表现出色,具备极高的市场价值和应用潜力。
