74HC08D,653
74HC08D,653参数
| 逻辑电路的归属系列 | 74HC | 逻辑类型 | 与门 |
| 电路/元件数 | 4 | 输入数/每元件位数 | 2 |
| 工作电压 | 2V ~ 6V | 电路数 | 4 |
| 输入数 | 2 | 电压 - 供电 | 2V ~ 6V |
| 电流 - 静态（最大值） | 2µA | 电流 - 输出高、低 | 5.2mA，5.2mA |
| 逻辑电平 - 低 | 0.5V ~ 1.8V | 逻辑电平 - 高 | 1.5V ~ 4.2V |
| 不同 V、最大 CL 时最大传播延迟 | 15ns @ 6V，50pF | 工作温度 | -40°C ~ 125°C |
| 安装类型 | 表面贴装型 | 供应商器件封装 | 14-SO |
| 封装/外壳 | 14-SOIC（0.154"，3.90mm 宽） |
74HC08D,653手册
74HC08D,653概述

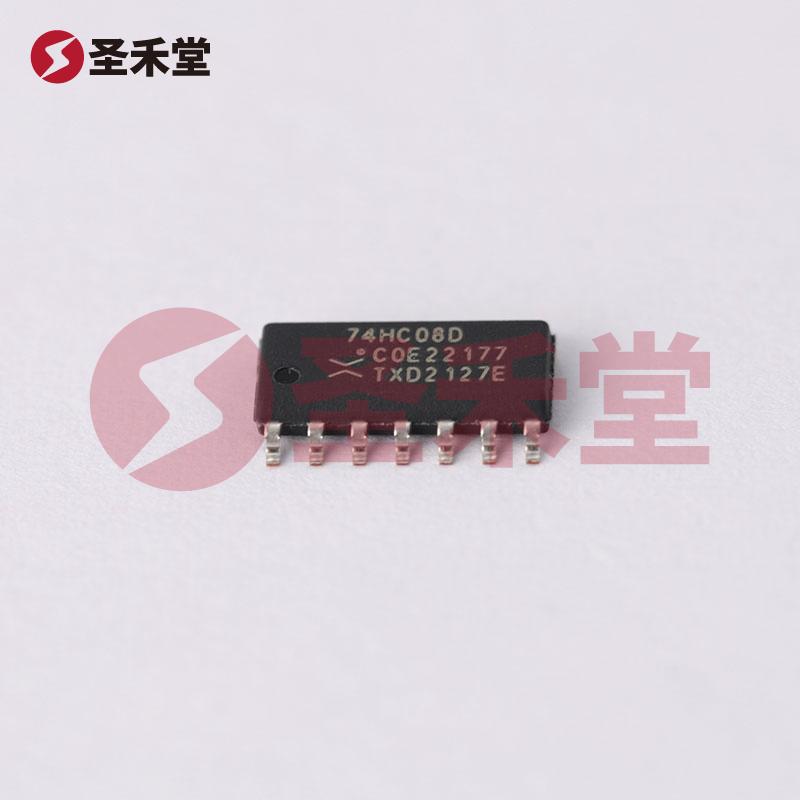

产品概述：74HC08D,653
引言
74HC08D,653 是一款高性能、低功耗的与门集成电路（IC），在数字电路设计中被广泛使用。它隶属于 74HC 系列，设计旨在提供经典的与逻辑功能，适用于各种电子应用。该元件采用 14-SOIC 封装，适合表面贴装技术，使其在选型时更加灵活。
主要特性
逻辑类型与功能： 74HC08D,653 是一个四通道与门电路，每个与门具有两个输入。这使得它能在各种逻辑运算中执行与操作，适合于实现复杂的逻辑功能。
电源电压范围： 元器件的工作电压范围为 2V 至 6V，用户可以灵活选择电源电压，以满足具体的电路需求。这种宽电压范围的特性使得 74HC08D,653 可以与多种供电方案兼容，提升设计的灵活性和兼容性。
低静态电流： 在最大静态电流为 2µA 的情况下，该 IC 在待机模式下的电流消耗非常低。这对于低功耗应用尤为重要，如电池供电的设备，能够显著延长使用寿命。
高电流输出能力： 输出在高和低状态下均能提供高达 5.2mA 的电流，确保与后级电路的良好兼容性。这使得74HC08D,653可以驱动其他数字电路和负载，增强了其应用能力。
信号逻辑电平： 该 IC 的逻辑电平低（0.5V ~ 1.8V）和逻辑电平高（1.5V ~ 4.2V）为逻辑信号的可靠传输提供了保障，有助于确保信号在不同的工作条件下保持稳定。
传播延迟： 在 6V 时，最大传播延迟为 15ns，并且在 50pF 的负载条件下运行。这种快速的传播延迟确保了高频率信号的顺畅处理，适合需求高响应速度的应用。
工作温度范围： 74HC08D,653 的工作温度范围为 -40°C 至 125°C，使得该器件适用于不同环境条件下的多种应用场景，包括工业设备和汽车电子等严苛环境下的使用。

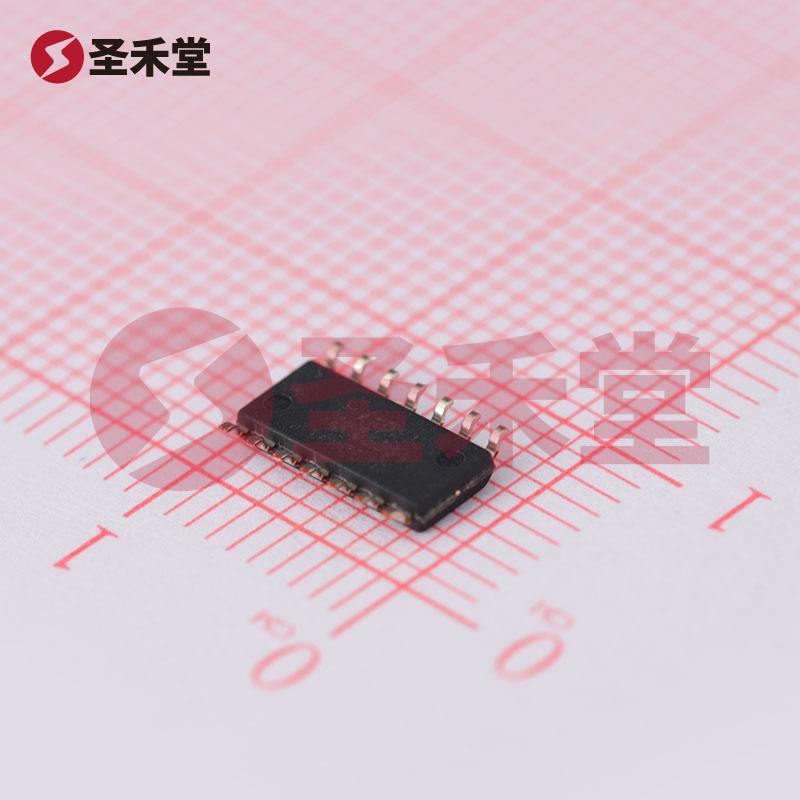

封装与安装方式： 本器件采用 14-SOIC 封装，具有宽度仅 3.90mm，便于在紧凑型电路板上进行安装，适合现代电子设备的小型化设计。此外，表面贴装型的设计使得自动化生产线的组装更加简便高效。
应用场景
74HC08D,653 由于其出色的性能和灵活性，广泛应用于以下领域：
- 数字电路设计：可以作为构建更复杂逻辑电路的基础元件。
- 嵌入式系统：适合各种微控制器或 FPGA 系统的接口和控制应用。
- 自动化与工业控制：能够承受恶劣的环境条件，适用于工业自动化设备。
- 电子仪器：在需要逻辑运算和信号处理的各类仪器中，74HC08D,653 无疑是优选元件。
- 汽车电子：能够在极端温度下正常工作，适合汽车电子控制单元（ECU）等应用。
结论
74HC08D,653 是数字电子设计中不可或缺的基础组件，凭借其优越的性能、灵活的电压适应性及良好的低功耗特性，特别适合多种应用场合。其经典的与门功能使得它在现代复杂的数字逻辑电路中具有广泛的适用性，充分满足设计师对性能和可靠性的需求。选择 74HC08D,653，将为您的项目带来可靠性与高效性的保障。
