逻辑电路的归属系列 | 74HC | 逻辑类型 | 或非门 |
电路/元件数 | 4 | 输入数/每元件位数 | 2 |
工作电压 | 2V ~ 6V | 电路数 | 4 |
输入数 | 2 | 电压 - 供电 | 2V ~ 6V |
电流 - 静态(最大值) | 2µA | 电流 - 输出高、低 | 5.2mA,5.2mA |
逻辑电平 - 低 | 0.5V ~ 1.8V | 逻辑电平 - 高 | 1.5V ~ 4.2V |
不同 V、最大 CL 时最大传播延迟 | 15ns @ 6V,50pF | 工作温度 | -40°C ~ 125°C |
安装类型 | 表面贴装型 | 供应商器件封装 | 14-SO |
封装/外壳 | 14-SOIC(0.154",3.90mm 宽) |
产品简介

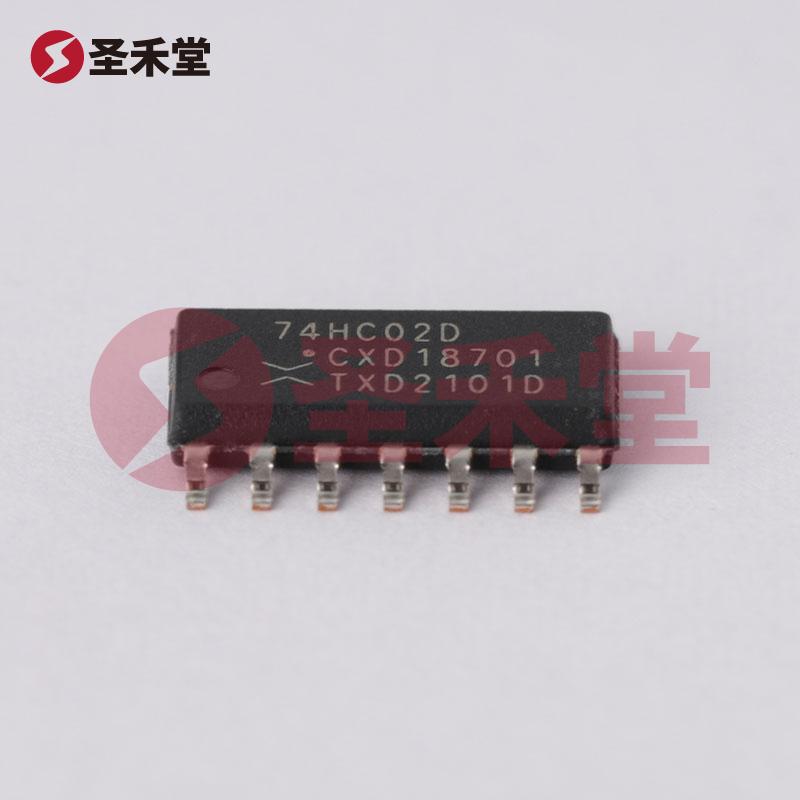

74HC02D,653是由Nexperia(安世半导体)生产的一款高性能四输入的或非门逻辑电路。此芯片采用74HC系列逻辑技术,具有快速的开关速度和低功耗特性,适用于多种数字电路应用。作为表面贴装型(SMD)器件,74HC02D,653以SOIC-14封装提供,便于在现代电子设备中进行紧凑的电路设计。
产品特性
逻辑功能:作为四个独立的或非门,74HC02D,653能够处理两个输入信号,根据逻辑“或非”运算规则输出对应的结果。其功能在各种数字信号处理中非常有用,尤其在需要处理逆逻辑信号时。
电压和电流特性:该芯片支持的工作电压范围为2V至6V,适应不同工作条件下的需求。它的静态电流最大值仅为2µA,保证了在静态状态下的低功耗特性。此外,74HC02D,653的输出电流支持5.2mA(高、低输出),能够驱动小型负载。
逻辑电平:当输入信号处于低电平时,逻辑电平范围为0.5V至1.8V;当输入信号处于高电平时,逻辑电平范围为1.5V至4.2V。这些特性确保了芯片在高低电平信号转换中的稳定性和可靠性。
传播延迟:74HC02D,653在最大负载能力CL为50pF时,最大传播延迟为15ns(在6V供电下),显示出其高速开关能力,适合高频率应用。
工作温度:该器件的工作温度范围为-40°C至125°C,广泛适用于各种环境条件下的应用,能够满足工业、汽车和消费电子等多个领域的需求。
封装与安装:74HC02D,653采用14-SOIC封装,封装尺寸为0.154寸(3.90mm宽),适合于表面贴装技术(SMT),可有效减少PCB面积的占用,提高电路设计的灵活性。
应用领域
74HC02D,653具有广泛的应用潜力。以下是一些典型应用场景:
数字电路设计:该芯片是逻辑电路设计的基本构建块,尤其适合用于组合逻辑电路中,如算术运算器、编码器和解码器等。
汽车电子:由于其稳定的工作电压和温度范围,74HC02D,653可用于汽车电子控制单元(ECU),如传感器信号处理和用户界面逻辑。
工业自动化:在自动化控制系统中,该芯片可以用于传感器信号的逻辑处理,实现信号的逻辑判断。
消费电子产品:74HC02D,653可用于电视机、音响设备及其他消费类电子产品中,为用户提供逻辑控制和信号处理功能。
总结
74HC02D,653凭借其优异的性能和广泛的适用性,成为现代数字电路设计中不可或缺的一个组件。适合各种环境和应用场景的工作温度,稳定的电流输出以及较低的功耗特性,使得它在数字逻辑设计中表现出色。选择74HC02D,653,将为您的电子项目带来灵活性和高效性。
