2SC4097T106R

产品概述：2SC4097T106R NPN晶体管

一、基本信息

2SC4097T106R是一款高性能NPN型晶体管，广泛应用于各种电子电路中，主要用于信号放大及开关应用。该晶体管由知名品牌ROHM（罗姆）制造，具有可靠的性能和较高的功率处理能力，适合用于低功耗、高频率的应用场合。下面将详细介绍其基本参数、特性及应用。

二、关键参数

• 额定功率： 200mW
• 集电极电流（Ic）： 500mA（最大值）
• 集射极击穿电压（Vce）： 32V（最大值）
• 饱和压降（Vce，最大值）： 600mV（在50mA与500mA的Ic下）
• 集电极截止电流（ICBO）： 1µA（最大值）
• 直流电流增益（hFE）： 最小值为180（在Ic为10mA，Vce为3V时）
• 工作频率： 250MHz
• 工作温度： 可在最高150°C（TJ）环境下工作

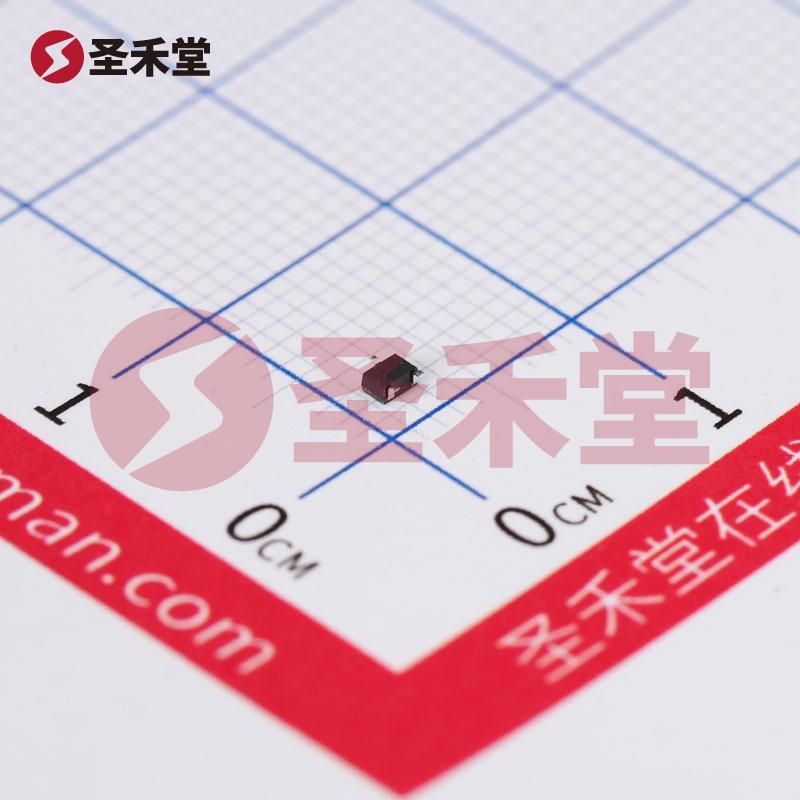

• 封装： SC-70/SOT-323，属于表面贴装型（UMT3）

三、性能特征

1. 高集电极电流能力： 2SC4097T106R的最大集电极电流可达到500mA，适合需求较大电流的应用，为用户提供了更大的设计灵活性和稳定性。

2. 出色的击穿电压： 该晶体管的集射极击穿电压可达到32V，这使得它能够在较高的负载条件下稳定工作，适用于各种电源电压环境。

3. 低饱和压降： 具有600mV的低饱和压降，无论是在低电流（50mA）还是高电流（500mA）应用下，均能有效减少功耗损失，提高整体电路效率。

4. 优良的频率响应： 该款晶体管具有250MHz的高频响应能力，使其非常适合用于RF（射频）和高速信号处理应用。

5. 高增益： 具有最小180的直流电流增益，让它即使在较小的输入信号下也可以放大输出，使其在放大器电路中表现出色。

6. 紧凑封装设计： SC-70封装不仅占用空间小，也便于在现代电子设备中实现高密度设计，符合家电、通信设备及汽车电子的需求。

四、应用领域

2SC4097T106R凭借其独特的性能表现，广泛应用于以下领域：

1. 放大器电路： 适用于音频放大器、射频功率放大器等，能够提供高增益与稳定的输出。

2. 开关电路： 在数字电路中广泛用作开关元件，能够稳定地驱动其他负载。

3. 信号处理： 在各种通信设备中，用于各种模拟和数字信号的处理。

4. 传感器和致动器驱动： 可用于控制小型电机、继电器及其他电气组件。

5. 家电产品： 在电视、音响及其他家用电器中，作为控制元件实现信号的放大和开关功能。

五、总结

2SC4097T106R是一款具有优良性能和高可靠性的小型NPN晶体管，可广泛应用于通信、音频、家电和工业设备等领域。凭借其高集电极电流能力、低饱和压降及高频率响应等特性，为设计工程师提供了卓越的选择，进一步推动了电子产品的性能提升和功能拓展。作为ROHM（罗姆）品牌的一员，2SC4097T106R以其高品质和出色的应用能力，赢得了市场上的广泛认可和信赖。
