AZ1117CH-3.3TRG1 产品实物图片
AZ1117CH-3.3TRG1 产品实物图片

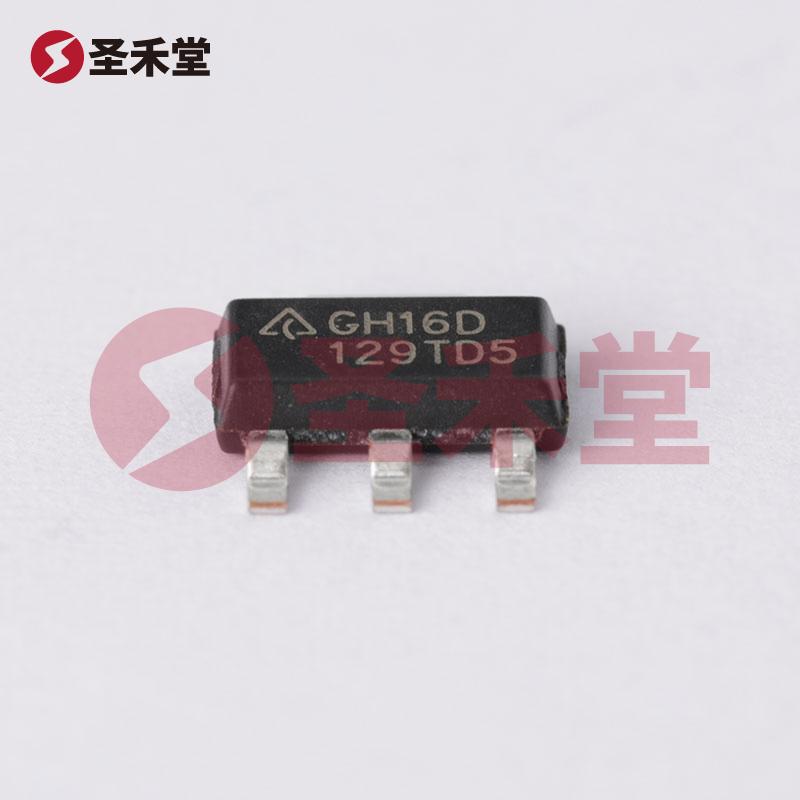

商品图片1

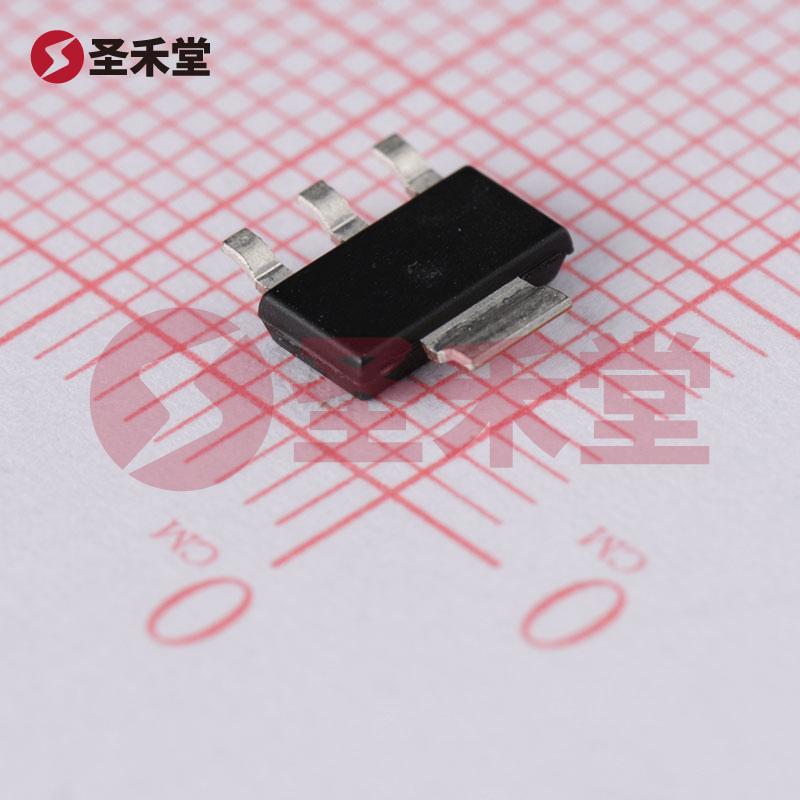

商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

AZ1117CH-3.3TRG1

2000-50
商品编码: BM0000279084
品牌 :
DIODES(美台)
封装 :
SOT223
包装 :
编带
重量 :
0.232g
描述 :
线性稳压器(LDO) 固定 15V 800mA 3.3V SOT-223-3
库存 :
425(起订量1,增量1)
批次 :
24+
数量 :
X
0.489
按整 :
圆盘(1圆盘有4000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.489
--
200+
¥0.315
--
2000+
¥0.275
--
4000+
¥0.243
--
40000+
产品参数
产品手册
产品概述

AZ1117CH-3.3TRG1参数

输出类型固定最大输入电压15V
输出电流800mA输出配置
稳压器数1PSRR/纹波抑制70dB(120Hz)
输出电压(最小值/固定值)3.3V压降(最大值)1.3V @ 800mA
工作温度-20℃ ~ 125℃(TJ)电压 - 输入(最大值)15V
电压 - 输出(最小值/固定)3.3V电压降(最大值)1.3V @ 800mA
电流 - 输出1A电流 - 静态 (Iq)6mA
PSRR70dB(120Hz)保护功能热关断
安装类型表面贴装型封装/外壳TO-261-4,TO-261AA
供应商器件封装SOT-223

AZ1117CH-3.3TRG1手册

AZ1117CH-3.3TRG1概述

AZ1117CH-3.3TRG1 产品概述

产品简介

AZ1117CH-3.3TRG1 是一款高性能线性稳压器,属于固定电压输出系列。它以 3.3V 的输出电压在广泛的应用中为核心组件,提供稳定的电源解决方案。凭借其最大输入电压为 15V 的特性,AZ1117 适用于多种电源管理需求,尤其是在电子电路设计中,能够确保稳定的电压供给。

关键参数

  • 输出电压: 3.3V(固定)
  • 输入电压范围: 最大15V
  • 输出电流: 800mA(额定)、1A(最大)
  • 静态电流: 6mA
  • 压降: 最大1.3V @ 800mA
  • 工作温度范围: -20℃ ~ 125℃
  • PSRR(电源纹波抑制): 70dB(在120Hz下)

封装与安装

该稳压器采用 SOT-223 封装,表面贴装型设计,使其在空间受限的应用中非常适用。这种封装技术不仅易于在自动化生产线上实现高效安装,同时也有助于良好的散热性能,确保产品在高负载状态下的持续稳定性。

保护功能

AZ1117CH-3.3TRG1 还配备了完善的保护功能,包括热关断(Thermal Shutdown),能够在过热情况下自动切断电源,从而保护内部电路及连接负载的安全性。这一特性使其适合于要求极高可靠性的应用场合。

应用领域

AZ1117CH-3.3TRG1 可广泛应用于消费电子、工业设备、通信系统、电源管理模块等多个领域。例如:

  • 消费电子: 在智能手机、平板电脑等设备中为芯片组、传感器提供稳定的供电。
  • 工业设备: 用于传感器供电,确保设备在恶劣环境下也能正常工作。
  • 通信设备: 在基站、路由器等设备中,为多个模块提供干净的电源。

性能优势

  1. 高稳定性与低噪声: AZ1117 的设计确保了低输出噪声,有助于提高电子系统的整体性能,尤其在对电源干扰敏感的应用中。
  2. 高效率: 虽然 AZ1117 是线性稳压器,但在设计中实现了一定的效率优化,配合适当的散热设计,能够在高负荷下运行而不产生过多的热量。
  3. 灵活的输入电压范围: 其 15V 的最大输入电压意味着可以与多种电源配置兼容,简化了电源设计的复杂性。

总结

AZ1117CH-3.3TRG1 是一款高效、可靠且功能强大的固定线性稳压器,适用于需要稳定和可靠电源的各类电子产品。无论是作为独立模块还是集成到更复杂的电源管理方案中,AZ1117 都能提供出色的性能表现。其较宽的输入电压范围、较低的静态电流以及完善的保护机制,使其成为理想的电源解决方案选择。在电子设计日益复杂化的今天,AZ1117CH-3.3TRG1 无疑是设计人员值得信赖的伴侣。
