漏源电压(Vdss) | 30V | 连续漏极电流(Id)(25°C 时) | 34A(Tc) |
栅源极阈值电压 | 2.3V @ 250uA | 漏源导通电阻 | 7.8mΩ @ 20A,10V |
最大功率耗散(Ta=25°C) | 5W | 类型 | P沟道 |
AONR21357 产品概述
产品型号:AONR21357
类型:P沟道场效应管(MOSFET)

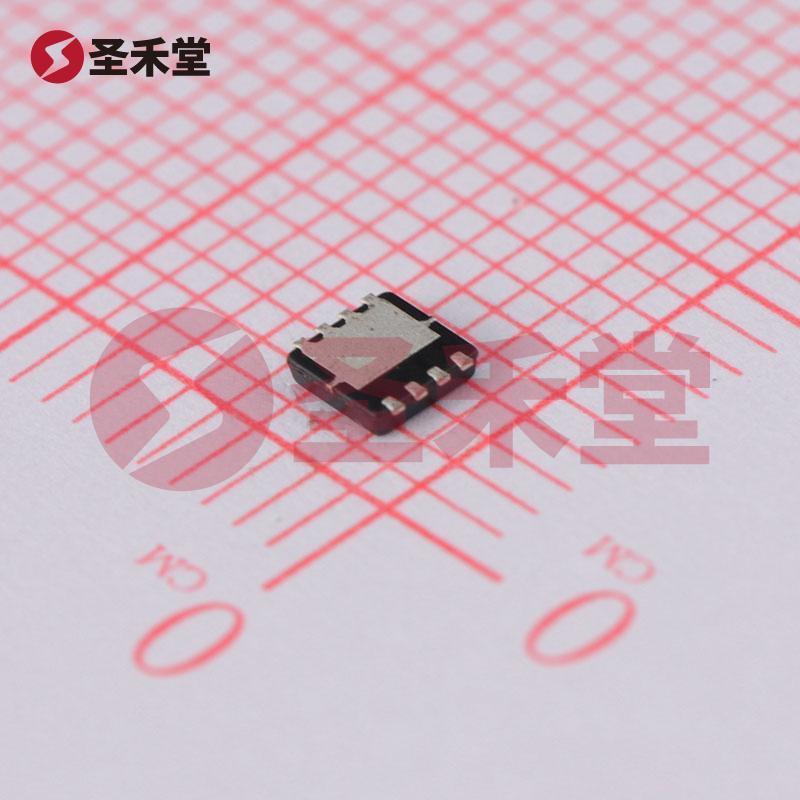

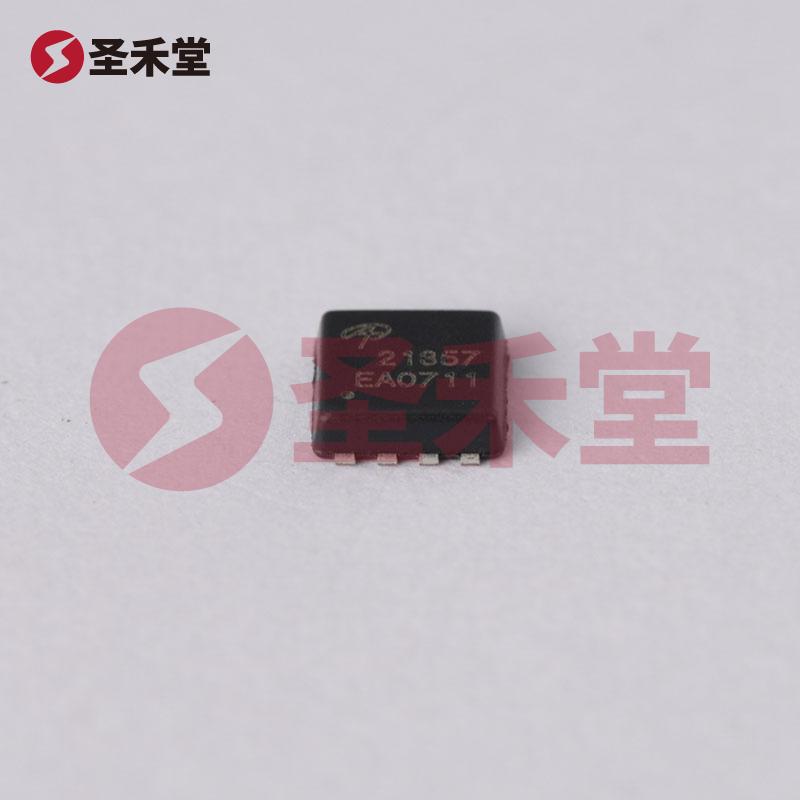

封装:DFN-3x3-8L
品牌:AOS
一、基本参数
AONR21357是一款高性能的P沟道场效应管,其漏源电压(Vdss)为30V,能够有效地管理和控制电流。这使得该MOSFET非常适合用在电源管理和高侧开关应用中。产品的连续漏极电流(Id)在25°C环境下为34A(当冷却器保持在25°C时),这一特性使其能够承载较高的电流负载,适合高功率的应用场景。
二、关键指标
栅源极阈值电压:该产品的栅源极阈值电压为2.3V @ 250μA,这意味着在2.3V的电压下,MOSFET可以开始导通。此特性使得AONR21357在低电压驱动电路中使用时具备优良的适应性。
漏源导通电阻:在20A及10V的条件下,AONR21357显示出仅7.8mΩ的漏源导通电阻。这一低导通电阻极大降低了在正常运行时的功耗和热量产生,从而提高了设备的稳定性和可靠性。
最大功率耗散:在环境温度为25°C下,AONR21357的最大功率耗散为5W。该特性使其可以在多种应用中保持良好的热管理,避免因过热而导致的失效。
三、应用场合
AONR21357广泛应用于电源管理、开关电源、直流转直流转换器以及电动汽车、LED驱动等领域。其高电流承载能力和低导通电阻,尤其适合用于高效的电源开关和驱动电路。在可再生能源和电动汽车等新兴市场,其作用愈发重要。
由于其独特的P沟道特性,AONR21357能够通过简单的水平电平转换,使其便于与微控制器或其他逻辑电路集成。与此同时,其DFN-3x3-8L的封装设计,不仅助力于小型化设计,也有效地提升了散热性能。
四、功能优势
高效能:与同类产品相比,AONR21357的低导通电阻和高电流承载能力显著提升了系统的整体性能。
优良的热管理:其设计能够有效管理功耗和温度,使其在高温环境下也能稳定工作。
简易驱动:得益于适中的阈值电压,驱动需求可以通过简单的逻辑电平实现,无需复杂的驱动电路。
可靠性强:AOS作为知名品牌,其产品在电气性能和长期稳定性上经过严格测试,可靠性有保障。
五、小结
总结而言,AONR21357是一款功能强大的P沟道MOSFET,具有多项优越参数,适合多种高功率应用。此外,其紧凑的DFN封装和出色的热管理能力,使其在现代电子设计中成为一种理想的选择。无论是在电源管理、驱动电路,还是在电动汽车和LED照明等领域,AONR21357都将展现出其卓越的性能,满足不断增长的市场需求。
