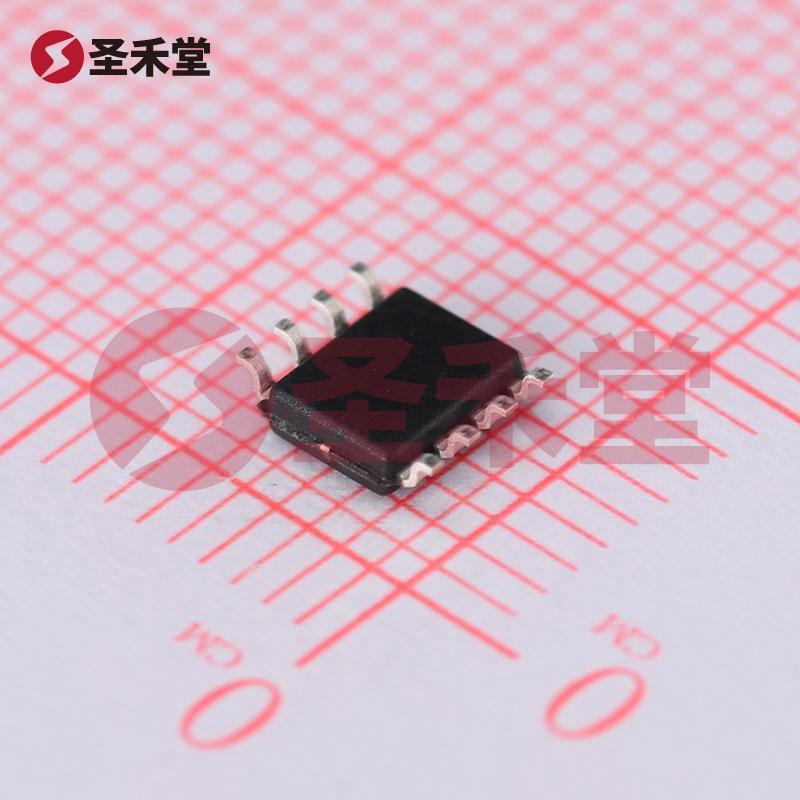

AO4406A 产品实物图片
AO4406A 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格

AO4406A

商品编码: BM0000279021
品牌 :
AOS
封装 :
SOIC-8
包装 :
编带
重量 :
0.198g
描述 :
场效应管(MOSFET) 3.1W 30V 13A 1个N沟道 SOIC-8
库存 :
2(起订量1,增量1)
批次 :
21+
数量 :
X
1.12
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥1.12
--
200+
¥0.86
--
1500+
¥0.748
--
3000+
¥0.65
--
45000+
产品参数
产品手册
产品概述

AO4406A参数

漏源电压(Vdss)30V连续漏极电流(Id)(25°C 时)13A
栅源极阈值电压2.5V @ 250uA漏源导通电阻11.5mΩ @ 12A,10V
最大功率耗散(Ta=25°C)3.1W类型N沟道

AO4406A手册

empty-page
无数据

AO4406A概述

AO4406A 产品概述

AO4406A 是一款高性能 N 沟道场效应管(MOSFET),适用于对功率和效率要求较高的各种电子应用。该产品由 AOS(Advanced On-Semi Semiconductor)公司制造,采用 SOIC-8 封装,具有出色的散热性能和优良的电气特性,主要用于开关电源、电机驱动和负载开关等领域。

主要特性

  1. 漏源电压(Vdss): AO4406A 的最大漏源电压为 30V,使其适合于低压高效率的电力转换应用。此高电压分类能够在多种工作条件下维持稳定性能。

  2. 连续漏极电流(Id): 在 25°C 时,AO4406A 的连续漏极电流可以高达 13A。这一特性使其在大电流应用中表现出色,尤其适合需要高导通能力的电路设计。

  3. 导通电阻(Rds(on): 该 MOSFET 在 12A 电流和 10V 栅源电压下,具有仅 11.5mΩ 的低导通电阻。这一特性不仅提升了能源的转化效率,还降低了功耗,使其在高频开关过程中能够有效减少热生成,延长设备的使用寿命。

  4. 栅源极阈值电压(Vgs(th): AO4406A 的栅源极阈值电压为 2.5V @ 250µA,意味着在较低的栅源电压下即可实现 MOSFET 的开启,适合与低电压控制逻辑兼容的电子设计。

  5. 功率耗散(Pd): 在 25°C 的环境温度下,该 MOSFET 的最大功率耗散为 3.1W,能够在适当的散热情况下支持长时间工作,防止过热失效。

封装特性

AO4406A 采用 SOIC-8 封装,这种封装方式具有较小的尺寸和良好的散热性能,适合空间有限的电路板设计。SOIC-8 的引脚布局还有助于简化布线和焊接,使其在大批量生产中更具优势。

应用场景

AO4406A 广泛应用于多个领域,包括但不限于:

  • 开关电源:由于其优越的功率特性和高效率,AO4406A 是开关电源设计中的理想选择,能够有效提升系统的转换效率。

  • 电机驱动:在电动机控制器和驱动电路中,该 MOSFET 可用于实现高效的电流控制,提高系统稳定性和响应速度。

  • 负载开关:在电池管理系统和各种负载切换应用中,AO4406A 同样表现优异,能够快速切换电流以实现高效的电力管理。

结论

AO4406A N 沟道 MOSFET 在低电压和高电流应用中展现出卓越的性能,其低导通电阻和高功率耗散能力使其成为现代电子设计中不可或缺的元件。无论是在开关电源、电机驱动还是负载开关领域,AO4406A 的应用范围非常广泛,能够为工程师提供更多设计灵活性和可靠性。凭借其卓越的电气特性与先进的封装设计,AO4406A 不仅进一步推动了电子设备的性能提升,也在市场竞争中展现出其优异的性价比优势。
