74HCT74D,653

74HCT74D,653 产品概述

1. 产品简介

74HCT74D,653 是 Nexperia（安世）推出的一款高性能 D 型触发器，采用表面贴装型（SMD）封装，具有两个元件，适用于多种数字电路应用。该触发器具备正边沿触发特性，能够有效地在时钟信号的上升沿捕获输入数据，从而确保数据的精确处理和存储。其广泛应用于时序电路、数据寄存器、存储器接口以及其他要求高速度和高精度的数字电路中。

2. 基本参数

• 安装类型: 表面贴装型（SMD）
• 电流 - 静态 (Iq): 40µA
• 时钟频率: 59MHz
• 元件数: 2
• 触发器类型: 正边沿
• 最大传播延迟: 44ns @ 4.5V，50pF
• 输出类型: 差分
• 每个元件位数: 1位
• 工作温度范围: -40°C ~ 125°C（TA）
• 功能: 设置（预设）和复位
• 输入电容: 3.5pF
• 电压 - 供电: 4.5V ~ 5.5V
• 电流 - 输出高、低: 4mA / 4mA
• 类型: D 型
• 封装形式: 14-SO (0.154"-3.90mm宽)

3. 功能特点

74HCT74D,653的设计使其在数字电路中能够满足以下要求：

• 高速度响应: 最大传播延迟为44ns，确保在较高频率（如59MHz）下的快速运作，适合高速数据处理。
• 低功耗: 静态电流仅为40µA，使得该元件适合低功耗电子设备中使用，尤其在对电源管理有严格要求的应用场景中表现出色。
• 广泛的工作温度范围: -40°C到125°C的工作温度范围，允许其在严苛环境下正常工作，适合工业设备及汽车电子。
• 差分输出: 提供的差分输出能够有效降低外部电磁干扰，使信号传输更加稳定可靠。
• 简便的电源电压: 支持4.5V至5.5V的供电电压范围，便于与各类数字电路兼容。

4. 应用领域

74HCT74D,653 在市场上的应用非常广泛，主要包括但不限于以下领域：

• 数字电路设计: 利用其D型触发器特性，可以构建各种寄存器和存储元素，广泛用于数据缓存和信息传递。
• 时序逻辑电路: 在需要精确时序控制的逻辑电路中，可以作为状态存储器或状态机的关键组成部分。
• 网络设备: 在网络路由器、交换机等设备中，74HCT74D可用于数据缓冲和时钟同步电路。
• 汽车电子: 由于其工作温度范围广泛和耐环境特性，适合安装在汽车电控系统中，用于数据处理和状态监测。
• 消费电子: 电视机、音频设备以及其他电子消费品中常用于信号处理和状态存储。

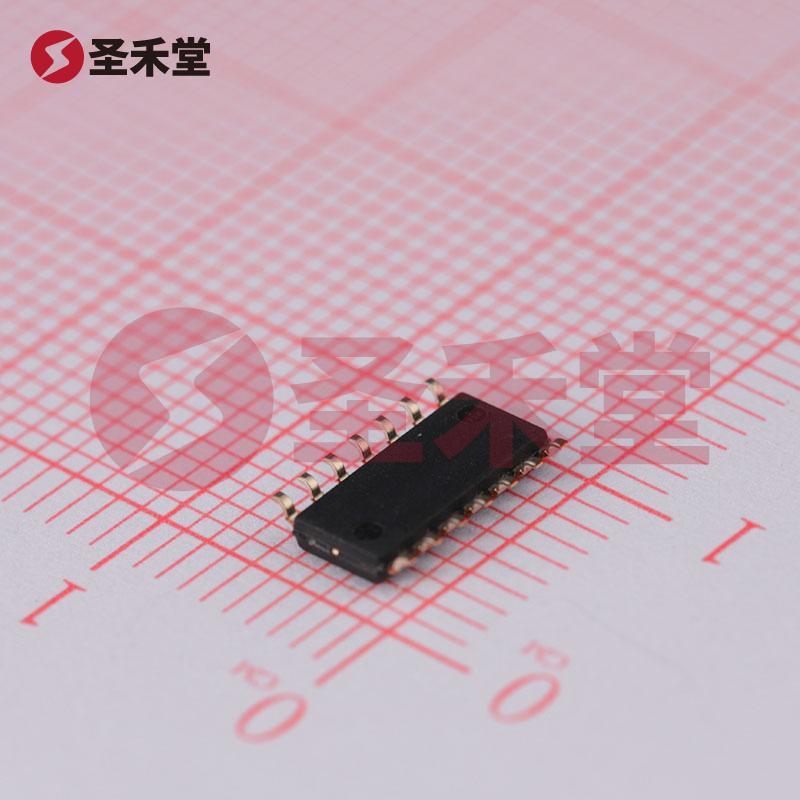

5. 封装说明

该元件采用14-SO封装形式，尺寸为0.154"x3.90mm，适用于空间限制较小的电路板设计。表面贴装型设计使其安装便利，能够有效节省空间，且易于自动化生产，提高PCB的整体布局效率。

6. 总结

总之，74HCT74D,653 是一款具备高性能、低功耗和宽工作温度范围的D型触发器，非常适合在多种数字电路应用中使用。无论是在工业控制、汽车电子，还是在消费电子产品中，74HCT74D都能提供可靠的性能和稳定的数据处理能力，是优秀的选择之一。
