74HC14PW,118

产品概述：74HC14PW,118 - 六通道施密特触发器反相器

74HC14PW,118 是 Nexperia（安世）公司推出的一款高性能、低功耗的六通道施密特触发器反相器，属于74HC系列逻辑元件。该器件设计用于数字电路中的信号变换和波形整形，具备较宽的电源电压范围和优越的逻辑电平特性，适用于各种嵌入式系统和工业应用。

基础参数

• 电源电压范围：74HC14 支持从 2V 到 6V 的电源电压，适应多种供电环境，为用户提供了更大的灵活性。

• 电路/元件数：该器件内置有六个独立的反相器通道，可以同时处理多达六个输入信号，适合需要多信号处理的高密度电路设计。

• 输入数目：每个逻辑通道支持一个输入，使其设计简洁、高效。

逻辑特性与性能

• 逻辑类型：74HC14 是一种反相器，这意味着它的输出信号是输入信号的反转形式，这在信号处理和提高信号可靠性方面显得尤为重要。

• 施密特触发器特性：内置施密特触发器的设计为 74HC14 提供了边沿锐化和噪声过滤功能，能够有效防止输入信号的抖动影响输出，尤其在高速数据传输和噪声环境下，保证了信号的稳定性。

• 逻辑电平：其高电平范围为 1.5V 至 4.2V，低电平范围为 0.3V 至 1.2V，这样的逻辑电平定义可满足多种逻辑中的兼容性需求。

• 最大传播延迟：在 6V 下，最大传播延迟为 21ns（负载为 50pF），反映了该器件在高速数字电路中的出色性能。

电气参数

• 静态电流：最大静态电流为 2µA，突显了其低功耗特性，这对移动设备、便携式应用及需要节能的环境至关重要。

• 输出电流：输出高、低时的电流都达到了 5.2mA，足以驱动多个下游逻辑电路和负载，充分支持各种驱动应用。

工作环境

• 工作温度范围：该器件可在 -40°C 到 125°C 的温度范围内正常工作，适合于严酷的工业环境及高温应用。

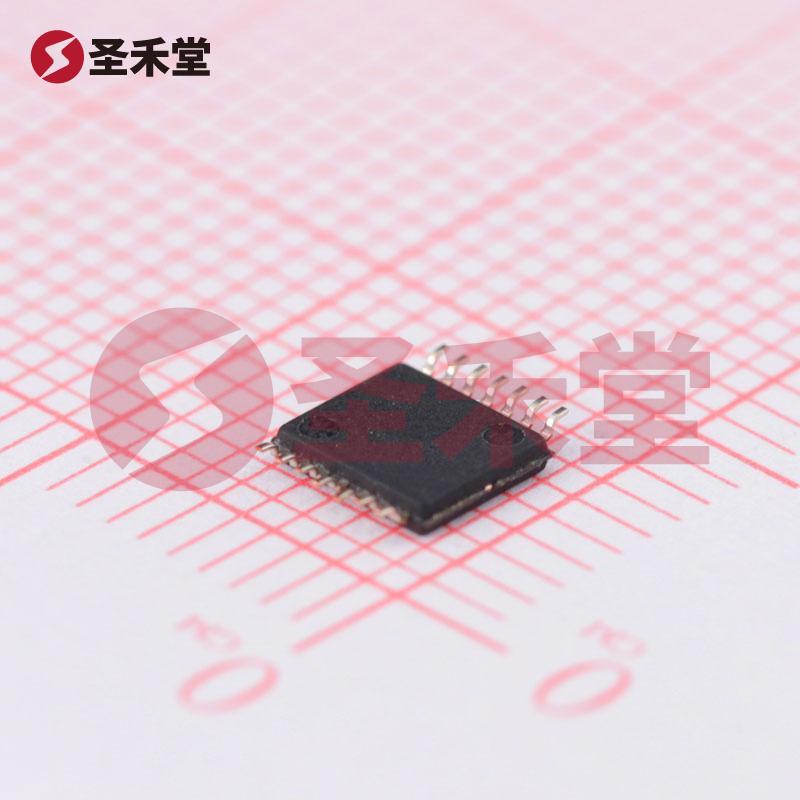

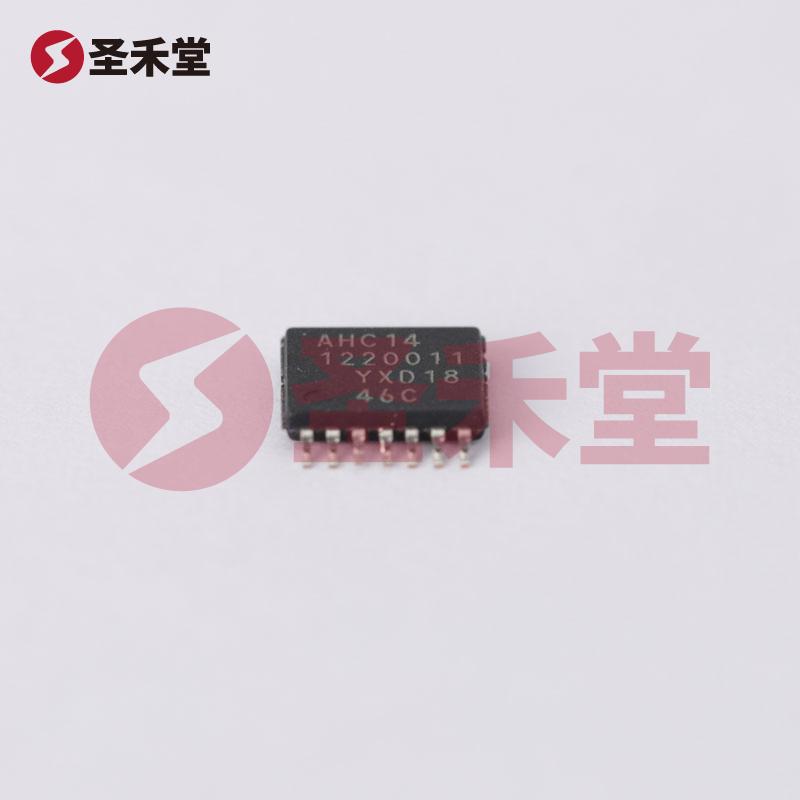

• 安装类型：74HC14PW 采用表面贴装型（SMD）技术，封装为 14-TSSOP，适合现代电子设备的紧凑设计，便于自动化生产和高密度布局。

应用领域

74HC14 在电子和电气工程中具有广泛的应用。适合用于：

• 数字电路的信号处理：反相器功能可以用于各种数字信号的编排、转换和整形。
• 波形整形：在高速数字线路中，将温度稳定的信号整形为可适用的标准逻辑电平。
• 多通道信号应用：其六个通道设计使其非常适合于要求高密度信号处理的场合，如数据中心设备、通信设备及消费电子产品等。

总结

74HC14PW,118 反相器是一款在设计上兼顾高性能、低功耗、抗噪声及广泛应用性于一身的优秀逻辑器件，适合多种电子项目和系统，能够满足现代电子设备对于信号处理和逻辑转换的高标准要求。无论是工业级产品还是消费电子，74HC14PW,118 都是一个理想的选择。
