2SC2712-GR(TE85L,F

2SC2712-GR(TE85L,F) 产品概述

一、产品简介

2SC2712-GR(TE85L,F)是一款由日本东芝（TOSHIBA）公司生产的普通双极型晶体管（BJT），采用SOT-23封装。该器件设计用于广泛的信号放大和开关应用，具有优良的性能特性。凭借其较高的集电极-发射极电压和良好的增益特性，2SC2712-GR被广泛应用于各种电子电路中，尤其是在消费电子、通信设备和工业控制领域。

二、主要特性

1. 高电流增益：2SC2712-GR在小信号应用中表现出较高的直流电流增益（hFE），通常在100到300的范围内，能够有效放大输入信号。

2. 适中的工作电压：该晶体管的最大集电极-发射极电压（Vce）为50V，能满足大多数中低压应用的需求。

3. 优秀的开关性能：具有较低的饱和电压（Vce(sat)），适用于开关电源和高频应用，可以有效降低开关损耗。

4. 高集电极电流：允许的最大集电极电流（Ic）为1A，使其适用于驱动负载的场景，如小型电机和继电器。

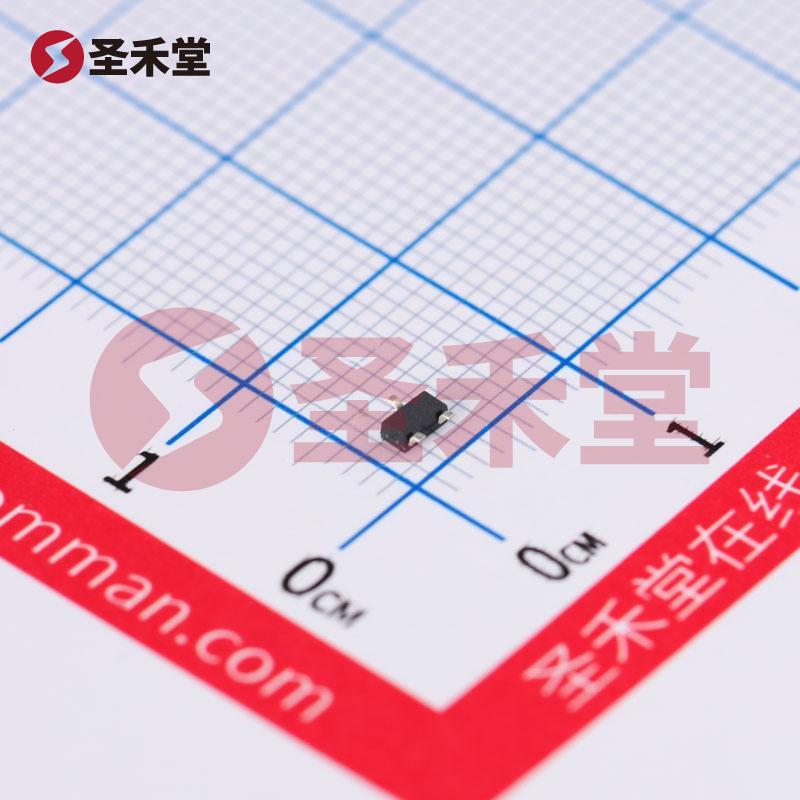

5. 小尺寸封装：SOT-23封装设计紧凑，占用空间小，适合密集的电路设计，有助于提高PCB板的信号密度。

三、应用领域

1. 消费电子：广泛用于音频放大器、电视机、音响系统以及其他需要信号放大的消费电子产品中。

2. 通信设备：在无线电发射器和接收器中，2SC2712-GR可用于信号放大和开关，提升通信质量。

3. 工业控制：可用于自动化控制系统中的开关元件，控制电机、继电器等负载，提高设备的可靠性与稳定性。

4. 电源管理：在开关电源（SMPS）中，2SC2712-GR可以作为主要的开关元件，帮助实现高效的电源转换。

四、基本电气特性

• 最大集电极-发射极电压 (Vce)：50V
• 最大发射极-基极电压 (Veb)：5V
• 最大集电极电流 (Ic)：1A
• 功耗 (Ptot)：500 mW
• 直流电流增益 (hFE)：100 - 300
• 工作温度范围：-55°C至+150°C

五、注意事项

在使用2SC2712-GR时，需要注意以下几点：

1. 电气参数限制：确保工作在推荐的电压和电流范围内，以防止器件损坏。

2. 散热管理：在大电流或高功率应用中，适当的散热措施是必要的，以防止晶体管过热。

3. 偏置电路设计：合理设计偏置电路，以确保晶体管在正常工作状态下运行，并避免出现非线性失真。

六、总结

2SC2712-GR(TE85L,F)作为一款可靠的普通双极型晶体管，凭借其优越的性能与灵活的应用场景，成为设计师和工程师们在各种电路设计中的首选元件。无论是在消费电子、通信设备还是工业控制领域，2SC2712-GR都能够有效满足高性能和高效率的需求。通过了解其特性及应用，设计师可以更好地利用这款器件，推动电子产品的创新与发展。
