1210L075/24PR

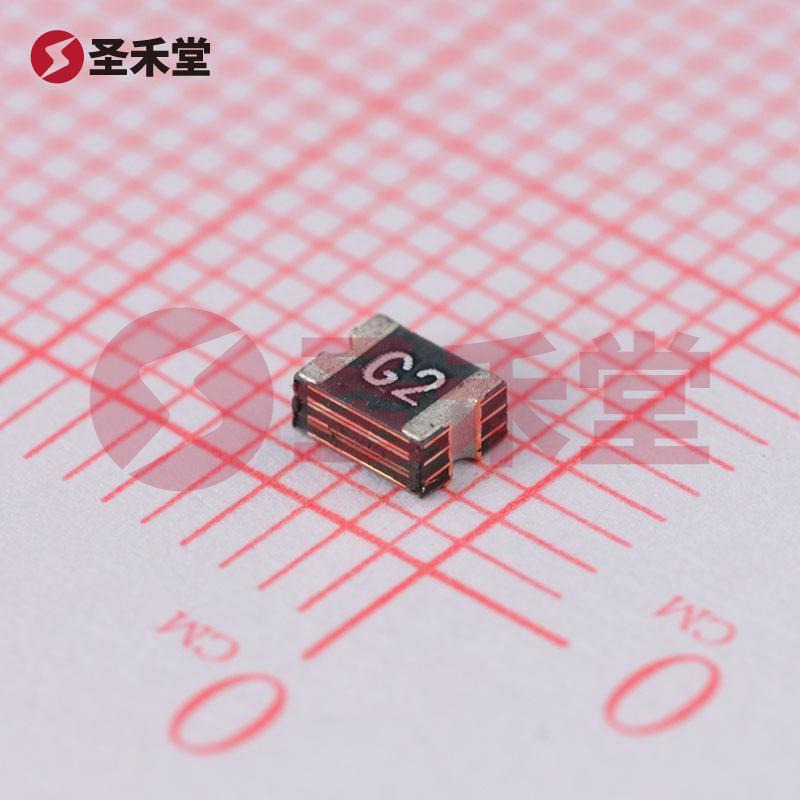

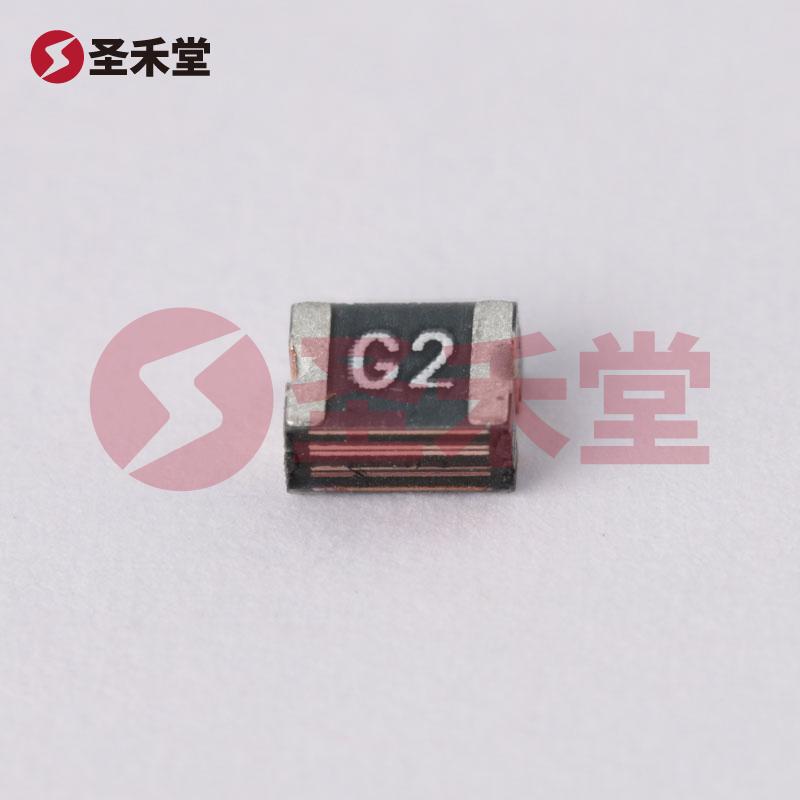

产品概述：1210L075/24PR 自恢复保险丝

基本信息

1210L075/24PR 是由知名电子元器件制造商Littelfuse（美国力特）出品的一款聚合物PTC自恢复保险丝。这款保险丝专为24V电压和最大100A电流的应用场景设计，能够有效保护电路免受过载和短路的损害。它采用表面贴装类型（SMD），其封装规格为1210（3225公制），尺寸为3.22mm x 2.58mm（长 x 宽），厚度最大为1.80mm。这种小型化设计允许在空间受限的电路板上灵活安装。

关键特性

1. 工作参数

   • 工作温度范围：-40°C至85°C，适用于各种环境条件下的电子设备，确保长期稳定性和可靠性。
   • 最大电压：该保险丝的额定最大电压为24V，适合低压系统，并能在一定条件下安全工作。

2. 电流特性

   • 保持电流（Ih）：最大750mA，保障正常工作状态下电流不超过此值。
   • 跳断电流（It）：设定为1.5A，当电流超过该值时，保险丝将快速跳断电路，防止进一步的损坏。

3. 电阻特性

   • 初始电阻值（Ri）：最小值为130mΩ，确保在正常工作状态下的电流传输有效且损耗低。
   • 跳断电阻值（R1）：最大值为400mΩ，在保险丝跳断后，电阻大幅增加，有效阻止电流继续流通。

4. 响应时间

   • 最大动作时间：保险丝的最大跳断时间为100ms，为保护电路提供了快速反应能力，降低了由于过载引发严重后果的风险。

应用场景

1210L075/24PR 自恢复保险丝广泛应用于电子消费品、家电、工业设备和通信设备等领域。在电流过载情况下，保险丝会迅速跳断电路，保护设备的其他组件免受损坏。此外，该保险丝可以自我恢复，这意味着在过载状态解除后，保险丝会自动恢复到正常工作状态，避免了更换传统保险丝的麻烦。

优势

• 自恢复能力：与传统保险丝相比，PTC设计无须更换，有助于提升设备的可靠性和维护便利性。
• 小型化设计：表面贴装型的设计可以节省空间，能够满足日益紧凑的电子产品设计需求。
• 宽工作温度范围：适应性强，可在不同的环境中稳定工作，适合多种应用场合。

总结

Littelfuse 的1210L075/24PR 聚合物PTC自恢复保险丝凭借其卓越的电流保护特性和极为灵活的安装方式，成为安全和可靠电子设计中的重要组成部分。无论是在家庭、工业还是消费电子设备中，该保险丝都是确保电路安全运行的理想选择。通过采用此保险丝，设计工程师可以在提升设备性能的同时，降低发生故障的风险，实现成本效益最大化。
