今年，新冠肺炎的爆发再一次加深了消费者的健康意识，智能手表获得了消费者更多的关注。随着电源问题、容量存储问题、虚拟宽屏问题等得到解决，智能手表的独立性将更强，并有望实现智能手机的所有功能，成为一块功能完备的可取代智能手机的独立智能设备，成为各终端厂商新的“必争之地”。
前景虽然可观，然而智能手表的发展依然存在很多痛点：功耗和续航能力差强人意，信息安全保障存在隐忧，人机界面交互不顺畅，UI体验欠佳，价格居高不下。这些问题极大影响了用户体验和市场的拓展。

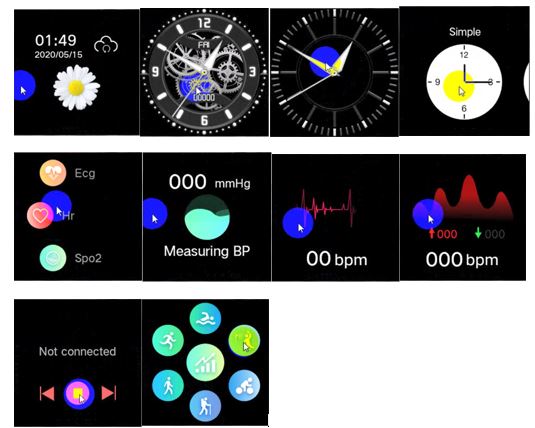

基于ST解决方案的可穿戴设备UI
作为半导体行业的资深专家，ST为可穿戴及智能手表市场提供了丰富完整的解决方案。ST的全新一代高性能双核蓝牙BLE SOC—STM32WB55系列为智能手表提供了理想的GUI图形界面解决方案，在UI设计、功耗、成本、安全等诸多方面带来了新亮点。
更美的UI体验。如何在2英寸见方的屏幕中为佩带者提供更舒适的体验成了当下需要解决的问题。STM32WB55 可以流畅地处理复杂的图形界面，实现这一流畅操作的幕后英雄就是TouchGFX。TouchGFX 是独特的针对资源有限的智能硬件的图形用户界面（GUI）软件框架。作为 STM32 的高端图形解决方案，TouchGFX 可帮助用户挖掘 GUI的潜力，让开发者创建更为复杂的图形用户界面，以最小的资源和功耗，使嵌入式产品拥有媲美手机界面的图形处理能力和流畅的动画效果。

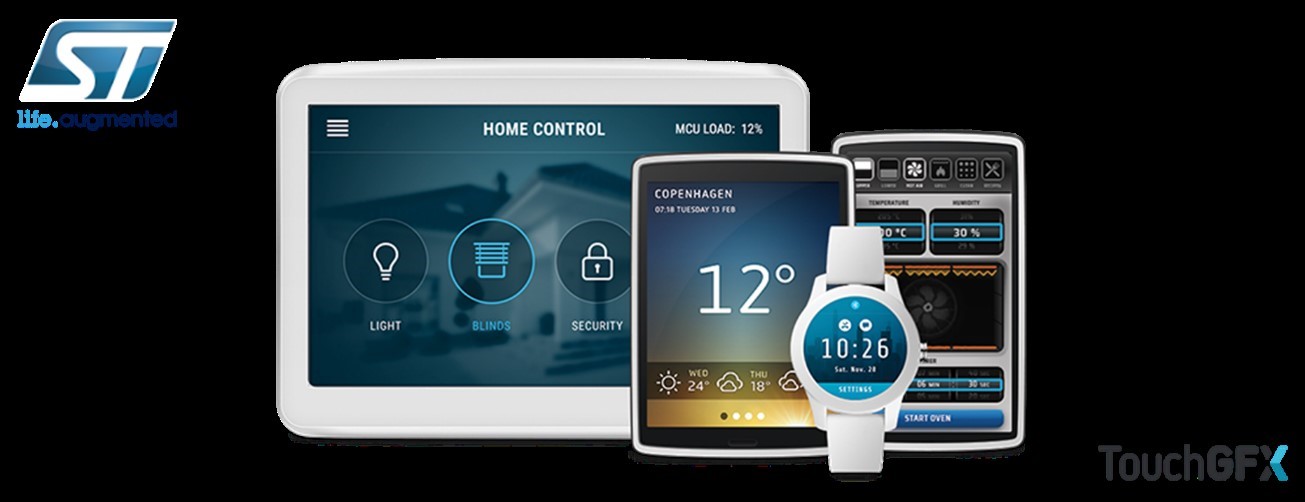

TouchGFX 助STM32WB55 流畅地处理复杂的图形界面
成本更低。所有的可穿戴设备对成本都非常敏感。可以说，成本在很大程度上决定着可穿戴设备的市场接受度与拓展能力。ST在2019年重磅推出双核多协议无线STM32WB微控制器。STM32WB55微控制器最先问世，其双核是主频为64 MHz的® Cortex®‐M4核心（应用处理器）和主频为32 MHz的Arm® Cortex®‐M0+核心（网络处理器），支持Bluetooth™ 5和IEEE 802.15.4无线标准。这两个完全独立的核心使该创新型架构得以最优化地支持实时执行（与无线电相关的软件处理）、灵活的资源使用和电源管理，从而实现更低的BOM成本和更好的用户体验。

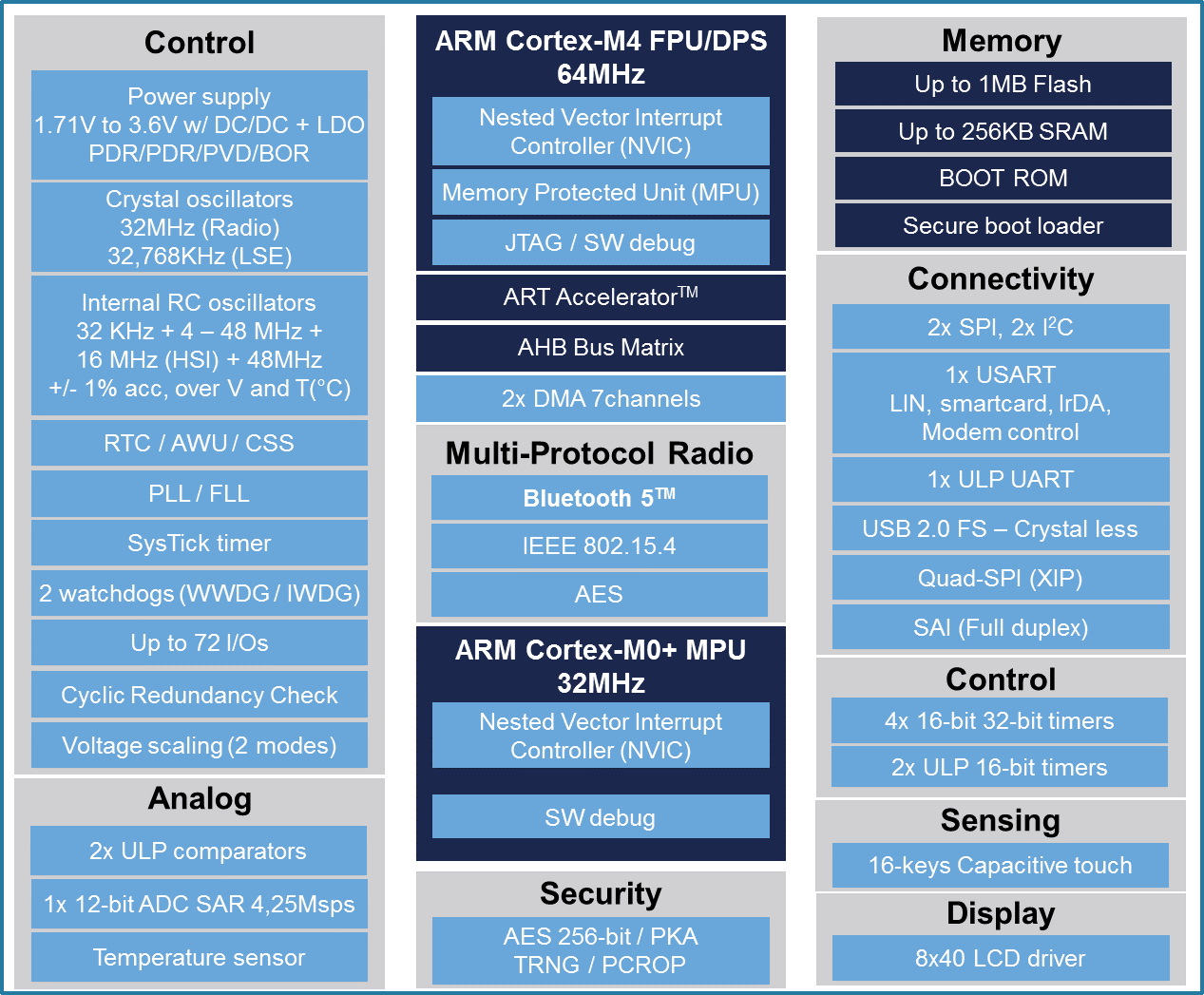

STM32WB55系统架构框图
功耗更低。受限于外形和重量的原因，目前的智能手表无法配置更大容量的电池，续航能力不足，需要频繁充电。很多高端的智能手表每天至少需要充电一次才能保证设备的正常运行,这极大的影响了用户体验。STM32WB55系列产品STOP2模式下，RAM数据全部保存，RTC正常计时，系统最低功耗只有2.1uA，全速运行时，在使用SMPS给核电压供电的条件下，系统功耗仅为53uA/MHz。STM32WB55系列包含很多种通信功能，包括实用的无晶振USB 2.0 FS接口、音频支持、LCD驱动、触摸感应、多达72个GPIO、用于优化功耗的集成SMPS和多种低功耗模式以最大限度地延长电池寿命。

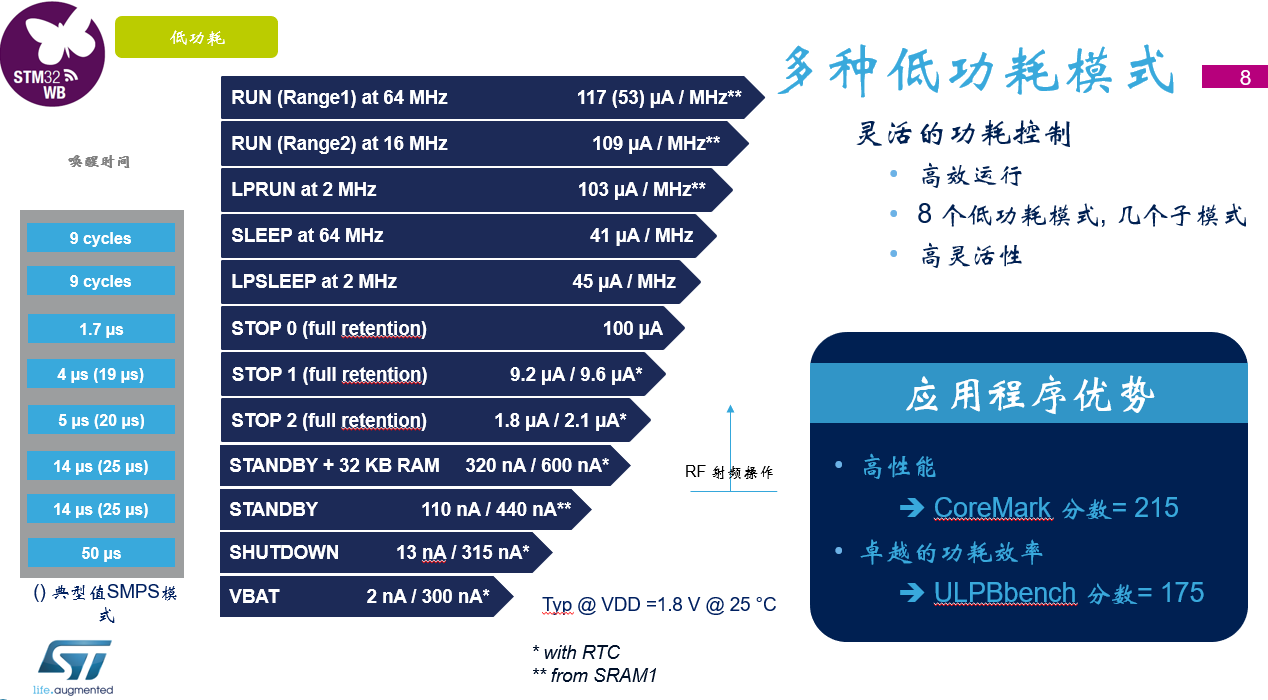

STM32WB55拥有多种低功耗模式
更加安全。随着可穿戴设备收集越来越多的敏感信息，隐私和数据安全将变得至关重要。STM32WB55系列还包含嵌入式安全硬件功能，如256位AES硬件加密、PCROP读写保护、JTAG熔丝位、采用椭圆曲线加密引擎的公钥加密等。
STM32WB55还具有出色的通信兼容性、稳定性和灵活的无线连接能力。它符合Bluetooth™ 5认证，支持Mesh 1.0网络和多种配置文件，可灵活地集成专有BLE栈。通用的IEEE 802.15.4 MAC层确保STM32WB55可以运行专有协议或栈，包括ZigBee和Thread低功耗Mesh网络协议，为设计人员提供更多将设备连接到物联网（IoT）的选项。产品可以使用不同的软件实现不同架构BLE、ZigBee自由切换， 一颗芯片可以通过时分复用做成BLE + ZigBee形式。
STM32WB55系列MCU主频为64MHz, 射频内核主频为32MHz，内部FLASH最大可以支持1MB, 内部RAM最大支持256kB。芯片封装方面提供了QFN48, QFN68, WLCSP100, BGA129，方便客户在不同应用中选择不同封装。
