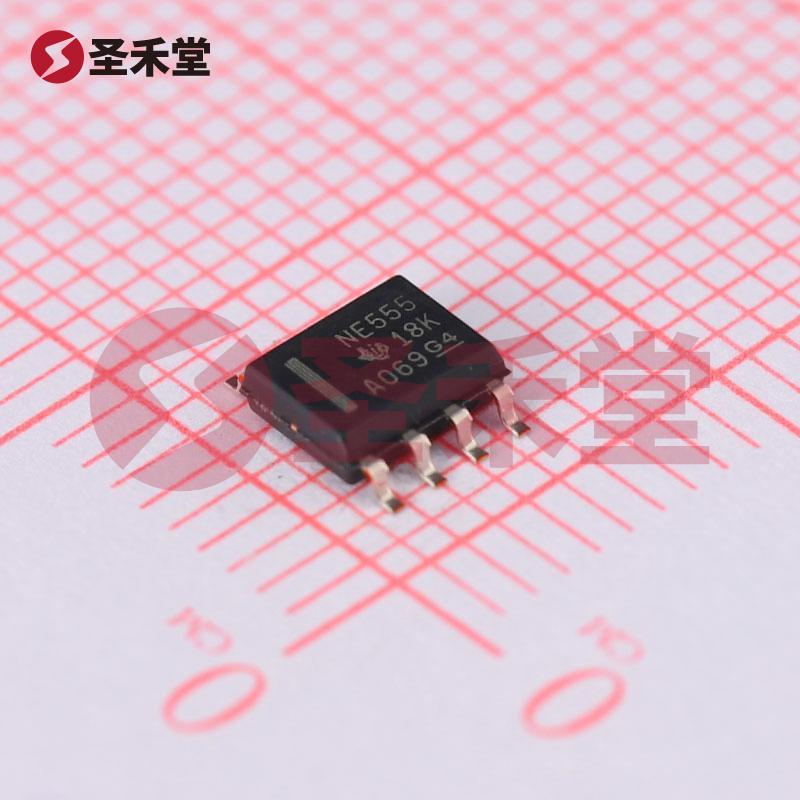

NE555DR

NE555DR 产品概述

1. 产品简介

NE555DR是一款经典的集成电路（IC），广泛应用于计时、脉冲生成以及振荡的领域。它属于555系列计时器/振荡器，具有简单的电路设计、灵活的应用和出色的稳定性，十分适合用于教育、实验和各种电子产品的设计中。该器件的工作频率为100kHz，能够处理电流高达10mA，并支持的电压范围为4.5V至16V。

2. 技术规格与特点

NE555DR具备如下关键技术参数:

• 安装类型: 表面贴装型（SMD），适合于现代电子产品的小型化设计。
• 工作温度范围: 0°C至70°C，适合在常见的室温环境中使用。
• 频率输出: 100 kHz，广泛应用于振荡和脉冲生成。
• 供电电压: 4.5V至16V，支持多种电源供电方案，能够适应多种应用环境。
• 供电电流: 最大为10mA，确保其在负载下工作的稳定性。
• 封装类型: 8-SOIC，适用于紧凑型设计与高密度布局。

3. 功能与应用

NE555DR能够以多种模式操作，包括单稳态、多稳态和振荡模式，使得其在多个应用场合广泛适用。以下是一些典型的应用场景：

• 计时器: NE555可以用作简单的计时器，通过外部电阻和电容的选择，设定所需的时间延迟。
• 脉冲产生: 可以生成规则的脉冲输出，广泛应用于信号调制、脉冲宽度调制（PWM）等领域。
• 振荡器: 555 定时器也可以配置为振荡器，产生稳定的方波信号，应用于频率合成、声响生成等。
• LED闪烁器: NE555可用于控制LED的闪烁效果，是常见的视觉指示灯设计。
• 音频生成: 该IC还能够实现一定频率的音频信号生成，广泛应用于音效器件及玩具中。

4. 电路设计

NE555DR的电路设计相对简单，主要由施密特触发器、电流分配器、多个比较器和放大器组合而成，通过外部的电阻和电容器的配置，实现不同功能的逻辑。该器件可以在多种电路结构中使用，例如：

• 单稳态电路: 对应于延迟触发的应用，输出脉冲宽度可以通过简单的电阻和电容计算得到，具有时延控制特性。
• 多稳态电路: 可用于信号生成，输出频率根据元件的选择而变化。通过改变电阻和电容值，就可以设置频率和占空比，灵活满足设计需求。

5. 可靠性与稳定性

作为TI（德州仪器）品牌的一员，NE555DR以高可靠性和稳定性著称。其工作温度在0°C到70°C的范围内，能够保证在一般环境条件下的长期稳定运行。此外，太阳能电池、日常电子设备、玩具等领域对其兼容性和耐用性的要求，使得NE555DR成为众多设计师和工程师的优选。

6. 总结

NE555DR是一个多功能、高性价比的计时器/振荡器IC，凭借其卓越的性能和广泛的应用场景，在电子设计中扮演着重要角色。不论是用于简单的计时任务，还是复杂的信号处理，NE555DR都能够提供稳定可靠的解决方案，助力设计师在各类项目中实现其创新构思。作为一款经典器件，它不仅适合初学者使用，也为专业工程师提供了多样化的设计选择，成为电子行业内不可或缺的基础元件之一。
