2N7002LT1G

2N7002LT1G 产品概述

2N7002LT1G 是一款集成了众多先进特性的 N 通道 MOSFET（场效应晶体管），其设计专为低电流和高开关频率应用而优化。作为 ON Semiconductor（安森美）品牌的一部分，2N7002LT1G 主要用于迁移到小型、高效的电子系统中，并提供优异的性能和可靠性。

主要特性

1. 电气特性:

   • 漏源电压 (Vdss): 该器件的最大漏源电压达到 60V，适合大多数中低压应用。
   • 连续漏极电流 (Id): 能够提供最高 115mA 的连续漏极电流（在 25°C 的工作条件下），满足日常电流需求的同时保障稳健性能。
   • 开启电压 (Vgs(th)): 该器件的栅源阈值电压最大为 2.5V（@ 250µA），在低电压驱动下仍能实现高效开关，提升了整体电路稳定性。
   • 导通电阻 (Rds On): 在 10V 的栅源电压下，最大导通电阻为 7.5Ω（@ 500mA），有效降低了导通损耗，优化了功率效率。

2. 功率和散热能力:

   • 功率耗散: 该 MOSFET 最大功率耗散为 225mW（在环境温度 Ta 下），确保长时间稳定工作且不易过热。
   • 工作温度范围: 可在 -55°C 至 150°C 的广泛温度范围内工作，适应不同环境条件的需求，增强了其在恶劣条件下的适用性。

3. 封装与安装:

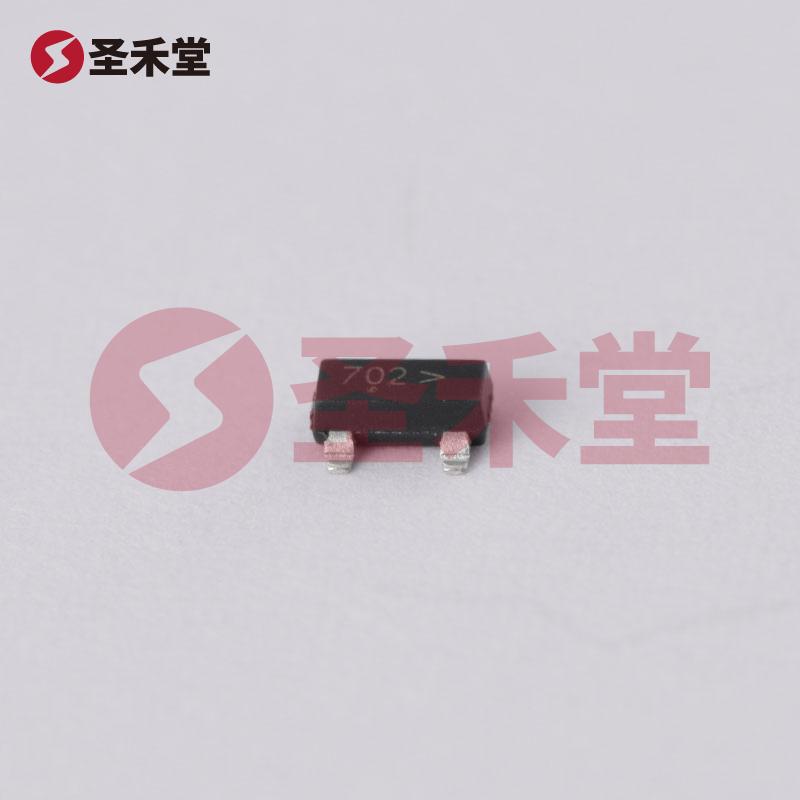

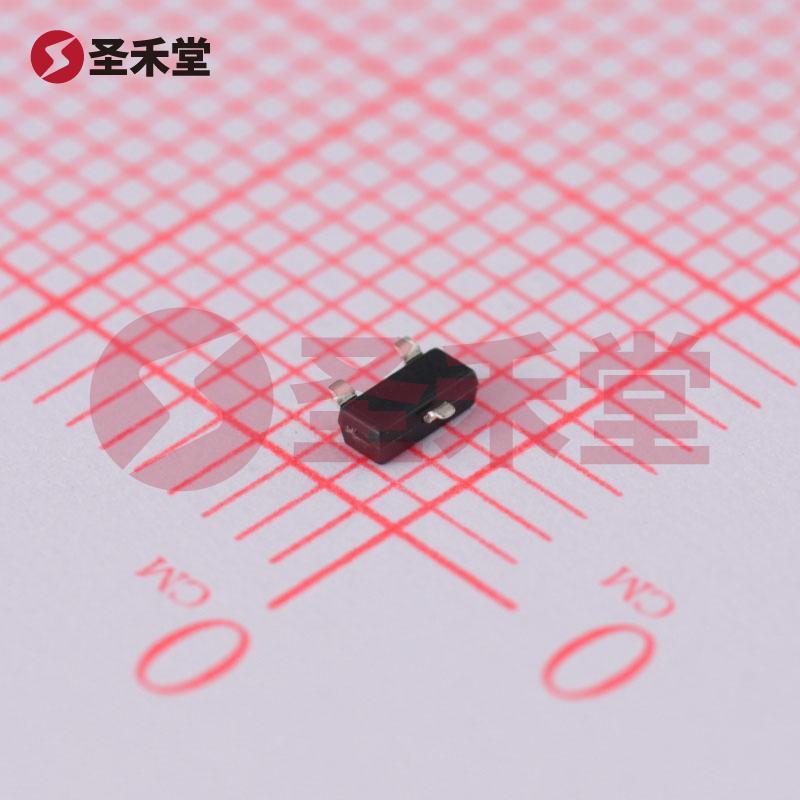

   • 封装类型: 采用紧凑的 SOT-23-3（TO-236）封装，这种表面贴装类型的封装能够节省 PCB 空间，方便自动化贴装并提高组件密度。
   • 供应商器件封装: 2N7002LT1G 的封装同样符合 SC-59 和 SOT-23-3 标准，方便设计师在选择和布局时具有灵活性。

4. 电容特性:

   • 输入电容 (Ciss): 在 25V 下，输入电容最大值为 50pF，表明其具有很好的高频性能，适合快速切换应用。

应用场合

2N7002LT1G 最适用于各种电子设备的开关与放大电路，尤其在以下领域表现出色：

• 低功耗开关电源: 由于其优良的开关特性与低导通电阻，该器件可以在开关电源中高效低损耗地传输电流。
• 信号开关: 其快响应的特性使得它非常适合用于信号切换应用，能够迅速切换状态以控制信号的传递。
• 驱动电路: 在需要通过低电压控制高电流应用的驱动电路中，该器件的高Vgs(th)和合理的Id可以得到良好的应用效果。
• 自动化设备: 在自动化机械和家庭智能设备中，2N7002LT1G 可实现对各种传感器、执行器的快速与高效控制。

总结

总的来说，2N7002LT1G 是一款兼具高性能和广泛应用范围的 N 通道 MOSFET，适合多种电子设计需求。其优异的电气特性、广泛的工作温度范围及小巧的封装不仅提高了产品的设计灵活性，同时也提供了良好的性能稳定性，使其成为电源管理、电气控制及信号处理领域中的理想选择。无论是用于新产品设计还是现有产品的改进，2N7002LT1G 将为工程师提供可靠的解决方案，以满足现代电子产品对高效、紧凑和稳定性能的追求。
