TZMC5V6-GS08

产品概述：TZMC5V6-GS08 稳压二极管

基本信息

TZMC5V6-GS08是由VISHAY（威世）公司推出的一款表面贴装型稳压二极管，具备良好的电气性能和极高的可靠性，非常适合在高温环境下使用。这款二极管特意设计用于电压参考和过压保护，具有广泛的应用场景，尤其是在消费电子、工业控制和通讯设备中。

核心参数

• 电压特性：该稳压二极管的标称齐纳电压为5.6V，工作电压范围为5.2V至6V。这意味着它在此电压范围内能稳定输出，从而有效防止电路受到过电压的影响。

• 电流与功率特性：TZMC5V6-GS08的最大功率可达500mW，能够承受一定程度的功率负载。其正向电压在200mA的驱动条件下为1.5V，这使得在常规工作状态下其功耗非常低，同时实现良好的电流传导。

• 反向特性：在反向模式下，该二极管的反向泄漏电流不超过100nA@1V，这表明在没有经过合适电压的情况下，TZMC5V6-GS08能保持极低的能量损失，确保电路的整体能效。

• 极高的工作温度：设备的工作温度可达到175°C，非常适合在高温恶劣环境中使用，如汽车电子、工业设备和航空航天领域等。

• 阻抗特性：该元件的最大阻抗（Zzt）为40欧姆，帮助保持在电路中提供稳定的电压输出，有利于提高电路的整体稳定性。

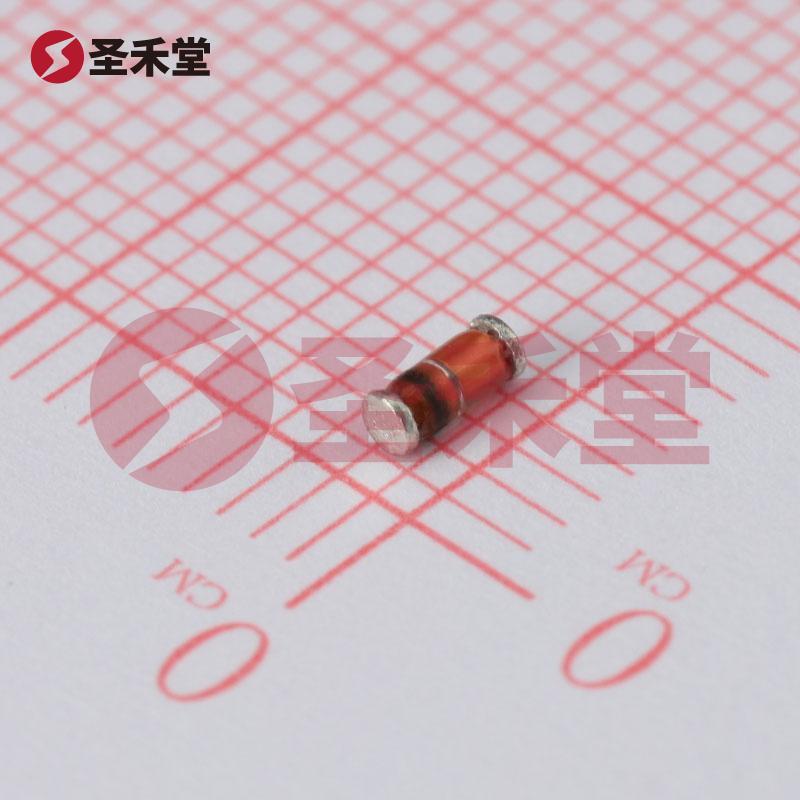

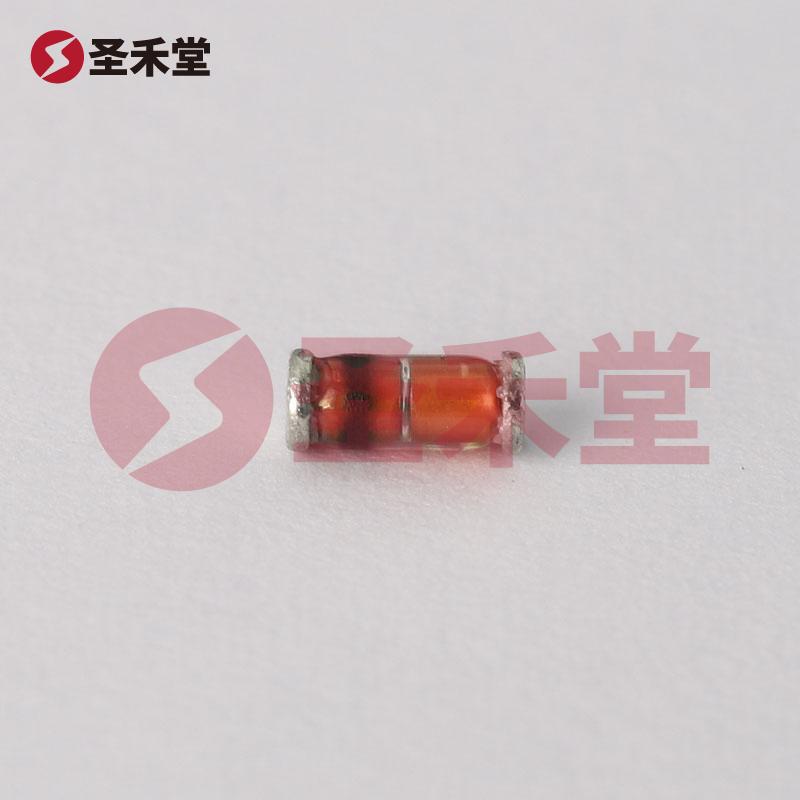

• 封装形式：TZMC5V6-GS08采用SOD-80 MiniMELF封装，尺寸小巧，适合表面贴装技术（SMT），便于自动化生产和焊接，进一步增强了其在微型电子设备中的适应性。

应用场景

TZMC5V6-GS08适用于多种场景，包括但不限于：

1. 电源管理：在电子设备的电源转换和分配部分用作稳压器，通过稳定输出电压以保护敏感元件。

2. 通讯设备：在调制解调器、路由器等网络硬件中，用于防止电压突波对电路的影响。

3. 消费类电子：应用于手机、平板电脑等个人电子设备，确保它们在各种使用条件下依然稳定。

4. 汽车电子：在汽车控制单元、电动窗、引擎控制模块等领域提供有效的过压保护，增加电路的安全性和长久性。

结论

总的来说，TZMC5V6-GS08是一款可靠、高效的稳压二极管，凭借其高工作温度范围、出色的电流/电压特性以及小型封装形式，为各类电子应用提供了优良的解决方案。无论是在设计高效的电源管理系统、加固通讯设备，还是在汽车电子应用中，TZMC5V6-GS08皆能发挥至关重要的作用，是设计师与工程师的理想选择。
