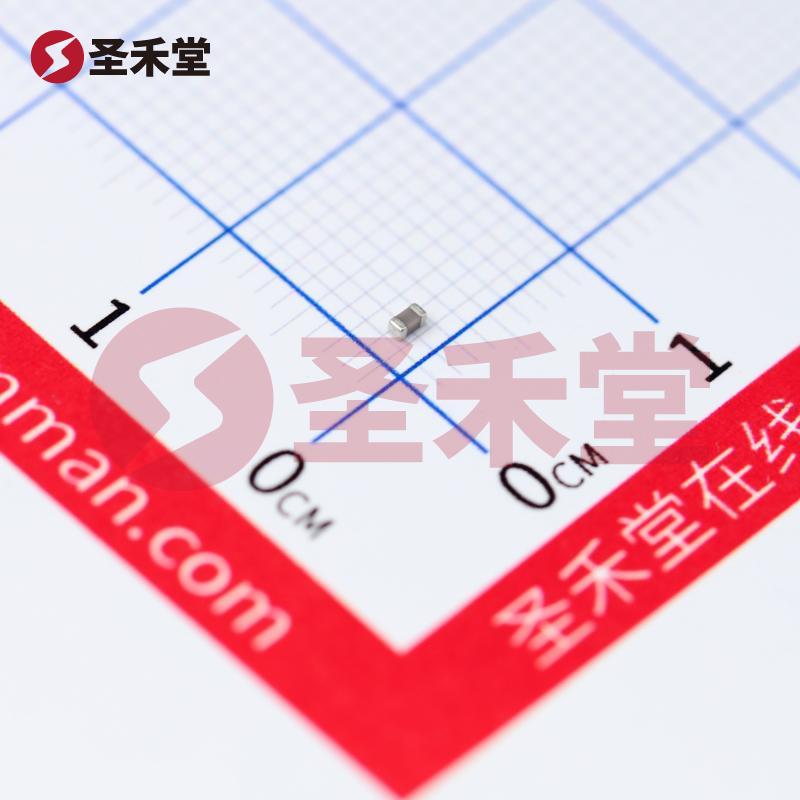

CL10C221JB8NNNC

产品概述：CL10C221JB8NNNC - 贴片电容（MLCC）

基本信息

CL10C221JB8NNNC 是一款由三星（SAMSUNG）制造的贴片电容，其规格符合0603封装标准，主要用于各种电子设备的电气基础构建。该电容器的额定电压为50伏，具备良好的高温性能和可靠性，适用于广泛的电子应用场景。

关键规格

• 类型: 表面贴装（SMD），多层陶瓷电容（MLCC）
• 电压额定: 50V DC
• 电容值: 220pF
• 容差: ±5%
• 温度系数: C0G（NP0），保证了电容在温度变化下的稳定性
• 工作温度范围: -55°C 至 +125°C
• 尺寸: 0603（1.6mm x 0.8mm）
• 最大厚度: 0.035"（0.90mm）

应用领域

由于其独特的电气特性，CL10C221JB8NNNC被广泛应用于各种电子设备，包括但不限于：

• 消费电子: 手机、平板电脑、便携式媒体播放器
• 电源管理: DC-DC转换器、逆变器
• 通信设备: 路由器、交换机、无线电设备
• 自动化和控制: 工业自动化设备、传感器
• 音频设备: 放大器、音频处理器

性能特点

1. 高可靠性: C0G/NP0温度系数的电容器在高温和极端操作条件下表现出优异的稳定性，减少了电路出现漂移或性能下降的风险。

2. 低失真: 该产品在音频或高频应用中具有较低的非线性失真，能够保证信号的原始质量。

3. 小型化设计: 0603封装尺寸使得CL10C221JB8NNNC在空间有限的电路设计中仍能发挥重要作用，尤其是在高密度组件布局中。

4. 宽温范围: 该电容的工作温度范围宽广，能够适应多种工业和消费应用环境，无论是在极寒还是高温环境下均能正常工作。

5. 通用应用能力: 适合用于滤波器、耦合和去耦电路等多种应用，提高了设计的灵活性。

组装与焊接

CL10C221JB8NNNC电容器采用表面贴装技术（SMT），适合自动化生产线的贴片焊接。建议在焊接过程中采用温度控制，避免过高温度引起的损坏。同时，选择合适的焊接材料和工艺，可以优化电容的焊接质量和可靠性。

结论

总体而言，CL10C221JB8NNNC是三星出品的一款性能卓越、可靠性高的小型贴片电容，适合多种电子应用，尤其适用于对空间和性能有较高要求的设备。无论是在消费电子还是工业自动化领域，这款电容都能提供稳定的性能，满足高级设计需求，是现代电子设计中的理想选择。
