LTV-354T-A

LTV-354T-A 产品概述

一、产品简介

LTV-354T-A是一款由台湾光宝（Lite-On）公司制造的高性能光电耦合器，广泛应用于需要电气隔离和信号传输的电子系统中。该产品具有单通道设计，能够有效隔离输入信号与输出信号之间的电气连接，防止噪声和高电压影响后端电路，确保系统的稳定性和安全性。

二、基本参数

• 通道数: 1
• 电压 - 隔离: 3750Vrms，提供良好的电气隔离特性。
• 电流传输比:
  • 最小值: 50% @ 1mA
  • 最大值: 150% @ 1mA，保证了在不同工作条件下的信号传输效果。
• 上升/下降时间:
  • 上升时间（典型值）: 4µs
  • 下降时间（典型值）: 3µs，快速响应特性使其适合高频应用。
• 输入类型: 支持AC和DC输入，灵活性高，可对应多种应用需求。
• 输出类型: 晶体管输出，适合与各种控制电路结合。
• 电压 - 输出（最大值）: 35V，确保足够的输出信号幅度。
• 电流 - 输出/通道: 50mA，满足绝大多数输出驱动要求。

三、性能特性

LTV-354T-A的正向电压（Vf）典型值为1.2V，而正向直流电流（If）的最大值为50mA，保证了设备在正常操作下的高效传输。此外，其Vce饱和压降最大为200mV，这一特性在低功耗与热管理方面表现出色，提升了长期稳定性。

该光耦的工作温度范围在-30°C到110°C之间，使其适应各种复杂的环境条件，极大提升了其应用场景的范围。无论是在严苛的工业环境还是较为温和的消费电子产品中，LTV-354T-A都能提供卓越的性能。

四、封装与安装

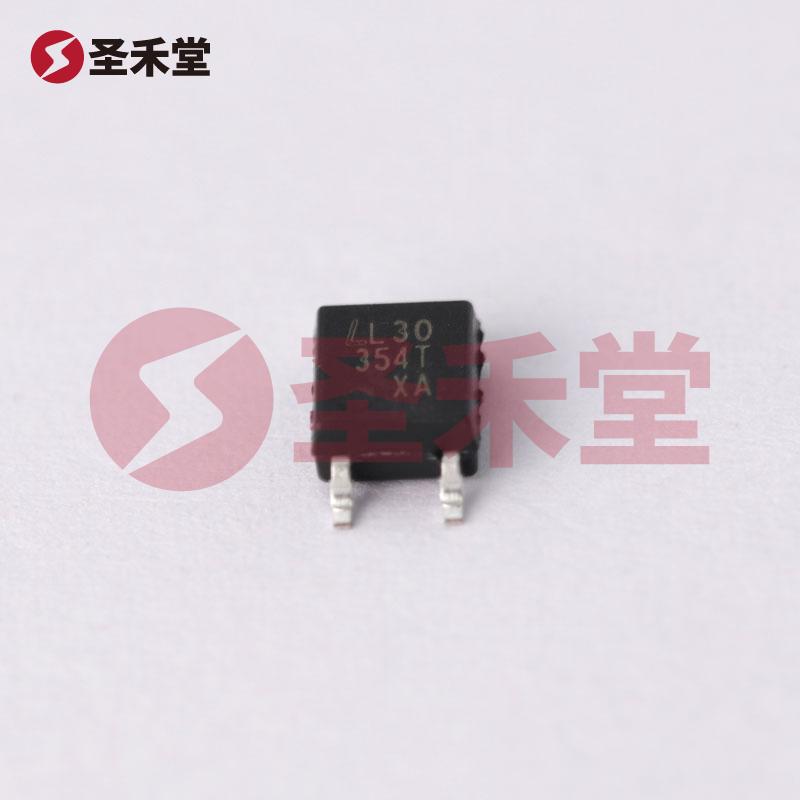

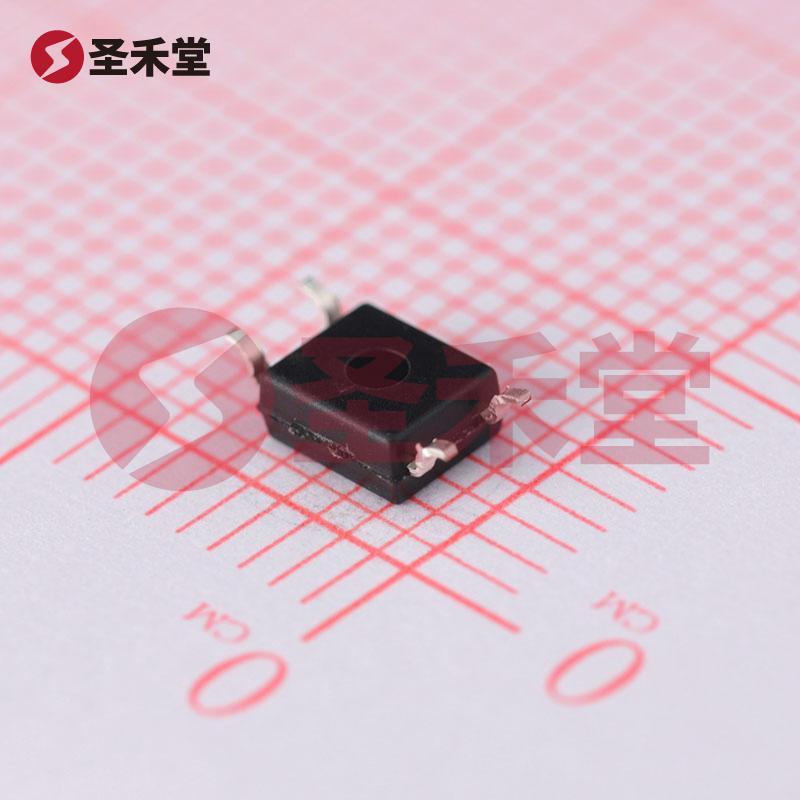

LTV-354T-A采用4-SOP（Small Outline Package）封装，这使得其在PCB板上的设计布局更加紧凑，适合现代紧凑型电子设备设计。同时，以表面贴装型（SMD）的方式提供安装便利，简化了生产过程。其器件封装尺寸为4-SOP，间距为2.54mm，这符合大多数设计规范，便于集成到现有电路中。

五、应用场景

LTV-354T-A广泛应用于多个领域，包括但不限于：

1. 消费电子：用于信号隔离和控制，提升设备安全性。
2. 工业控制：在各种控制系统中实现信号隔离，保障设备可靠运行。
3. 测量与仪器：通过隔离输入信号，保护测量仪器不受干扰，确保数据的准确性。
4. 通信设备：在数据传输中提供有效的隔离，提高信号的抗干扰能力。

六、总结

总之，LTV-354T-A是一款高性能且功能多样的光电耦合器，适合各种要求电气隔离的应用。其优异的电气特性、工作温度范围和紧凑的封装设计，使其在现代电子设备中具有不可或缺的地位。无论是设计新设备还是在现有系统中替换，LTV-354T-A都将是您信号传输与隔离的理想选择。
