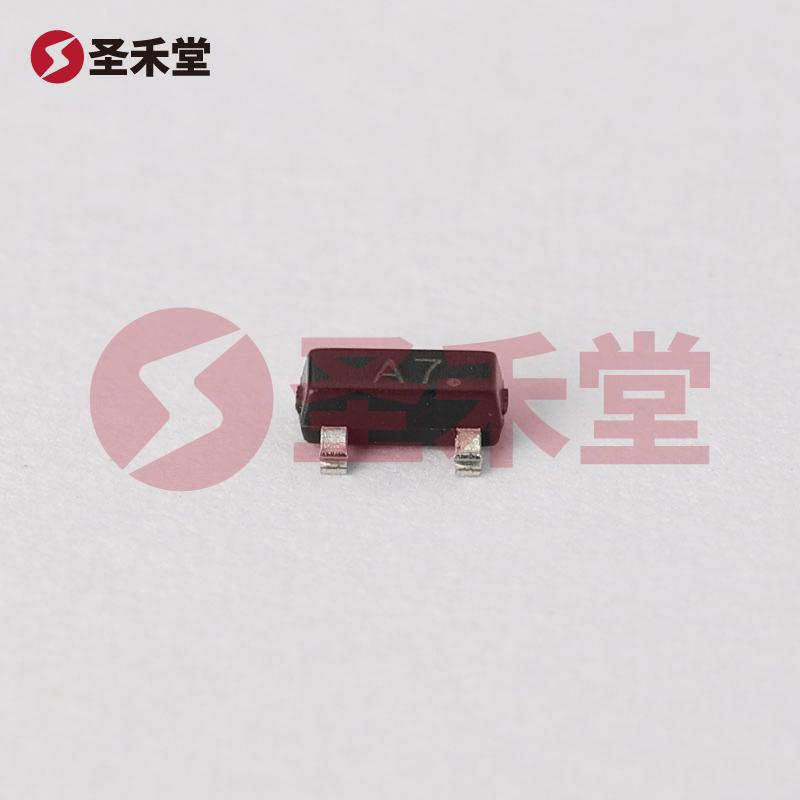

BAV99-TP 产品实物图片

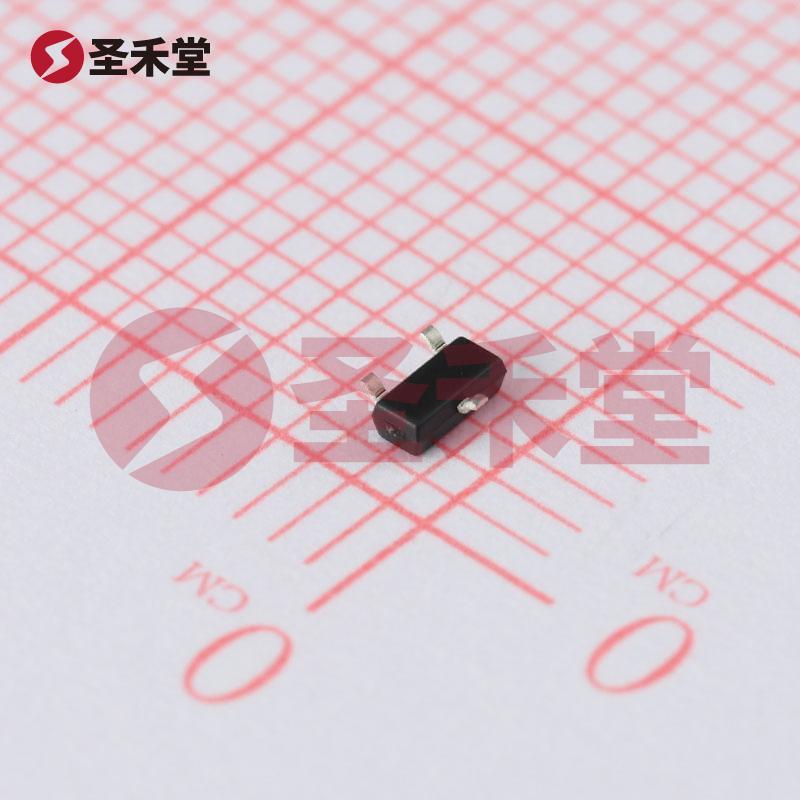

BAV99-TP 产品实物图片
商品图片1
商品图片2
商品图片3
注:图像仅供参考,请参阅产品规格数据手册

BAV99-TP

商品编码: BM0000287643
品牌 :
MCC(美微科)
封装 :
SOT-23
包装 :
编带
重量 :
0.036g
描述 :
开关二极管 1对串联式 1.25V@150mA 70V 200mA SOT-23
库存 :
191719(起订量1,增量1)
批次 :
2年内
数量 :
X
0.271
按整 :
圆盘(1圆盘有3000个)
合计 :
¥0
梯度
内地(含税)
香港
1+
¥0.271
--
200+
¥0.0905
--
1500+
¥0.0565
--
3000+
¥0.039
--
45000+
产品参数
产品手册
产品概述

BAV99-TP参数

二极管配置1 对串联安装类型表面贴装型
电流 - 平均整流 (Io)(每二极管)200mA二极管类型标准
速度小信号 =< 200mA(Io),任意速度不同 If 时电压 - 正向 (Vf)1.25V @ 150mA
电压 - DC 反向 (Vr)(最大值)70V工作温度 - 结-55°C ~ 150°C
不同 Vr 时电流 - 反向泄漏2.5µA @ 75V反向恢复时间 (trr)6ns

BAV99-TP手册

BAV99-TP概述

BAV99-TP 产品概述

一、产品简介

BAV99-TP 是一款典型的开关二极管,采用表面贴装型(SMD)封装,型号为 SOT-23。这款二极管适用于多种电子应用,具有高效的性能参数,特别是在低电流和快速开关场景下的应用表现优异。BAV99-TP 二极管的主要特点包括其低正向压降、高反向电压承受能力以及较小的封装尺寸,使其成为现代电子电路设计中的理想选择。

二、技术参数

  1. 配置与类型

    • BAV99-TP 采用的是1对串联的二极管配置,能够有效提升电路的灵活性和稳定性。
    • 其属于标准二极管类型,适合常规的开关应用。
  2. 电流与电压

    • 平均整流电流 (Io) 达到 200mA,适合低功率控制电路。
    • 正向电压 (Vf) 在 150mA 时为 1.25V,反映出该二极管在导通时的低能耗特性。
    • 最大耐受的直流反向电压 (Vr) 为 70V,确保在多种电压环境下稳定工作。
  3. 反向特性

    • 在75V时,反向泄漏电流仅为 2.5µA,表明在高反向电压应用中其泄漏率极低,进而增强了电路的可靠性。
    • 反向恢复时间 (trr) 为 6ns,适用于快速开关频率的应用,能够有效减少开关过程中的能量损耗。
  4. 环境适应性

    • 工作结温范围广,-55°C 至 150°C,适合在极端温度条件下使用,应用范围更广泛。

三、应用场景

BAV99-TP 开关二极管因其优异的性能,特别适合于以下几个领域的应用:

  1. 电源管理

    • 在电源电路中,BAV99-TP 可以用作整流二极管,提升电能转换效率。
  2. 信号调制

    • 在快速信号处理电路中,能够有效地切换高频信号,广泛应用于 RF 和数字信号电路。
  3. 保护电路

    • BAV99-TP 可用于反向电流保护电路,以保护其他组件的正常运作。
  4. 开关电路

    • 适合用于一般开关功能的电路设计,无论是在机械开关还是电气开关中均可轻松集成。

四、封装类型

BAV99-TP 采用 SOT-23 封装形式,具有小尺寸特性,便于在高密度的电路板上布局。这种封装形式使得BAV99-TP 在现代便携式电子产品中成为优选,包括移动设备和智能家居产品等。

五、品牌与质量

BAV99-TP 由 MCC (美微科) 生产,其在电子元件领域享有良好声誉,确保产品经过严格测试,质量可靠。使用 MCC 品牌的产品,可提高电子设备的整体性能和离子可靠性。

六、总结

总体而言,BAV99-TP 开关二极管凭借其出色的电气特性和广泛的应用范围,适合各种电子产品和电路的设计需求。其小型化的封装和高效的性能,无疑将为设计师提供更多的灵活性与便利性,成为现代电子设计中不可或缺的元器件之一。
